RCMT 12 04 00 4415

Pastilhas · Turning insert - general

RCMT 12 04 00 4415

Pastilha CoroTurn® 107 para torneamento

Pastilha para torneamento para aço (ISO P) · classe 4415 com cobertura CVD · círculo inscrito 12,7 mm, raio de ponta 6,35 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Recomendado Classe 4415

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
RCMT 12 04 00 4415
Código ANSI
RCMT 43 4415
Código compactado
RCMT1204004415
Material ID
8020972
Família
Pastilhas
Tipo
Turning insert - general
Classe
4415
Cobertura
TICN+AL2O3+TIN
Processo de cobertura
CVD
Substrato
WC
Material ISO principal
P
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
7.4 Gram
EAN
7323225794428
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182010
Origem
US
Lançamento
24/09/2021
CoroPak de lançamento
21.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
315 m/min
Avanço por rotação
0,56 mm/r
Profundidade de corte
1,9 mm
Espessura máxima do cavaco
0,4 mm/r
Vida da ferramenta
1.200 s

Para Aço · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Depth of cut 1,9 mm

Material vc m/minfn mm/rhex mm/rap mm Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 315 (280 – 440)0,56 (0,14 – 0,77)0,4 (0,1 – 0,55)1,9 (1,2 – 4,8) 1.200 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 230 (210 – 290)0,56 (0,14 – 0,77)0,4 (0,1 – 0,55)1,9 (1,2 – 4,8) 600 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

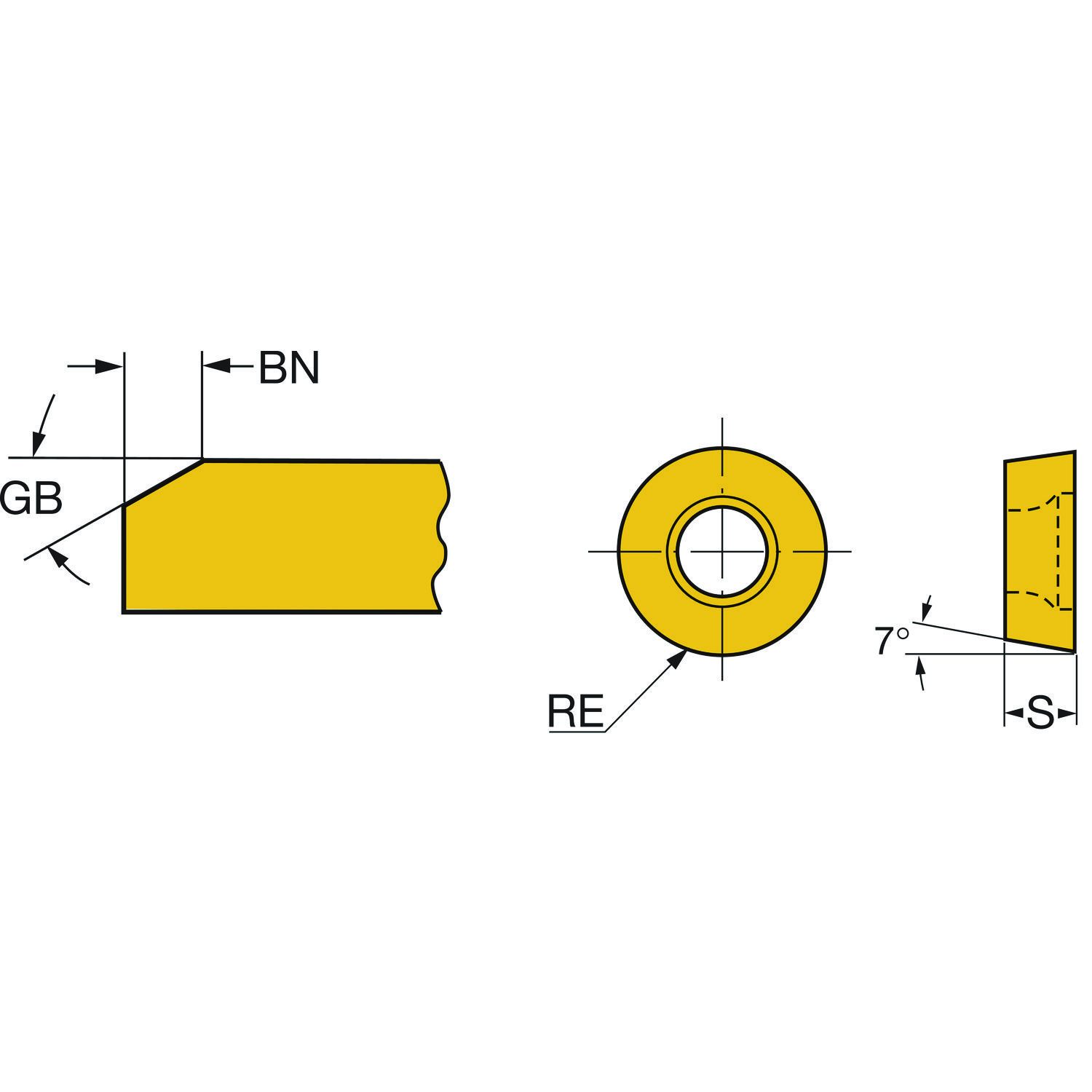

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 7
Classe GRADE 4415
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Round
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Designação da aplicação do quebra-cavacos por fabricante CBMD 0
Diâmetro do círculo inscrito IC 12.7 mm
Diâmetro do furo de fixação D1 4.4 mm
Espessura da pastilha S 4.76 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE RC1204
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Secundário TMC1 K
ISO nível de classificação de material Todos TMC1 PK
Número de arestas de corte CEDC 4
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 6.35 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
