RCHT 12 04 M0 CB50

Pastilhas · Milling insert - general

RCHT 12 04 M0 CB50

Pastilha CoroMill® 200 para fresamento

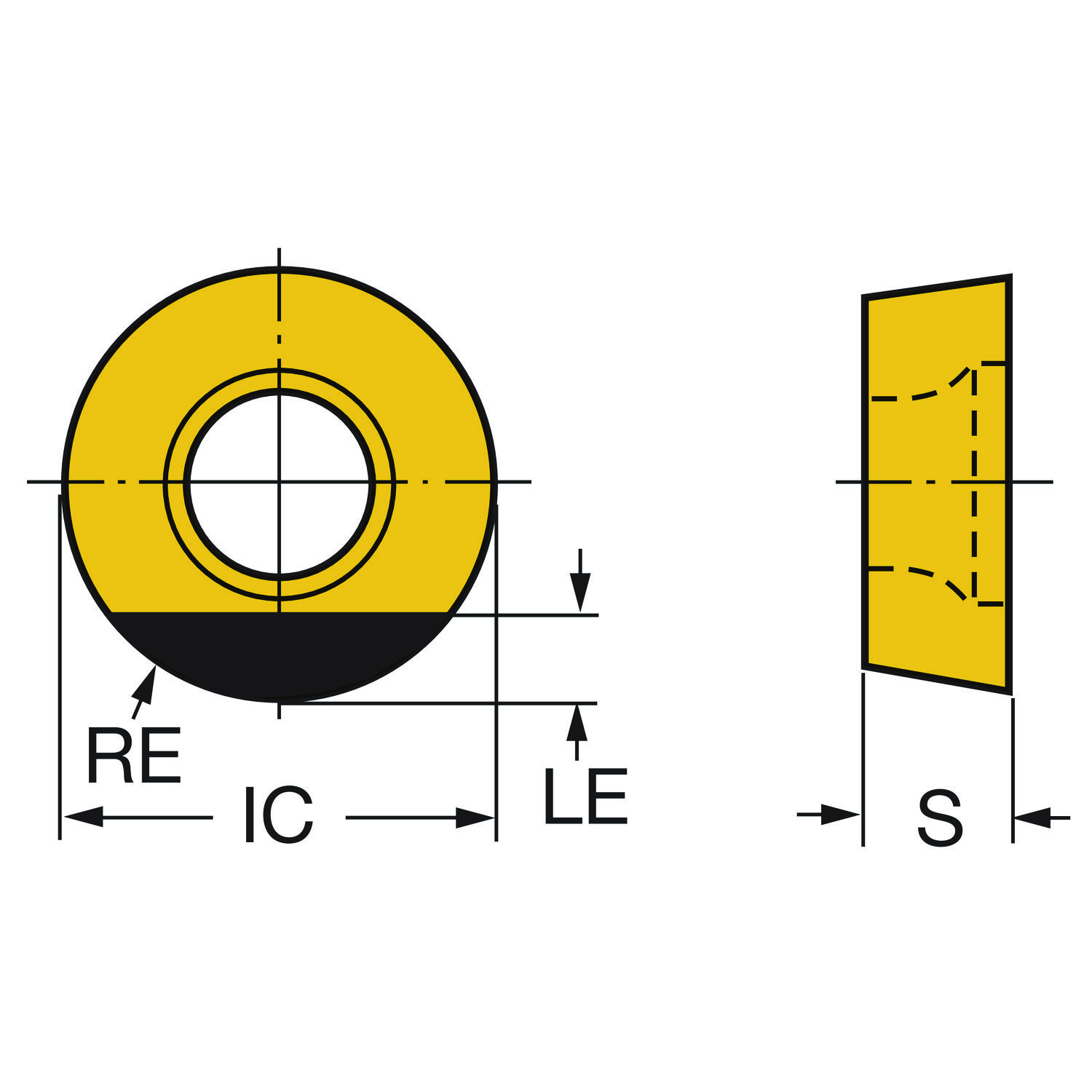

Pastilha para fresamento para ferro fundido (ISO K) · classe CB50 com cobertura Uncoated Grade · círculo inscrito 12 mm, raio de ponta 6 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe CB50 Preço na loja

Entrega imediata

R$989,50 a unidade · pacote com 5. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
RCHT 12 04 M0 CB50
Código compactado
RCHT1204M0CB50
Material ID
5739887
Família
Pastilhas
Tipo
Milling insert - general
Classe
CB50
Cobertura
UNCOAT
Processo de cobertura
Uncoated Grade
Substrato
CBN
Material ISO principal
K
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário (kg)
1.06 Gram
EAN
11390400
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182010
Origem
PL
Lançamento
28/01/2002
CoroPak de lançamento
02.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
910 m/min
Avanço por dente
0,1 mm
Espessura máxima do cavaco
0,1 mm
Vida da ferramenta
1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Depth of cut 6 mm

Material vc m/minfz mmhex mm Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 910 (780 – 970)0,1 (0,08 – 0,15)0,1 (0,08 – 0,15) 1.800 s
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC 145 (125 – 155)0,1 (0,08 – 0,15)0,1 (0,08 – 0,15) 1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Classe GRADE CB50
Código de condições da aresta de corte CECC chamfered and rounded
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Round
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N .472
Comprimento efetivo da aresta de corte LE 3 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD PO
Diâmetro do círculo inscrito IC 12 mm
Diâmetro do furo de fixação D1 4 mm
Espessura da pastilha S 4.76 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 200 RC1204M
ISO Cutting Tool Material ISOMAT CBN high content
ISO nível de classificação de material Primário TMC1 K
ISO nível de classificação de material Secundário TMC1 H
ISO nível de classificação de material Todos TMC1 KH
Número de arestas de corte CEDC 2
Profundidade de corte máxima APMX 1.76 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 6 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT light

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
