RCGX 06 06 00-SF S05F
T-Max®, insert for turning

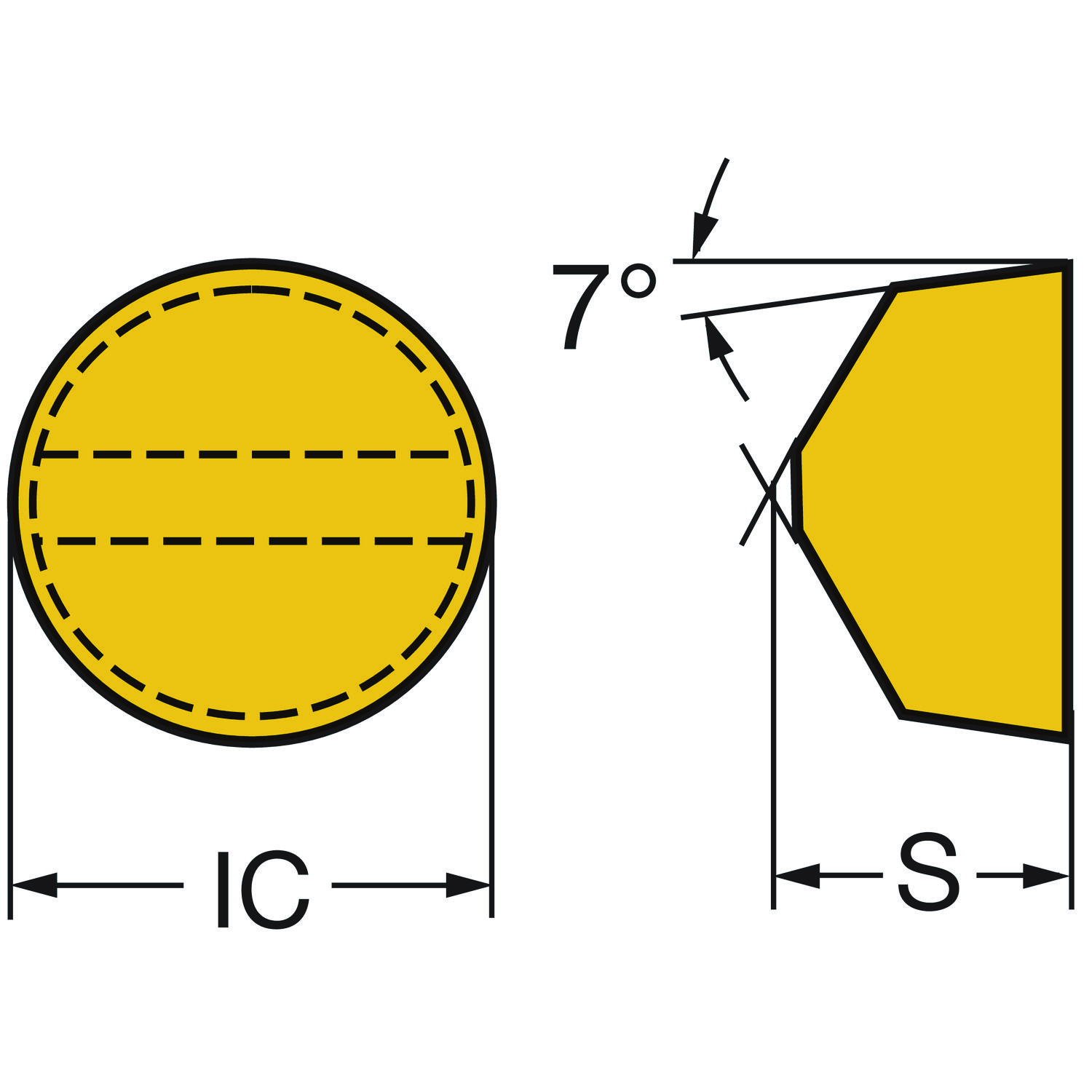

Pastilha para torneamento · classe S05F com cobertura CVD · círculo inscrito 6,35 mm, raio de ponta 3,18 mm, espessura 6,35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe S05F
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- RCGX 06 06 00-SF S05F
- Código ANSI
- RCGX 24-SF S05F
- Código compactado
- RCGX060600-SFS05F
- Material ID
- 7316626
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- S05F
- Cobertura
- TICRN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 1.69 Gram
- EAN
- 7323222008771
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182010
- Origem
- SE
- Lançamento
- 17/02/2017
- CoroPak de lançamento
- 17.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 7 |
| Classe | GRADE | S05F |
| Código de condições da aresta de corte | CECC | rounded |
| Código de montagem da pastilha | IFS | Convex prismatic cross section |
| Código do formato da pastilha | SC | Round |
| Código do tamanho do assento da pastilha | SSC_M | 6 |
| Código do tamanho do assento da pastilha | SSC_N | 1/4 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | SF |
| Diâmetro do círculo inscrito | IC | 6.35 mm |
| Espessura da pastilha | S | 6.35 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | RC0606 |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| Número de arestas de corte | CEDC | 2 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio do canto | RE | 3.18 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
