R840-1650-50-A1A 1220 — Foto do produto

Foto do produto

Ferramentas · Broca inteiriça

R840-1650-50-A1A 1220

Broca CoroDrill® Delta-C inteiriça de metal duro

Broca · classe 1220 com cobertura PVD · diâmetro de corte 16,5 mm, comprimento funcional 140,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Classe 1220 Preço na loja Sob encomenda na Sandvik Coromant

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)

Entrega imediata

R$8.232,06a unidade

Prazo e condições da loja Hailtools. Como comprar

Esta ferramenta pode ser recondicionada — solicite à Hailtools.

Serviço de recondicionamento da Sandvik Coromant: REC840-165050A1A 1220.

Solicitar recondicionamento

R$8.232,06 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R840-1650-50-A1A 1220.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre GC1220 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
R840-1650-50-A1A 1220
Código compactado
R840-1650-50-A1A1220
Material ID
5748613
Família
Ferramentas
Tipo
Broca inteiriça
Classe
1220
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
345 g
EAN
11494243
NCM
820750
UNSPSC
23291500
eCl@ss 13
21180101
Origem
CN
Lançamento
19/08/2021
CoroPak de lançamento
02.2

Arquivos CAD

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver R840-1650-50-A1A 1220 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 4.037 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

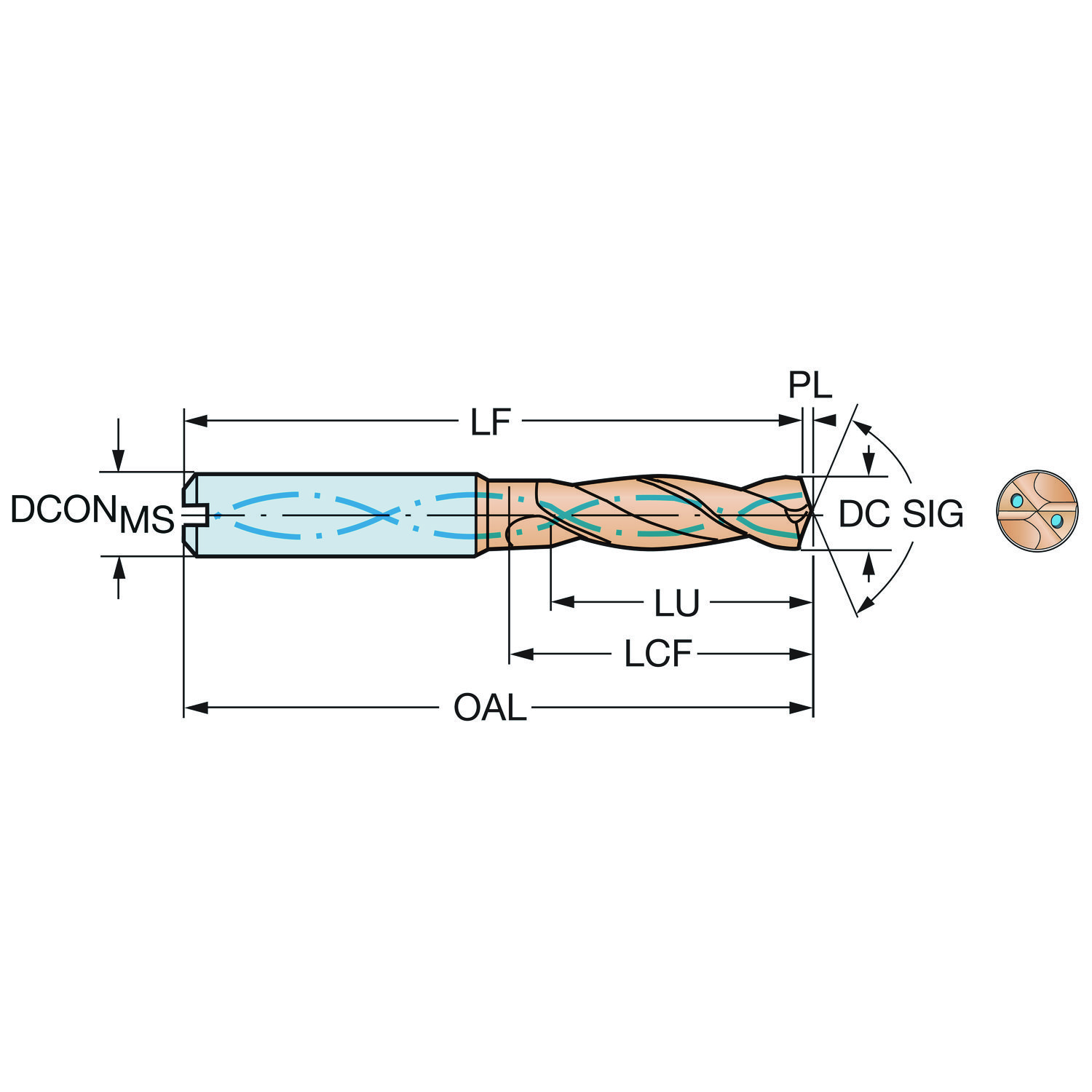

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de ponta SIG 140
Ângulo de saída ortogonal GAMO 19.73
Classe GRADE 1220
Código do projeto do canal FDC Canal de cavaco helicoidal
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica em círculo
Comprimento da ponta PL 2.8 mm
Comprimento de fixação LSCMS 48 mm
Comprimento do canal de cavacos LCF 93 mm
Comprimento funcional LF 140.2 mm
Comprimento total OAL 143 mm
Comprimento util LU 76.5 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD XM
Diâmetro da conexão DCONMS 18 mm
Diâmetro de corte DC 16.5 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 18
Grupo básico standard BSG DIN 6537 L
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte frontal ZEFF 2
Pressão de refrigeração CP 20 mm
Reafiações máximas NORGMX 3
Relação comprimento/diâmetro utilizável ULDR 4.63636364
Rotação máxima RPMX 4437
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 48 mm
Tolerância alcançável do furo TCHA H9
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
