Ferramentas · Broca inteiriça
R840-0250-50-A0B 1020
CoroDrill® Delta-C, broca inteiriça de metal duro

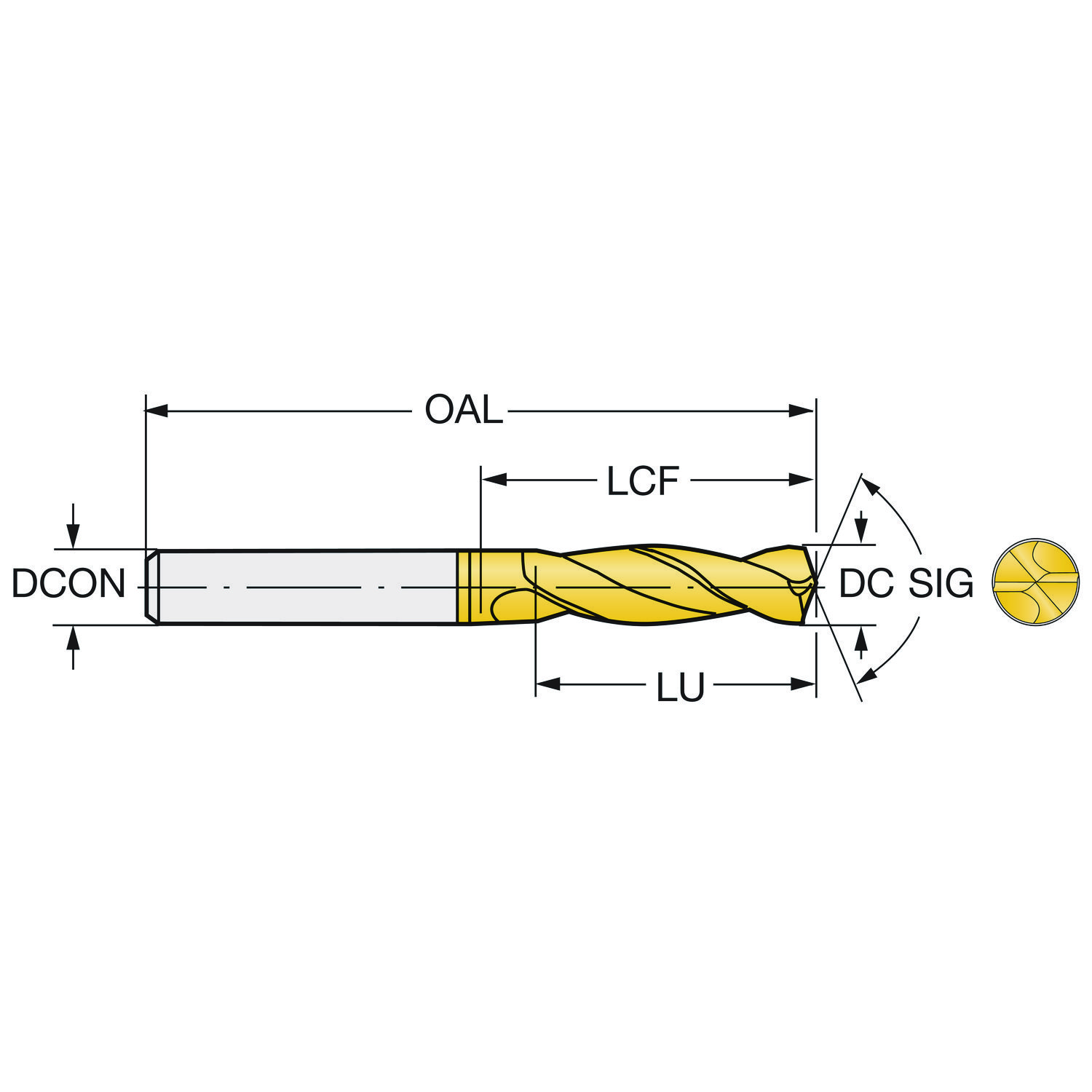

Broca · classe 1020 com cobertura PVD · diâmetro de corte 2,5 mm, comprimento funcional 42,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1020 Sem reposição — só estoque
Indicada em 1º lugar para: P (aço), K (ferro fundido), N (não ferrosos), S (superligas e titânio)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
A Sandvik Coromant indica no lugar:
462.1-0250-010A0-XM X0BM — CoroDrill® Dura 462, solid carbide micro drill for multi-materialsO produto recomendado tem dimensões diferentes.
Serviço de recondicionamento da Sandvik Coromant: REC840.106.
Solicitar recondicionamentoDados principais
- Código ISO
- R840-0250-50-A0B 1020
- Código compactado
- R840-0250-50-A0B1020
- Material ID
- 5746824
- Família
- Ferramentas
- Tipo
- Broca inteiriça
- Classe
- 1020
- Cobertura
- TiCN+TiN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 11,4 g
- EAN
- 11800364
- UNSPSC
- 23291500
- eCl@ss 13
- 21180101
- Lançamento
- 26/01/2004
- CoroPak de lançamento
- 04.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 140 |
| Ângulo de saída ortogonal | GAMO | 19.95 |
| Classe | GRADE | 1020 |
| Cobertura | COATING | PVD TiCN+TiN |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento da ponta | PL | 0.5 mm |
| Comprimento do canal de cavacos | LCF | 14 mm |
| Comprimento funcional | LF | 42.5 mm |
| Comprimento total | OAL | 43 mm |
| Comprimento util | LU | 10.5 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | XM |
| Diâmetro da conexão | DCONMS | 2.5 mm |
| Diâmetro de corte | DC | 2.5 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 2.50 |
| Grupo básico standard | BSG | COROMANT |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Peso do item | WT | 0.0114 kg |
| Reafiações máximas | NORGMX | 0 |
| Relação comprimento/diâmetro utilizável | ULDR | 4.2 |
| Rotação máxima | RPMX | 31831 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 29 mm |
| Substrato | SUBSTRATE | HC |
| Tolerância alcançável do furo | TCHA | H9 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
