Ferramentas · Cartucho de mandrilar intercambiável

R826C-BF23STUC11HP

Cápsula para CoroBore® 826 HP

Ferramenta acoplada · comprimento funcional 23 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R826C-BF23STUC11HP
Código compactado
R826C-BF23STUC11HP
Material ID
6873084
Família
Ferramentas
Tipo
Cartucho de mandrilar intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
40 g
EAN
7323220291113
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
23/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

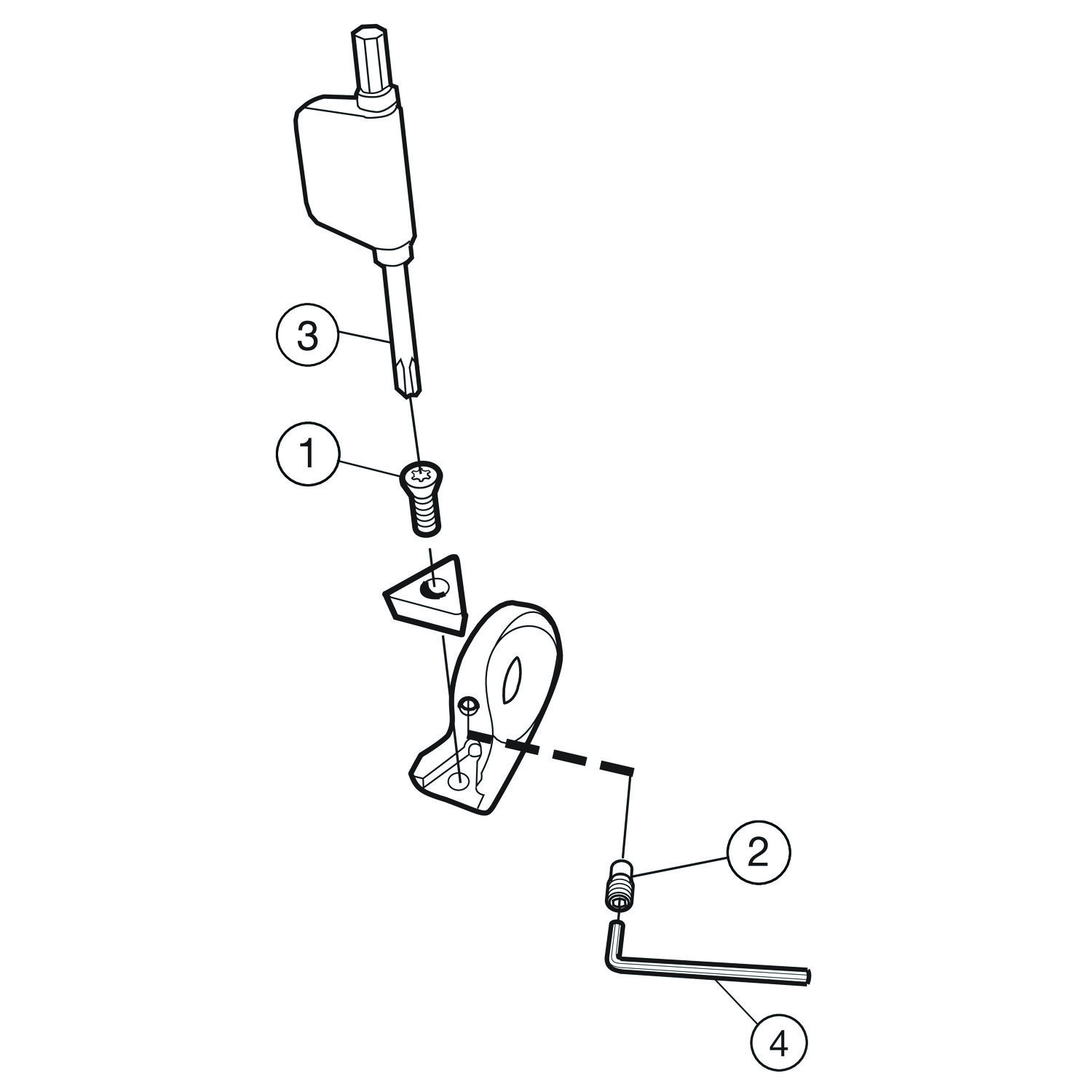

Itens inclusos

  • 1 × 5513 020-03 Parafuso da pastilha
  • 1 × 5680 084-18 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

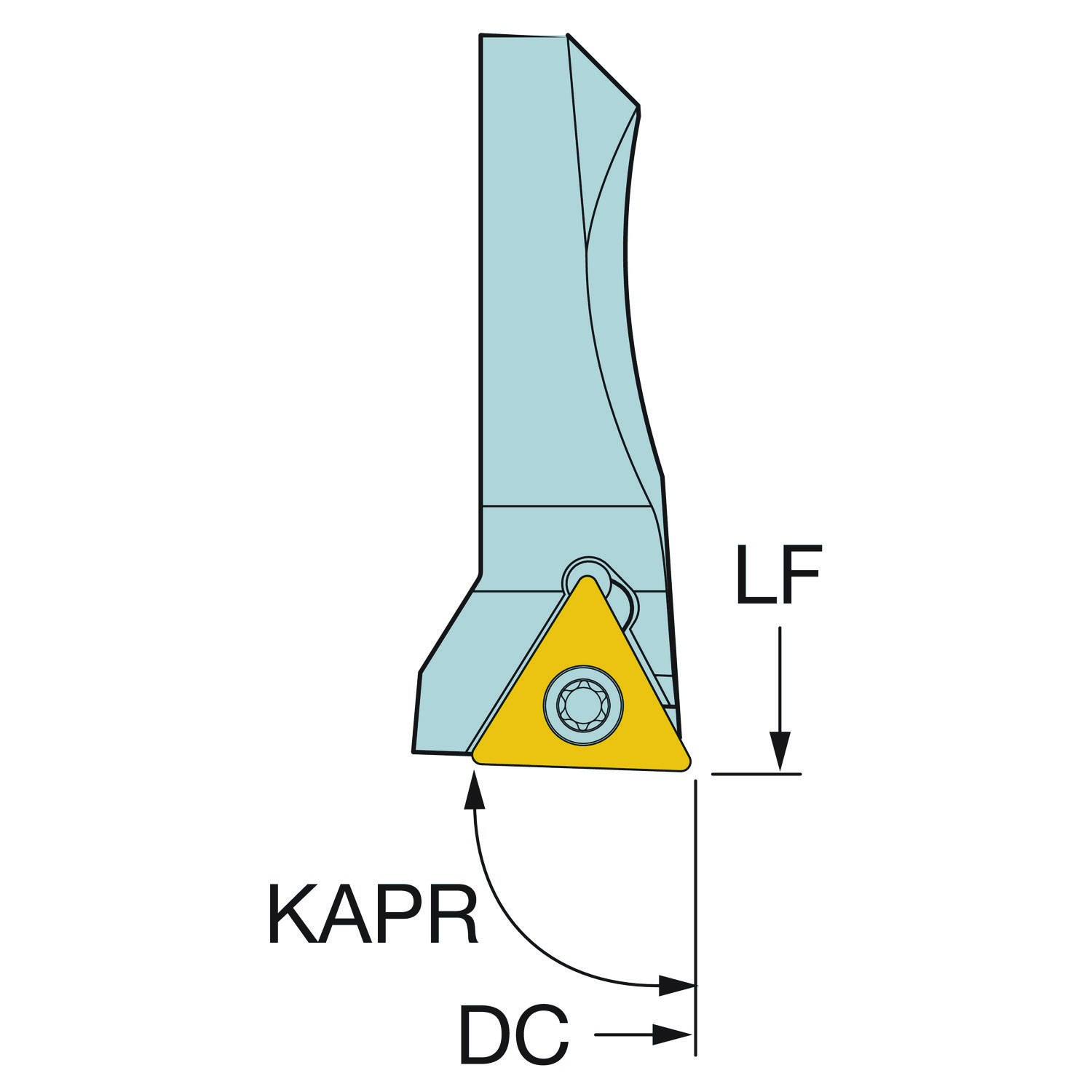

Altura total OAH 23.5 mm
Ângulo da aresta de corte da ferramenta KAPR 92
Ângulo da ponta da pastilha EPSR 60
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada radial
Comprimento funcional LF 23 mm
Diâmetro mínimo do furo DMIN 56 mm
Direção da interface de adaptação da máquina ADINTMS CoroBore 826 — tamanho C
Largura funcional WF 10.5 mm
Largura total OAW 13.2 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 110304 (RE< 0.4)
Pressão de refrigeração CP 70 mm
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
