Sandvik Coromant · Catálogo · Ferramentas
Ferramentas · Indexable boring cartridge
R820H-AR30DSYN15
Cassete para CoroBore® BR30

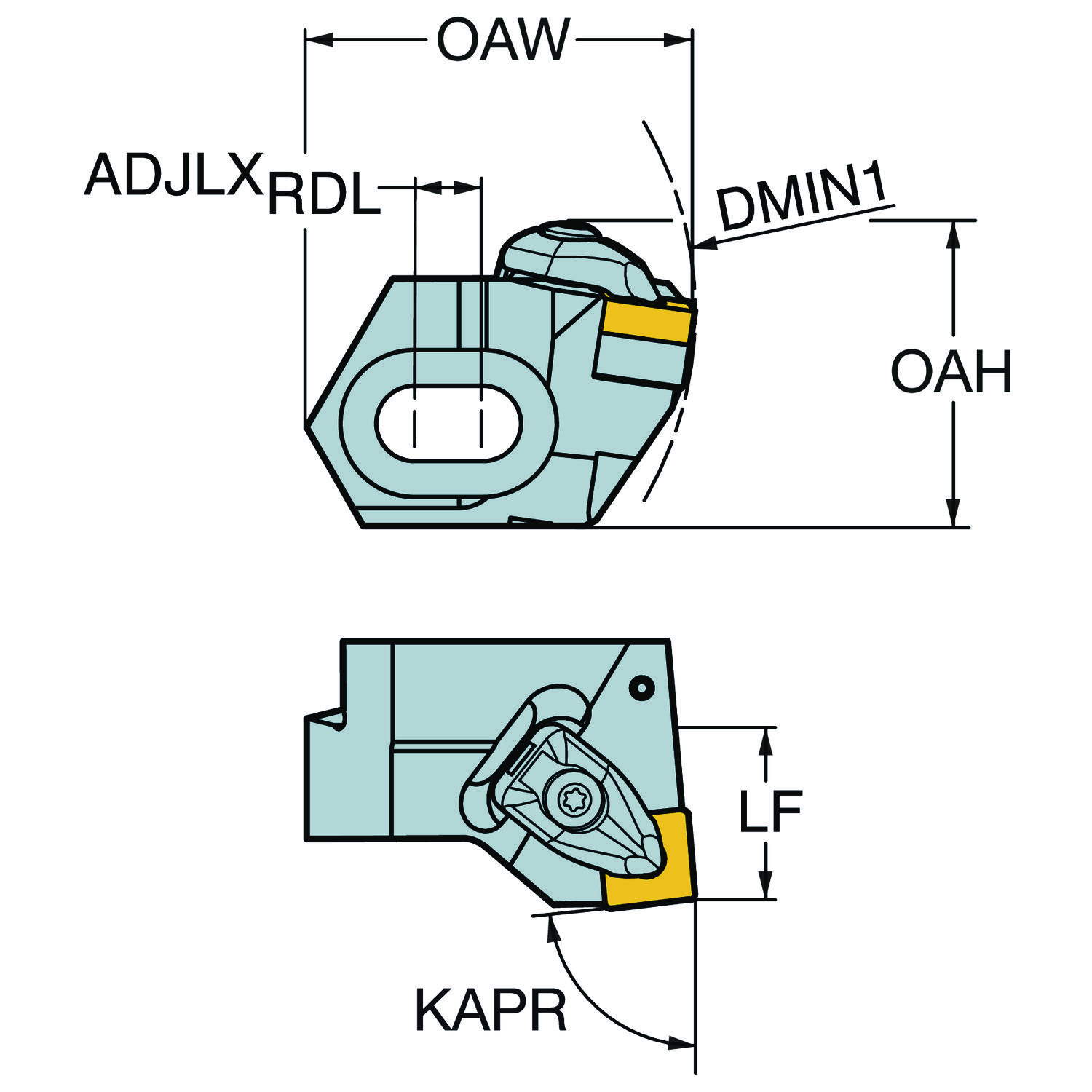

Ferramenta acoplada · comprimento funcional 30 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- R820H-AR30DSYN15
- Código compactado
- R820H-AR30DSYN15
- Material ID
- 7254689
- Família
- Ferramentas
- Tipo
- Indexable boring cartridge
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 598.8 Gram
- EAN
- 7323221823207
- NCM
- 846693
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- IN
- Lançamento
- 19/02/2017
- CoroPak de lançamento
- 17.1
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 42.2 mm |
| ângulo da aresta de corte da ferramenta | KAPR | 84 |
| Código do tipo de fixação | MTP | clamp on top of insert and into hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 30 mm |
| Diâmetro mínimo do furo | DMIN | 166 mm |
| Direção da interface de adaptação da máquina | ADINTMS | CoroBore 820 -size H |
| Insert included angle | EPSR | 90 |
| Largura funcional | WF | 50.8 mm |
| Largura total | OAW | 83.9 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | SNMG 150612 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 6.4 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 125 no catálogo
SNMA 15 06 12-KR 3210 Pastilha T-Max® P para torneamento SNMA 15 06 12-KR 3225 Pastilha T-Max® P para torneamento SNMA 15 06 16-KR 3210 Pastilha T-Max® P para torneamento SNMA 15 06 16-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 08-PR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 08-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 08-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-QM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 08-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-HM 4305 T-Max® P, pastilha para torneamento SNMG 15 06 12-HM 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-HM 4405 Pastilha T-Max® P para torneamento SNMG 15 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-HM 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KM 3210 Pastilha T-Max® P para torneamento SNMG 15 06 12-KM 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-KR 3210 Pastilha T-Max® P para torneamento SNMG 15 06 12-KR 3225 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2025 Pastilha T-Max® P para torneamento SNMG 15 06 12-MM 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MM 2220 Pastilha T-Max® P para torneamento SNMG 15 06 12-MM 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 2035 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MR 235 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 2515 T-Max® P, pastilha para torneamento
SNMG 15 06 12-MR 4305 T-Max® P, pastilha para torneamento SNMG 15 06 12-MR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 4405 Pastilha T-Max® P para torneamento SNMG 15 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-MR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-MRR 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 12-PM 4305 T-Max® P, pastilha para torneamento SNMG 15 06 12-PM 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-PM 4405 Pastilha T-Max® P para torneamento SNMG 15 06 12-PM 4415 Pastilha T-Max® P para torneamento SNMG 15 06 12-PM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 12-PR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 12-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 12-PR 4425 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 2220 Pastilha T-Max® P para torneamento
SNMG 15 06 12-QM 235 Pastilha T-Max® P para torneamento SNMG 15 06 12-QM 2515 T-Max® P, pastilha para torneamento SNMG 15 06 12-QM 4315 T-Max® P, pastilha para torneamento SNMG 15 06 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 12-QM 6160 Pastilha T-Max® P para torneamento SNMG 15 06 12-QM H13A Pastilha T-Max® P para torneamento SNMG 15 06 12-SM 1105 Pastilha T-Max® P para torneamento SNMG 15 06 12-SM 1115 Pastilha T-Max® P para torneamento SNMG 15 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 2025 Pastilha T-Max® P para torneamento SNMG 15 06 12-SM H13A Pastilha T-Max® P para torneamento SNMG 15 06 12-SM S05F Pastilha T-Max® P para torneamento
SNMG 15 06 12-SM S205 Pastilha T-Max® P para torneamento SNMG 15 06 16-HM 4335 Pastilha T-Max® P para torneamento SNMG 15 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-HM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-KM 3205 Pastilha T-Max® P para torneamento SNMG 15 06 16-KM 3210 Pastilha T-Max® P para torneamento SNMG 15 06 16-KM 3225 Pastilha T-Max® P para torneamento SNMG 15 06 16-KR 3210 Pastilha T-Max® P para torneamento SNMG 15 06 16-KR 3225 Pastilha T-Max® P para torneamento SNMG 15 06 16-MM 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-MM 2220 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2035 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2220 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 235 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 2515 T-Max® P, pastilha para torneamento SNMG 15 06 16-MR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-MR 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-MRR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-MRR 2035 Pastilha T-Max® P para torneamento SNMG 15 06 16-PM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-PM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-PR 4335 Pastilha T-Max® P para torneamento SNMG 15 06 16-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 16-PR 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-QM 1105 Pastilha T-Max® P para torneamento SNMG 15 06 16-QM 1115 Pastilha T-Max® P para torneamento SNMG 15 06 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 4425 Pastilha T-Max® P para torneamento SNMG 15 06 16-SM 1105 Pastilha T-Max® P para torneamento SNMG 15 06 16-SM 1115 Pastilha T-Max® P para torneamento SNMG 15 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 2025 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1105 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1115 Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR 1210 Pastilha T-Max® P para torneamento Recomendado
SNMG 15 06 16-SMR 2025 Pastilha T-Max® P para torneamento SNMG 15 06 16-SMR H13A Pastilha T-Max® P para torneamento SNMG 15 06 16-SMR S05F Pastilha T-Max® P para torneamento
SNMG 15 06 16-SMR S205 Pastilha T-Max® P para torneamento SNMG 15 06 24-PR 4415 Pastilha T-Max® P para torneamento SNMG 15 06 24-PR 4425 Pastilha T-Max® P para torneamento
SNMM 15 06 08-QR 4335 Pastilha T-Max® P para torneamento
SNMM 15 06 12-MR 2025 Pastilha T-Max® P para torneamento
SNMM 15 06 12-PR 4335 Pastilha T-Max® P para torneamento SNMM 15 06 12-PR 4415 Pastilha T-Max® P para torneamento SNMM 15 06 12-PR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 12-QR 4335 Pastilha T-Max® P para torneamento SNMM 15 06 12-QR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 16-MR 2025 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4305 T-Max® P, pastilha para torneamento SNMM 15 06 16-PR 4335 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4405 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4415 Pastilha T-Max® P para torneamento SNMM 15 06 16-PR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 16-QR 4425 Pastilha T-Max® P para torneamento SNMM 15 06 24-QR 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Pastilhas para este suporte · 17 no catálogo
SNMG 15 06 12-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SMR 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 08-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 08-SM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-QM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 12-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-HM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-MR 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-PM 4415 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-QM 1210 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 1205 Pastilha T-Max® P para torneamento Recomendado SNMG 15 06 16-SM 1210 Pastilha T-Max® P para torneamento Recomendado Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-07
5322 425-03
5412 028-031
3214 020-362
5680 084-22
5680 043-14
5680 010-05 Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
