R429U-A12-20060TC09

Ferramentas · Indexable bar for boring tools

R429U-A12-20060TC09

Barra de mandrilar com pastilha intercambiável para cabeças de mandrilamento de precisão

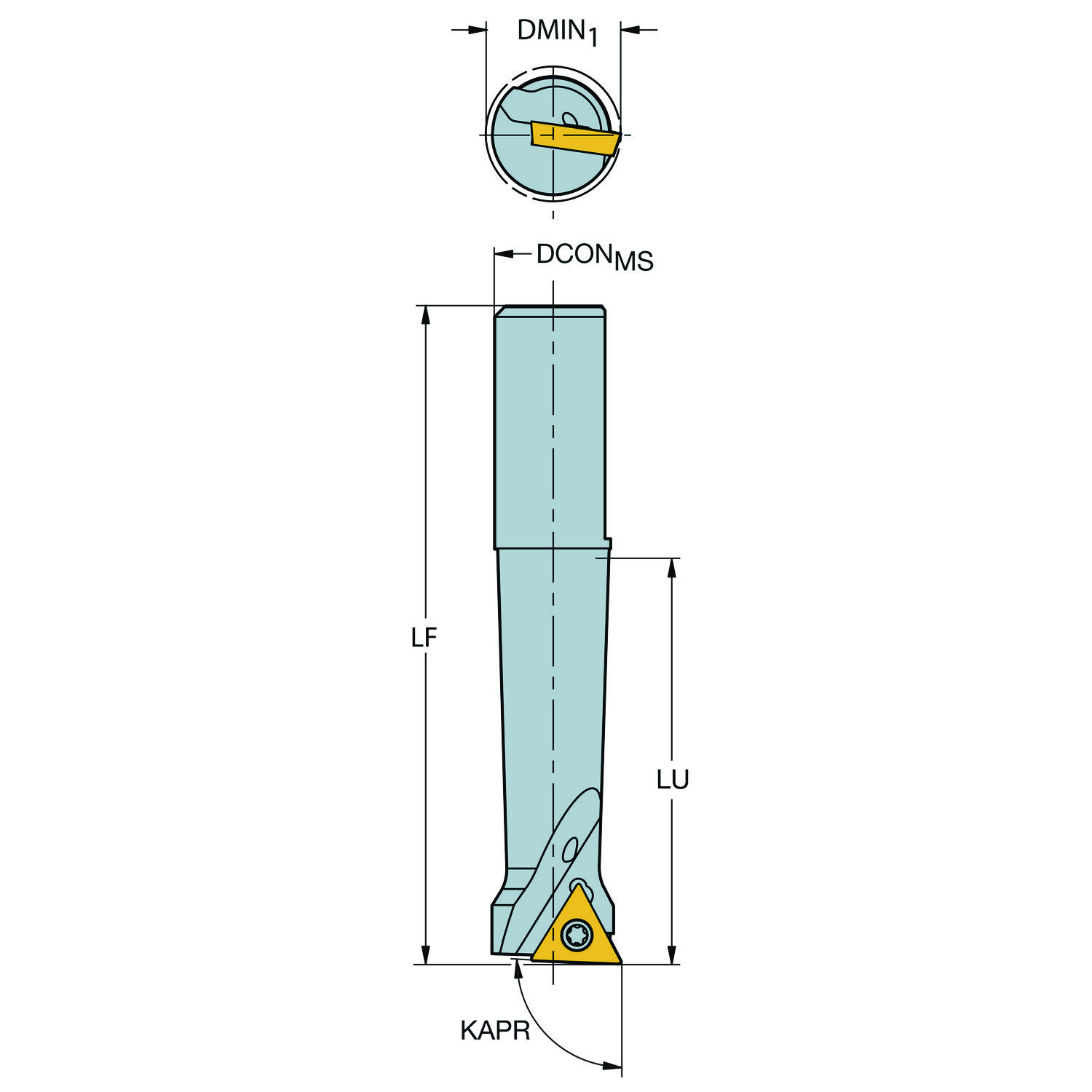

Ferramenta acoplada · comprimento funcional 86 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R429U-A12-20060TC09
Código compactado
R429U-A12-20060TC09
Material ID
6415713
Família
Ferramentas
Tipo
Indexable bar for boring tools
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
72.0 Gram
EAN
26415713
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
IN
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 92
Código do material do corpo BMC Steel

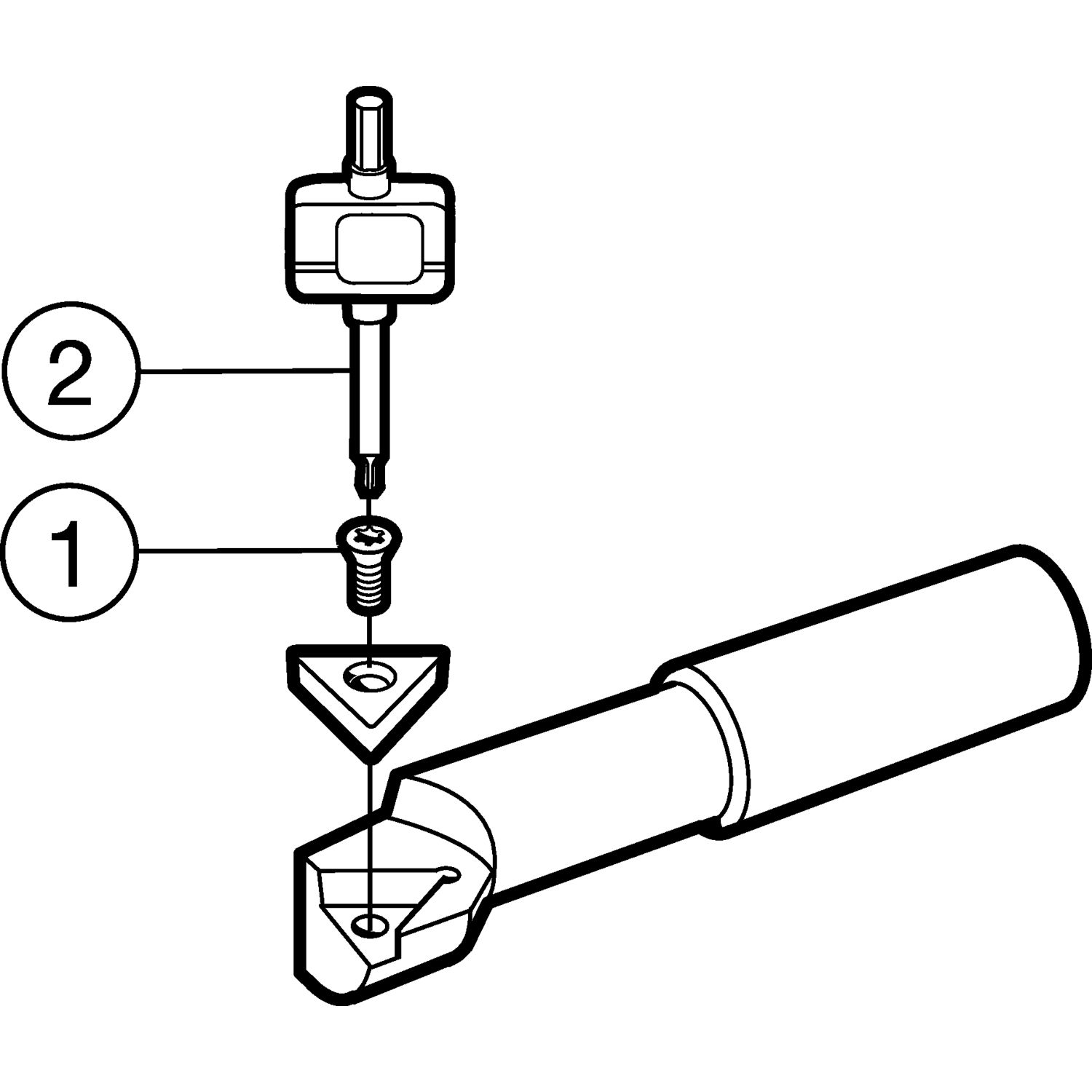

Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento de fixação LSCMS 24 mm
Comprimento funcional LF 86 mm
Comprimento util LU 60 mm
Diâmetro da conexão DCONMS 12 mm
Diâmetro mínimo do furo DMIN 20 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank w/ 3 flats -metric: 12
Largura funcional WF 10 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 090202 (RE<lt/>0.4)
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Direita
Torque TQ 0.8 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
