R429.90-03-013-01-CBH10F — Foto do produto

Foto do produto

Ferramentas · Barra inteiriça para mandrilamento

R429.90-03-013-01-CBH10F

Ferramenta inteiriça de metal duro para mandrilamento

Ferramenta acoplada · classe H10F com cobertura Uncoated Grade · comprimento funcional 40 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe H10F

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R429.90-03-013-01-CBH10F
Código compactado
R429.90-03-013-01-CBH10F
Material ID
5746629
Família
Ferramentas
Tipo
Barra inteiriça para mandrilamento
Classe
H10F
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
39 g
EAN
10856053
NCM
820760
UNSPSC
23242105
eCl@ss 13
21181590
Origem
DE
Lançamento
02/01/1995
CoroPak de lançamento
95.1

Arquivos CAD

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

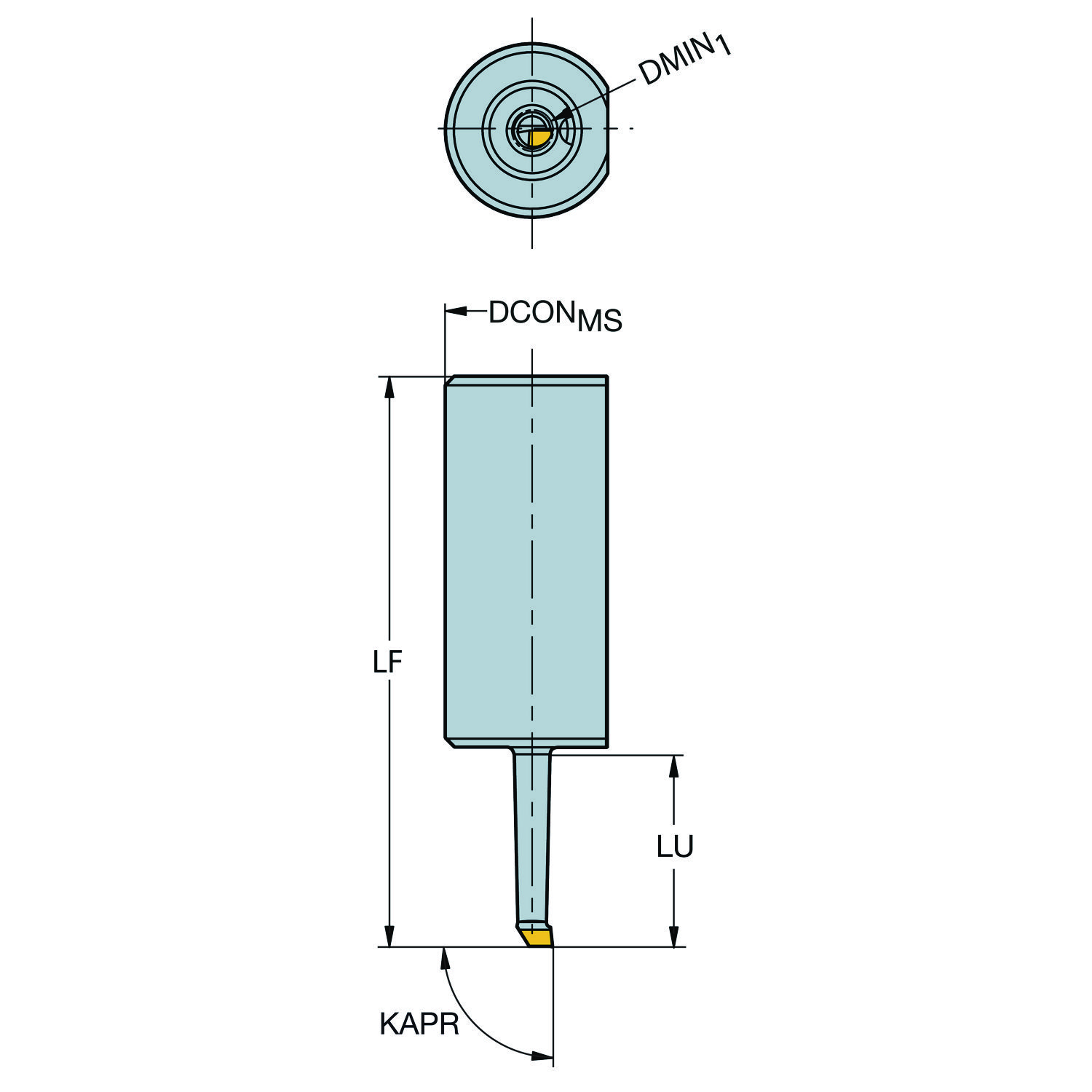

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Classe GRADE H10F
Código de condições da aresta de corte CECC Arredondada
Código do material do corpo BMC Metal duro
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 25 mm
Comprimento funcional LF 40 mm
Comprimento util LU 13.5 mm
Diâmetro da conexão DCONMS 12 mm
Diâmetro mínimo do furo DMIN 3 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 12.00
ISO Cutting Tool Material ISOMAT Metal duro (WC) sem cobertura, grão < 1
Largura funcional WF 1.5 mm
Pressão de refrigeração CP 70 mm
Sensor embutido SEP Não
Sentido HAND Direita
Shank length (metric) LS 26 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
