Sandvik Coromant · Catálogo · Pastilhas
Foto do produto
Pastilhas · Pastilha para broca de ponta assimétrica
R424.31F-04 03 00 235
T-Max®, pastilha para furação

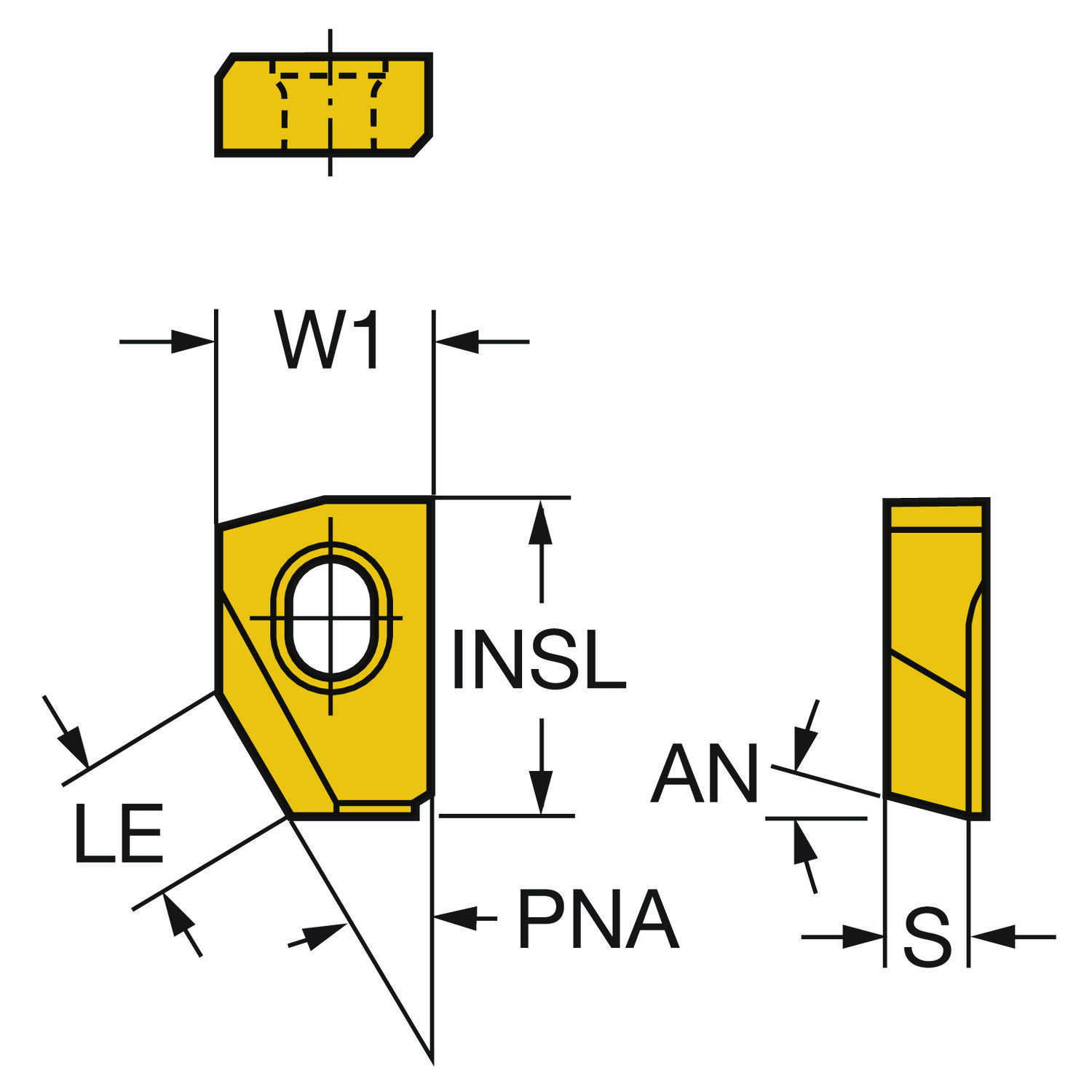

Pastilhas · classe 235 com cobertura CVD · raio de ponta 0,3 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 235 Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- R424.31F-04 03 00 235
- Código compactado
- R424.31F-040300235
- Material ID
- 5747328
- Família
- Pastilhas
- Tipo
- Pastilha para broca de ponta assimétrica
- Classe
- 235
- Cobertura
- TiCN+TiN
- Processo de cobertura
- CVD
- Substrato
- HC
- Peso unitário
- 1,8 g
- EAN
- 10465744
- UNSPSC
- 23242105
- eCl@ss 13
- 21182090
- Lançamento
- 05/11/1990
- CoroPak de lançamento
- 90.3
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 0 |
| Classe | GRADE | 235 |
| Cobertura | COATING | CVD TiCN+TiN |
| Código da pastilha | INSUC | P |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Diâmetro do furo de fixação | D1 | 2.8 mm |
| Número de arestas de corte | CEDC | 1 |
| Peso do item | WT | 0.0018 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 0.3 mm |
| Sensor embutido | SEP | Não |
| Substrato | SUBSTRATE | HC |
