Pastilhas · Pastilha para broca de ponta assimétrica
R420.37-11 12 00-01 1525
Pastilha para furação
Pastilha conceito · classe 1525 com cobertura PVD · raio de ponta 0,3 mm, espessura 4,763 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1525 Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- R420.37-11 12 00-01 1525
- Código compactado
- R420.37-111200-011525
- Material ID
- 6352777
- Família
- Pastilhas
- Tipo
- Pastilha para broca de ponta assimétrica
- Classe
- 1525
- Cobertura
- TiCN+TiN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 5,7 g
- EAN
- 26352777
- UNSPSC
- 23242105
- eCl@ss 13
- 21182090
- Lançamento
- 20/02/2013
- CoroPak de lançamento
- 13.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

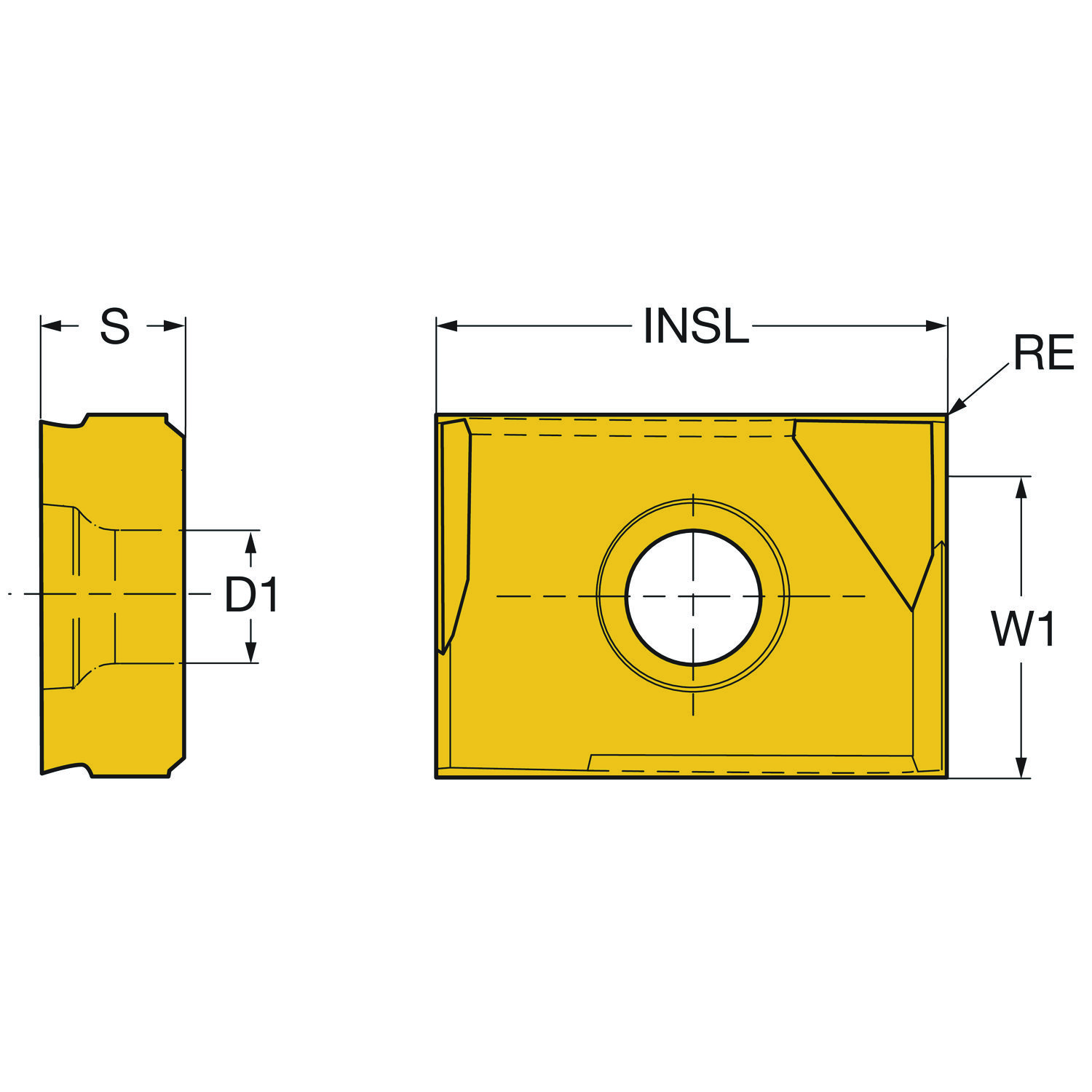

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de saída da pastilha | GAN | 14 |
| Classe | GRADE | 1525 |
| Cobertura | COATING | PVD TiCN+TiN |
| Código da pastilha | INSUC | P |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Retangular |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 11 |
| Diâmetro do furo de fixação | D1 | 4.3 mm |
| Espessura da pastilha | S | 4.7625 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | DH 420.37 -1112 |
| Largura da pastilha | W1 | 12 mm |
| Número de arestas de corte | CEDC | 2 |
| Peso do item | WT | 0.0057 kg |
| Propriedade da aresta Wiper | WEP | Sim |
| Raio do canto | RE | 0.3 mm |
| Sensor embutido | SEP | Não |
| Substrato | SUBSTRATE | HC |
