R216.2-17 03 08-2 HM

Pastilha U-Max® para fresamento

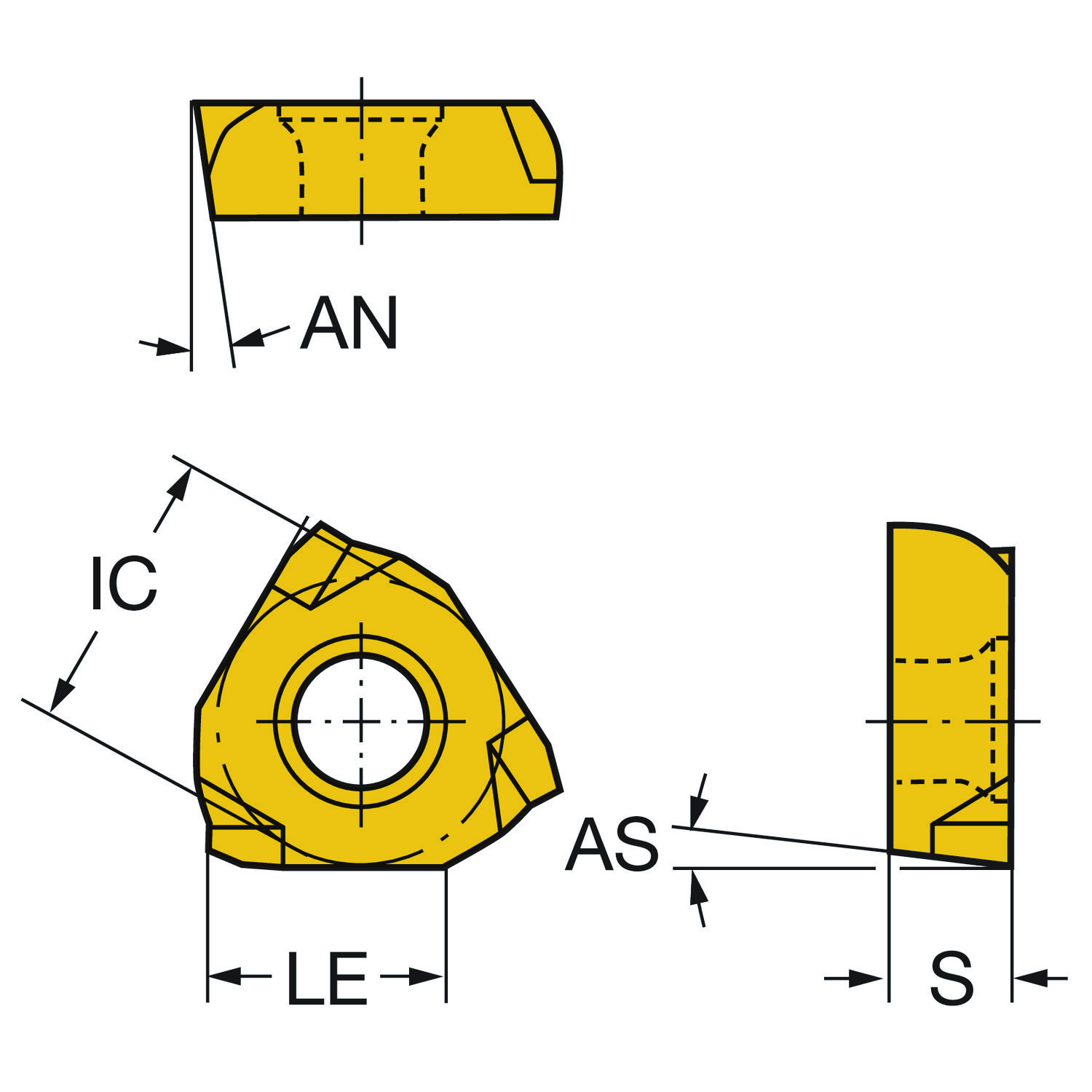

Pastilha conceito · classe HM · raio de ponta 0,8 mm, espessura 3,175 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe HM Descontinuado

Indicada em 1º lugar para: K (ferro fundido)

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO: R216.2-17 03 08-2 HM
Código compactado: R216.2-170308-2HM
Material ID: 5742788
Família: Pastilhas
Tipo: Pastilha de fresamento — geral
Classe: HM
Substrato: HW
Peso unitário: 0,006 kg
EAN: 10051414
UNSPSC: 23242105
eCl@ss 13: 21182005
Lançamento: 30/01/1984
CoroPak de lançamento: 84.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 145 m/min
Avanço por dente: 0,12 mm
Espessura máxima do cavaco: 0,12 mm
Vida da ferramenta: 1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 90°

Material	v_c m/min	f_z mm	h_ex mm	Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	145	0,12 (0,08 – 0,15)	0,12 (0,08 – 0,15)	1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da aresta de corte principal	KRINS	90
Ângulo da ponta da pastilha	EPSR	89
Classe	GRADE	HM
Código de montagem da pastilha	IFS	Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do tamanho do assento da pastilha	SSC_M	17
Código do tamanho do assento da pastilha	SSC_N	.699
Comprimento efetivo da aresta de corte	LE	15 mm
Diâmetro do furo de fixação	D1	4 mm
Espessura da pastilha	S	3.175 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	Fresa 216.2 -1703-2-C
Largura da pastilha	W1	10 mm
Número de arestas de corte	CEDC	2
Peso do item	WT	0.006 kg
Profundidade de corte máxima	APMX	15 mm
Raio do canto	RE	0.8 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Substrato	SUBSTRATE	HW
Tipo de operação	CTPT	Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
