Pastilhas · Pastilha de fresamento — geral
R216.2-07 T3 SM30
Pastilha U-Max® para fresamento

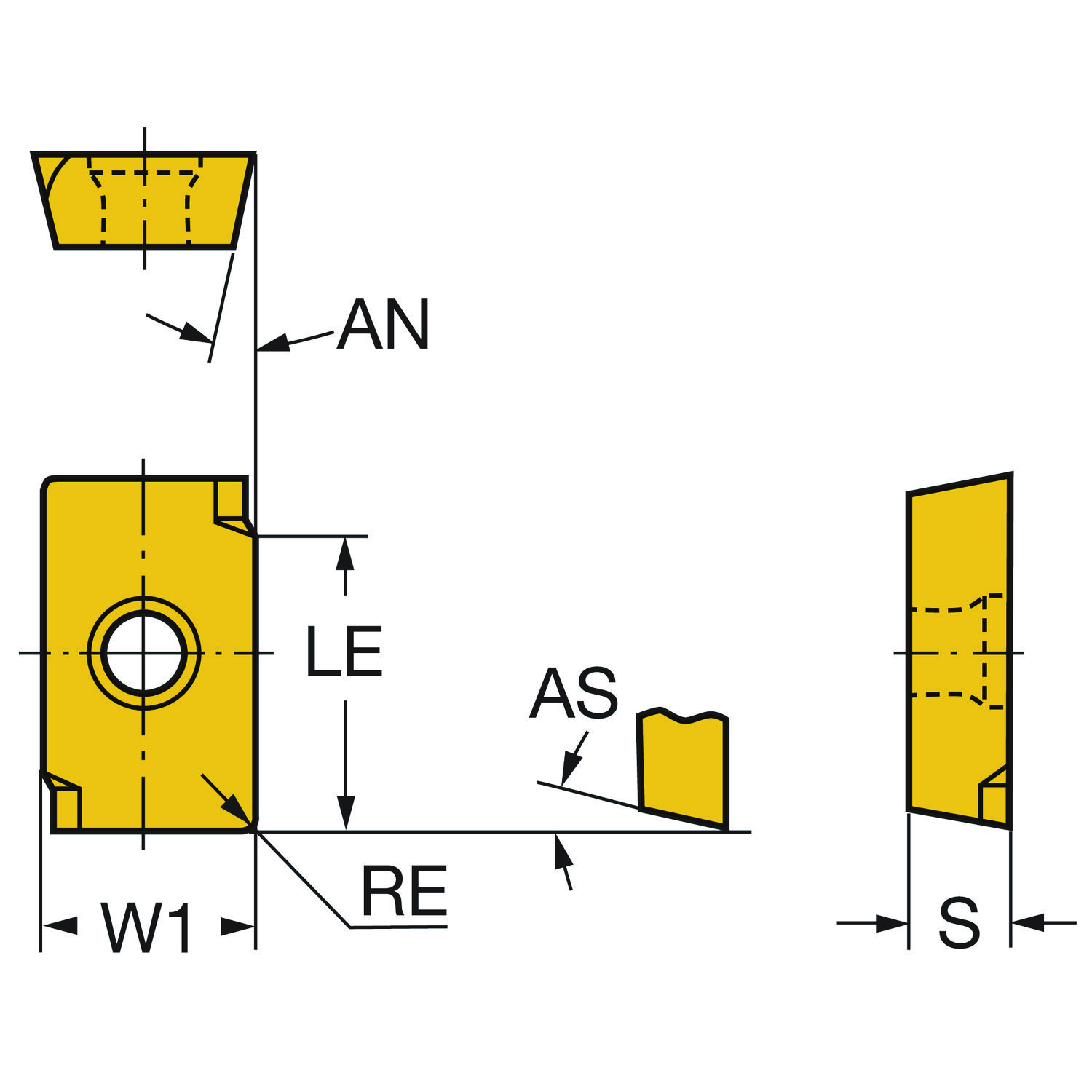

Pastilha para fresamento · classe SM30 com cobertura Uncoated Grade · círculo inscrito 9,5 mm, espessura 3,97 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe SM30
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- R216.2-07 T3 SM30
- Código compactado
- R216.2-07T3SM30
- Material ID
- 5742873
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- SM30
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 2,96 g
- EAN
- 10416781
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182005
- Origem
- SE
- Lançamento
- 30/01/1984
- CoroPak de lançamento
- 84.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Classe | GRADE | SM30 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 7 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Comprimento efetivo da aresta de corte | LE | 7.6 mm |
| Diâmetro do círculo inscrito | IC | 9.5 mm |
| Diâmetro do furo de fixação | D1 | 4 mm |
| Espessura da pastilha | S | 3.97 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | Fresa 216.2 -07T3-C |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) sem cobertura, grão ≥ 1 |
| Número de arestas de corte | CEDC | 3 |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |

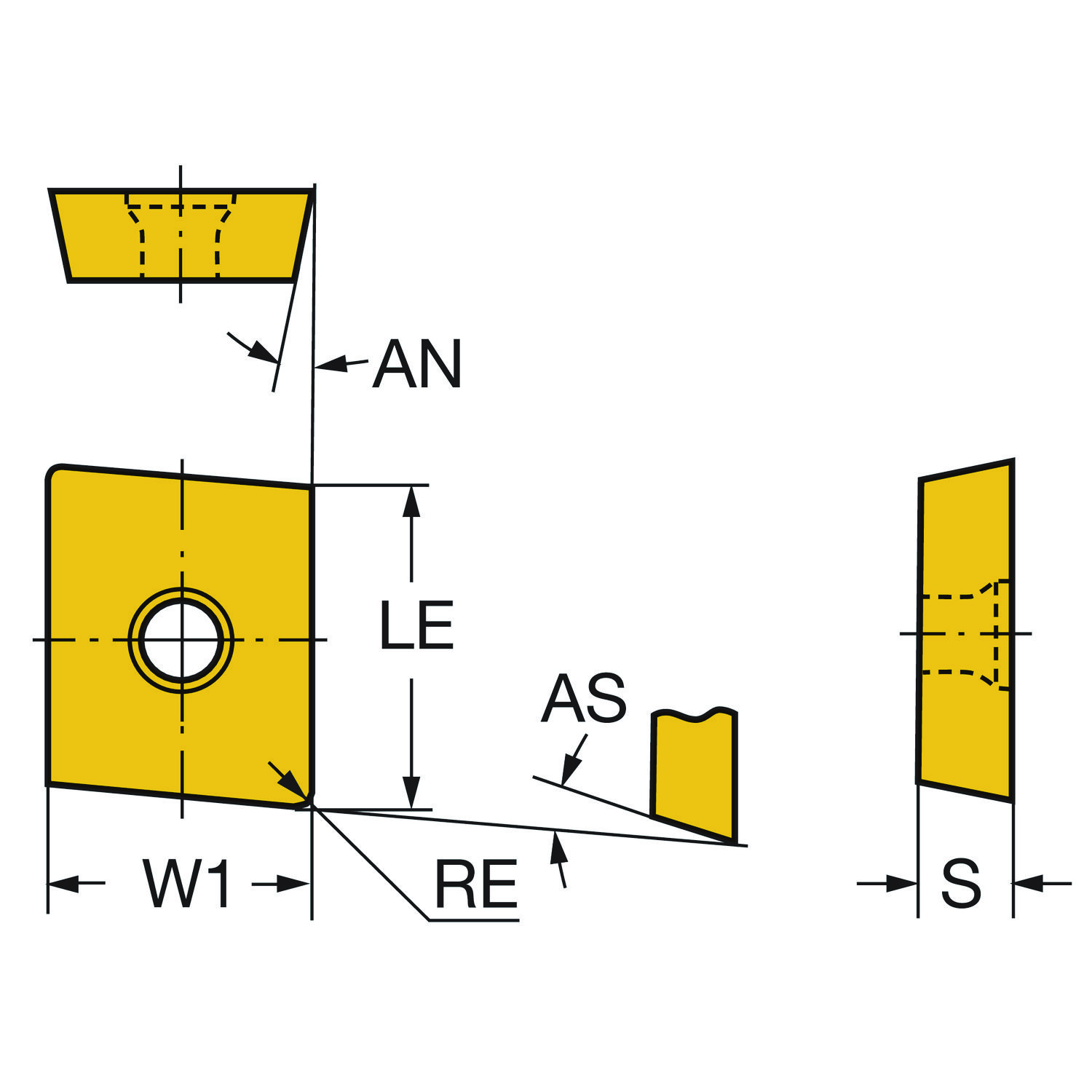

Mesmo formato e tamanho — outras classes e geometrias.
