R216-30T16 — Foto do produto

Foto do produto

Ferramentas · Fresa de ponta esférica intercambiável

R216-30T16

Corpo de Fresa de facear CoroMill® 216 Ball Nose

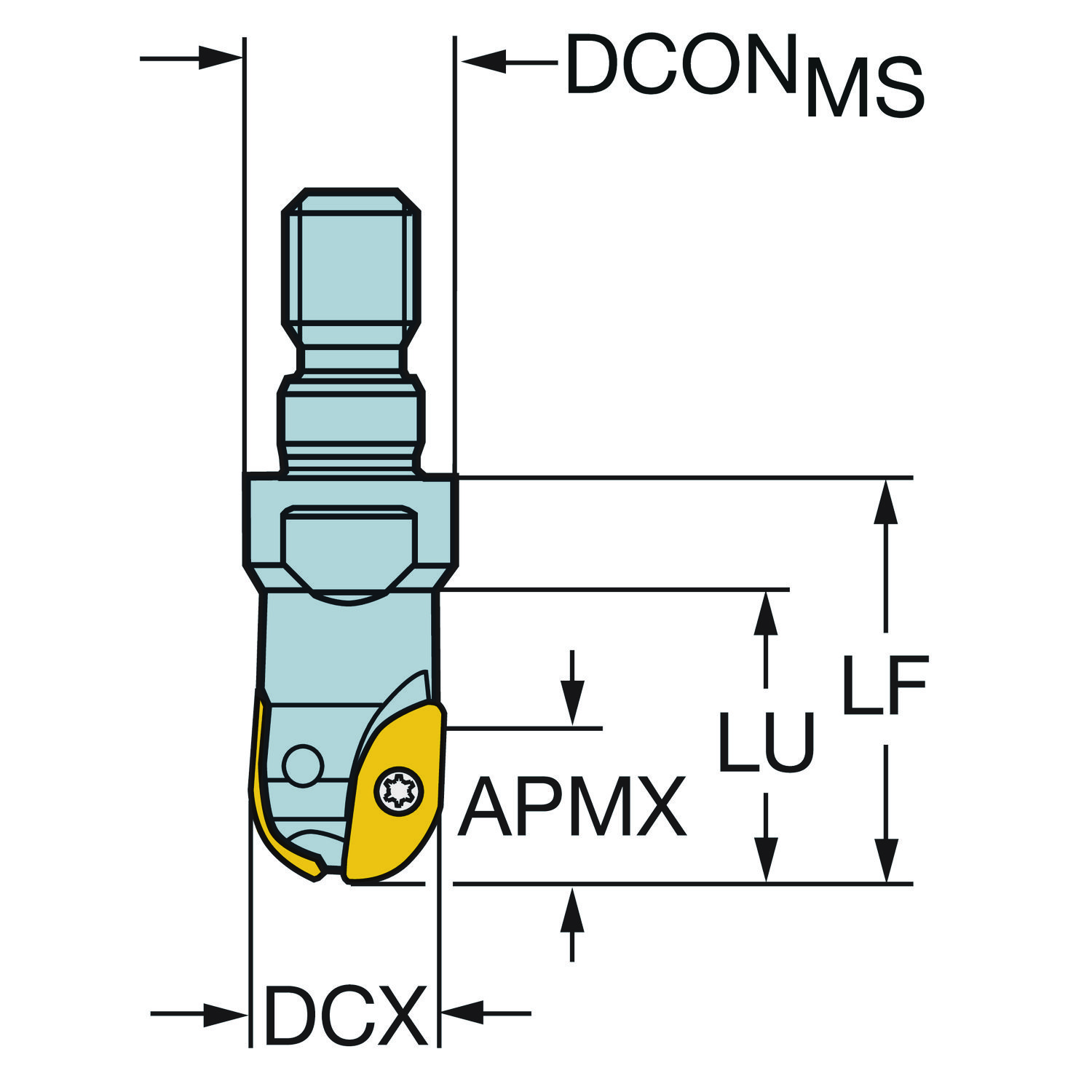

Fresa · diâmetro de corte 30 mm, comprimento funcional 45 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R216-30T16
Código compactado
R216-30T16
Material ID
5743794
Família
Ferramentas
Tipo
Fresa de ponta esférica intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
154,1 g
EAN
11389851
NCM
846610
UNSPSC
23242511
eCl@ss 13
21180810
Origem
SE
Lançamento
28/01/2002
CoroPak de lançamento
02.1

Arquivos CAD

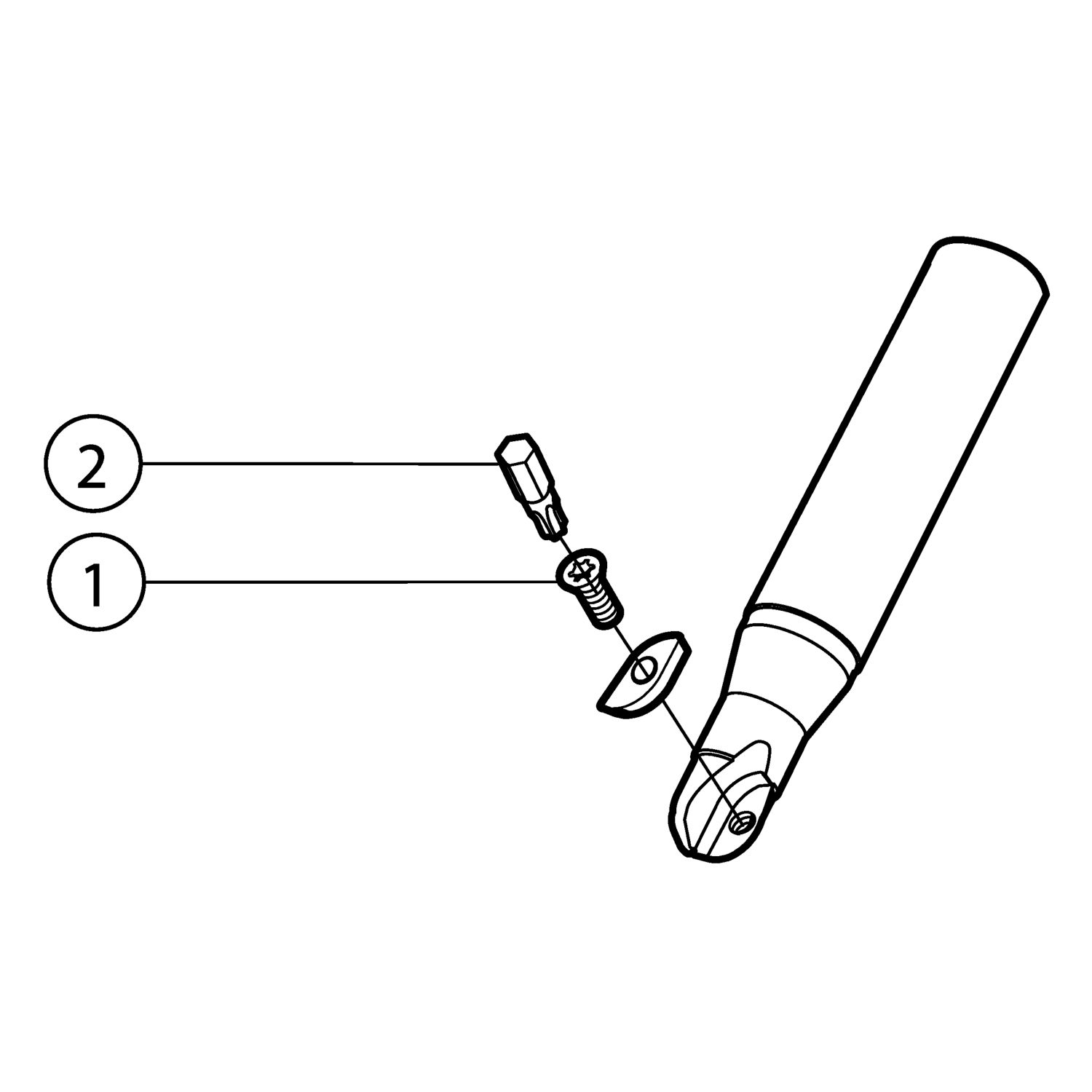

Itens inclusos

  • 2 × 5513 020-07 Parafuso da pastilha
  • 1 × 5680 084-07 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de conicidade BHTA 0
Ângulo de saída ortogonal GAMO 0
Ângulo máximo de usinagem em rampa RMPX 85
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB 36.5 mm
Comprimento funcional LF 45 mm
Diâmetro da conexão DCONMS 28.8 mm
Diâmetro de corte DC 30 mm
Diâmetro do corpo BD 26.8 mm
Direção da interface de adaptação da máquina ADINTMS Roscado acoplamento (MSSC) — tamanho M16
Número de pastilhas CICT_1 2
Número efetivo de arestas de corte na parte periférica ZEFP 2
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill 216 (R216-3006)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX_EFW 15 mm
Profundidade de corte máxima APMX_FFW 26.9 mm
Rotação máxima RPMX 12700
Sensor embutido SEP Não
Sentido HAND Direita
Shank length (metric) LS 24 mm
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
