Pastilhas · Pastilha de rosca
R166.0G-27TR01F800 1020
Pastilha T-Max® U-Lock para torneamento de roscas
Pastilha conceito · classe 1020 com cobertura PVD · círculo inscrito 15,875 mm, espessura 6,2 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.
Classe 1020 Descontinuado
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)
Ver o substituto: 266RG-27TR01F800E 1020Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
266RG-27TR01F800E 1020 — Pastilha CoroThread® 266 para torneamento de roscasNão é compatível com pastilhas relacionadas ao produto original.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para R166.0G-27TR01F800 1020.

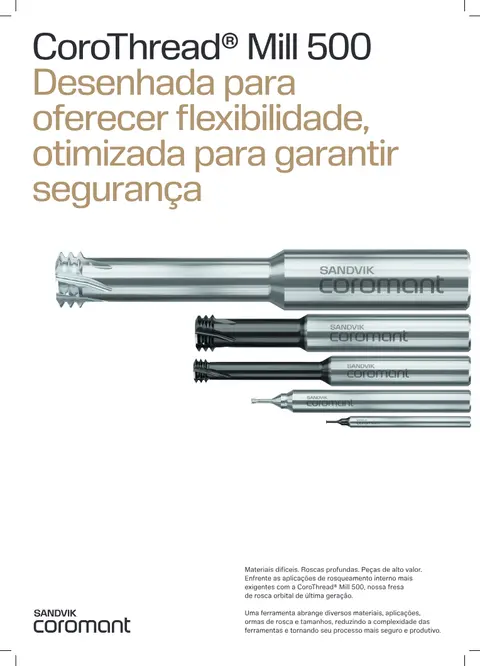

CoroThread Mill 500 — fresamento de roscasFolder · Sandvik Coromant · PDF
CoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operação
CoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operaçãoCasos práticos da Hailtools

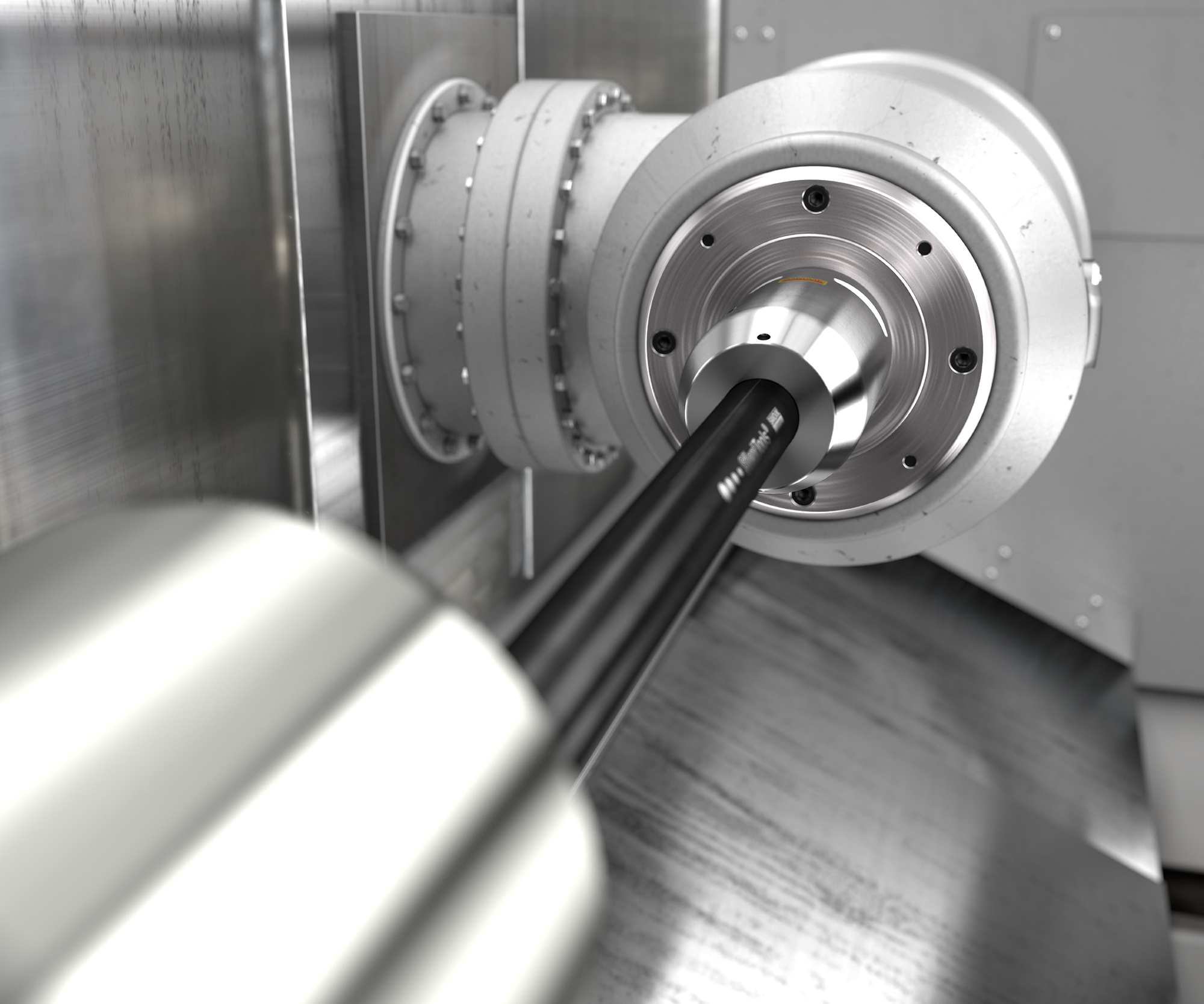

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operação

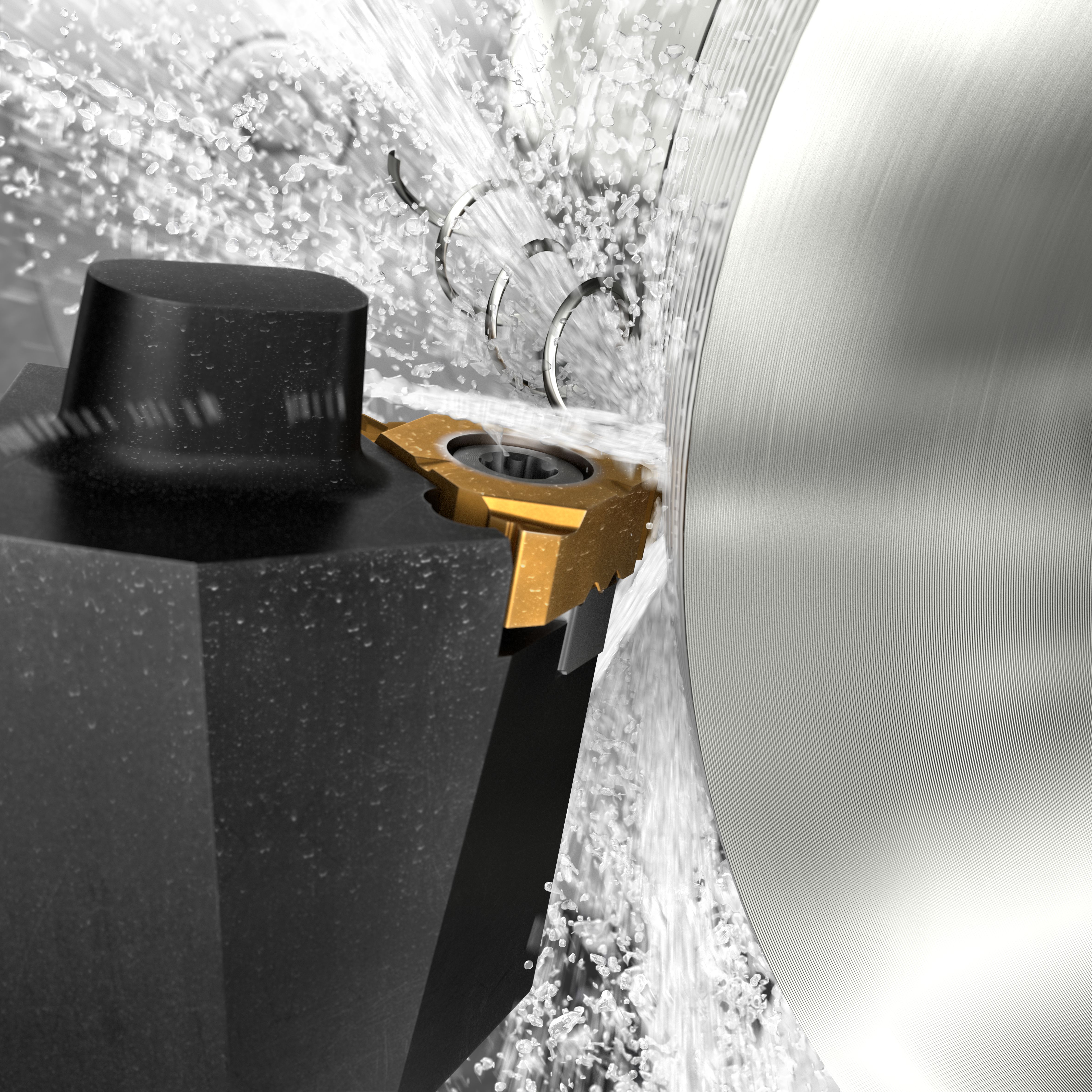

CoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoVídeos
Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operação
Troca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operação
Case de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operação
Novas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operaçãoDados principais
- Código ISO
- R166.0G-27TR01F800 1020
- Código compactado
- R166.0G-27TR01F8001020
- Material ID
- 5742131
- Família
- Pastilhas
- Tipo
- Pastilha de rosca
- Classe
- 1020
- Cobertura
- TiN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 0,025 kg
- EAN
- 11000006
- UNSPSC
- 23242105
- eCl@ss 13
- 21182108
- CoroPak de lançamento
- 97.3
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 110 m/min
- Profundidade de corte
- 4,57 mm
- Vida da ferramenta
- 900 s
Para Aço inoxidável · Rosqueamento. Ajuste pela sua máquina e fixação na calculadora.
Rosqueamento
| Material | vc m/min | ap mm | NAP | Vida |
|---|---|---|---|---|
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 110 | 4,57 | 19 | 900 s |
| P Aço 1ª escolha P2.1.Z.AN · 175 HB | 125 | 4,57 | 19 | 900 s |
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 110 | 4,57 | 22 | 900 s |
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 13 | 4,57 | 22 | 900 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura teórica da rosca | HA | 9.57 mm |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Classe | GRADE | 1020 |
| Classe de tolerância da rosca | TCTR | IT 7 |
| Cobertura | COATING | PVD TiN |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 27 |
| Código do tamanho do assento da pastilha | SSC_N | 5/8 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | F |
| Diâmetro do círculo inscrito | IC | 15.875 mm |
| Diâmetro do furo de fixação | D1 | 6.5 mm |
| Diferença de altura da rosca | HB | 5 mm |
| Distância do perfil ex | PDX | 3.3 mm |
| Distância do perfil ey | PDY | 0.54 mm |
| Espessura da pastilha | S | 6.2 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | U trava 166/154 — tamanho externo 27R |
| Número de arestas de corte | CEDC | 3 |
| Numero standard | STDNO_1 | ISO 2901-2904 |
| Numero standard | STDNO_2 | DIN 103-1977 |
| Passo da rosca | TP | 8 mm |
| Peso do item | WT | 0.025 kg |
| Quantidade de dentes | NT | 1 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Substrato | SUBSTRATE | HC |
| Tipo de formato de rosca | THFT | Tr trapezoidal 30° (TPN/TPG) |
| Tipo de perfil da rosca | TPT | Perfil completo |
| Tipo de rosca | TTP | Externa |
