R123H1-0200-RE 7015

Pastilhas · Parting and grooving insert

R123H1-0200-RE 7015

Pastilha CoroCut® 1-2 para perfilamento

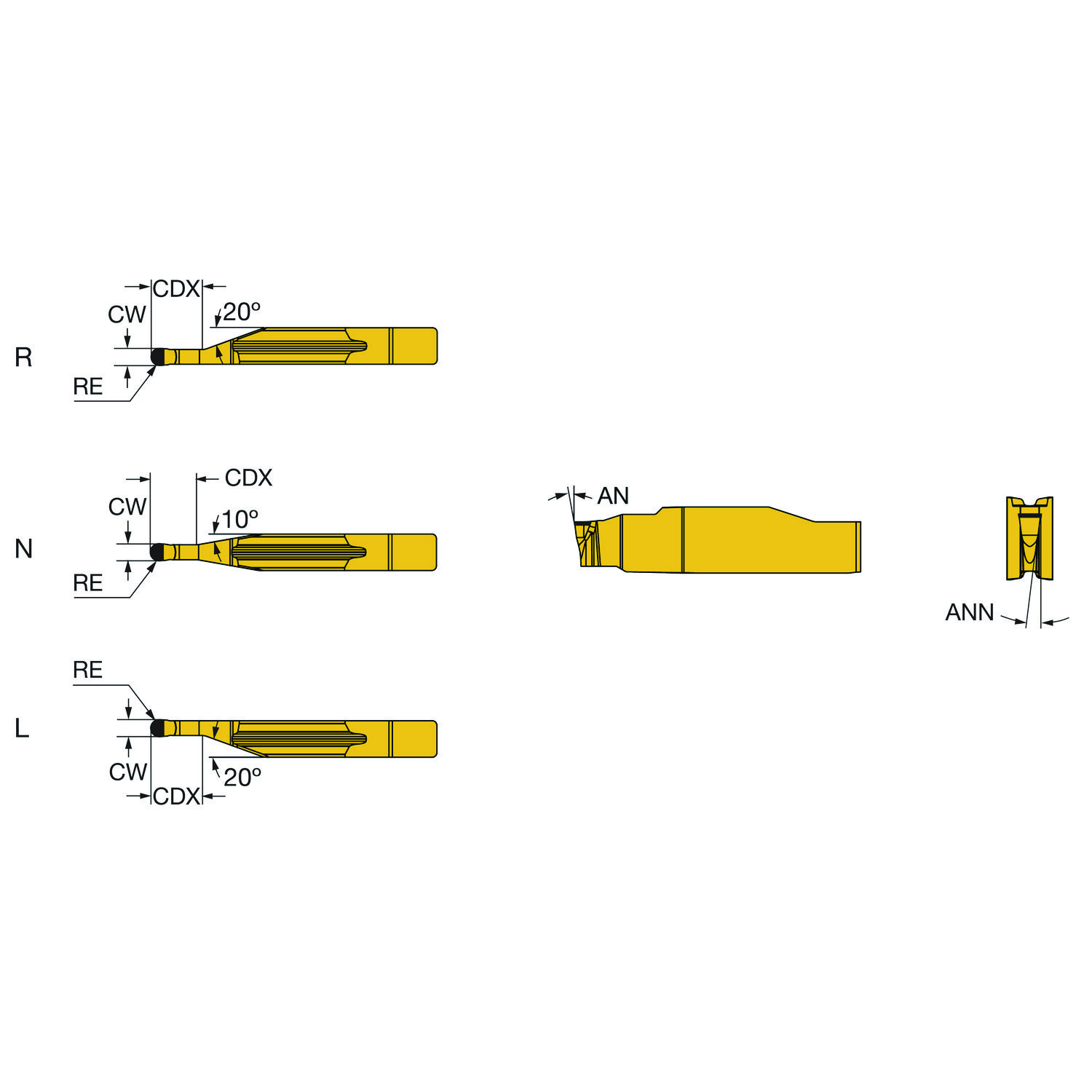

Pastilha geradora de perfil para superligas e titânio (ISO S) · classe 7015 com cobertura Uncoated Grade · raio de ponta 1 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe 7015 Preço na loja

Entrega imediata

R$1.029,08 a unidade · pacote com 5. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
R123H1-0200-RE 7015
Código compactado
R123H1-0200-RE7015
Material ID
6256932
Família
Pastilhas
Tipo
Parting and grooving insert
Classe
7015
Cobertura
UNCOAT
Processo de cobertura
Uncoated Grade
Substrato
CBN
Material ISO principal
S
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário (kg)
4.04 Gram
EAN
26256932
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182110
Origem
PL
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
285 m/min
Avanço por rotação
0,15 mm/r
Profundidade de corte
0,3 mm
Espessura máxima do cavaco
0,15 mm/r
Vida da ferramenta
900 s

Para Superligas e titânio · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/rap mm Vida
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 285 (250 – 350)0,15 (0,05 – 0,42)0,15 (0,05 – 0,3)0,3 (0,1 – 0,6) 900 s
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC 145 (145 – 150)0,02 (0,02 – 0,21)0,02 (0,02 – 0,15)0,15 (0,1 – 0,3) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 7
ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 7015
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Concave prismatic section with rail
Código do tamanho do assento da pastilha SSC_M HR
Código do tamanho do assento da pastilha SSC_N HR
Designação da aplicação do quebra-cavacos por fabricante CBMD RE
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut 1-2 -size H1R 1.5
ISO Cutting Tool Material ISOMAT CBN low content
ISO nível de classificação de material Primário TMC1 S
ISO nível de classificação de material Secundário TMC1 H
ISO nível de classificação de material Todos TMC1 SH
Largura de corte CW 2 mm
Número de arestas de corte CEDC 1
Profundidade de corte máxima APMX 0.5 mm
Profundidade máxima de corte CDX 5 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 1 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
