QS-LG123H075C16E-092B

Ferramentas · Axial P&G Indexable

QS-LG123H075C16E-092B

Porta Ferramenta convencional CoroCut® 1-2 QS para usinagem de canais frontais

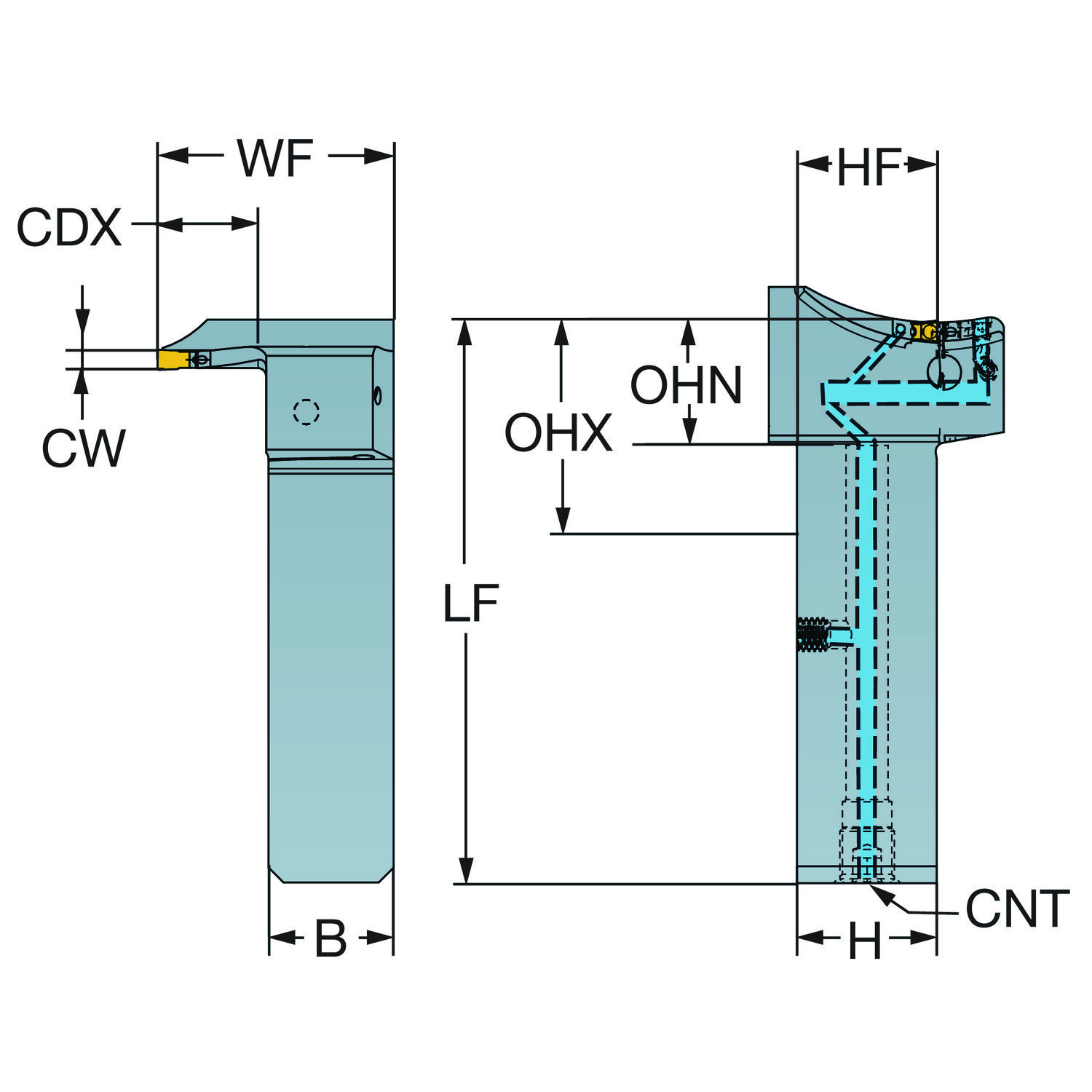

Ferramenta para torneamento · comprimento funcional 106 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Em descontinuação Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

C2A-QSA16-LGH15B-132CB — Ferramenta convencional CoroCut® 2 QS para usinagem de canais frontais

O produto recomendado tem dimensões diferentes.

Dados principais

Código ISO
QS-LG123H075C16E-092B
Código compactado
QS-LG123H075C16E-092B
Material ID
6838596
Família
Ferramentas
Tipo
Axial P&G Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
555.0 Gram
EAN
7323220135288
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181090
Origem
SE
Lançamento
22/09/2015
CoroPak de lançamento
15.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 25.4 mm
Altura funcional HF 25.4 mm
ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 47.4 mm
Balanço mínimo OHN 22 mm
Código do tamanho do assento da pastilha SSC_M H
Código do tamanho do assento da pastilha SSC_N H
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 106 mm
Diâmetro externo máximo do canal axial DAXX 140 mm
Diâmetro interno mínimo do canal axial DAXIN 92 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -inch: 1 x 1
Largura da haste B 25.4 mm
Largura funcional WF 46.45 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 -size H (N123H2-0400-0004-TF)
Pressão de refrigeração CP 150 mm
Profundidade máxima de corte CDX 19.05 mm
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC axial inclined exit

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
