QFT-G-0300-02-GF 1105

Pastilhas · Parting and grooving insert

QFT-G-0300-02-GF 1105

Pastilha CoroCut® QF para usinagem de canais frontais

Pastilha geradora de perfil para aço inoxidável (ISO M) · classe 1105 com cobertura PVD · espessura 3,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1105 Em descontinuação

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

QFT-G-0300-02-GF 1205 — CoroCut® QF, insert for face grooving

Classe diferente x o produto original – Verifique a velocidade de corte.

Dados principais

Código ISO
QFT-G-0300-02-GF 1105
Código compactado
QFT-G-0300-02-GF1105
Material ID
7193271
Família
Pastilhas
Tipo
Parting and grooving insert
Classe
1105
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
M
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
0.71 Gram
EAN
7323221539085
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182101
Origem
SE
Lançamento
22/09/2018
CoroPak de lançamento
18.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
180 m/min
Avanço por rotação
0,1 mm/r
Espessura máxima do cavaco
0,1 mm/r
Vida da ferramenta
900 s

Para Aço inoxidável · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/r Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 180 (145 – 245)0,1 (0,05 – 0,25)0,1 (0,05 – 0,25) 900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 65 (60 – 80)0,1 (0,05 – 0,25)0,1 (0,05 – 0,25) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

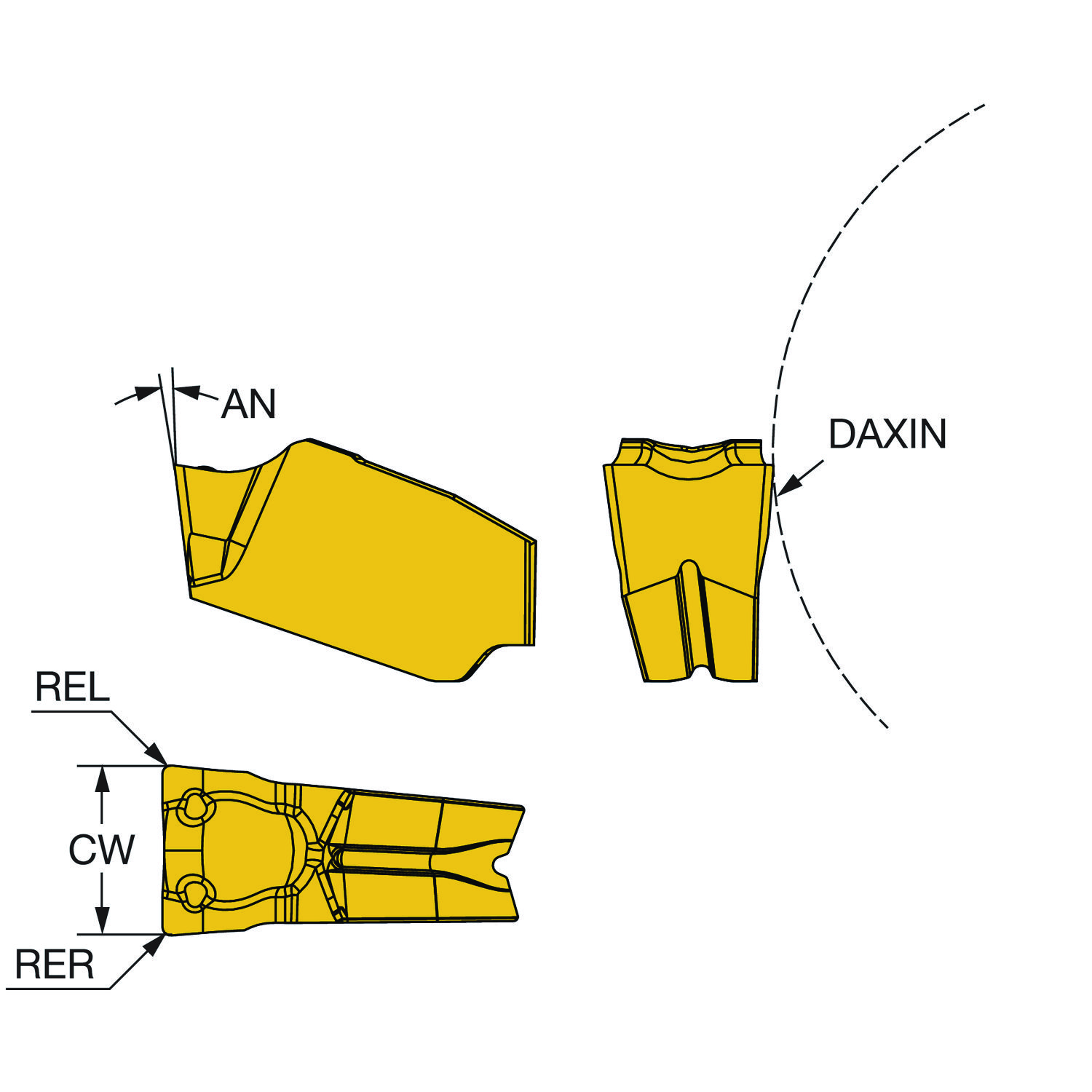

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 7
ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 1105
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Concave prismatic section
Código do tamanho do assento da pastilha SSC_M QFT-G
Código do tamanho do assento da pastilha SSC_N QFT-G
Designação da aplicação do quebra-cavacos por fabricante CBMD GF
Diâmetro interno mínimo do canal axial DAXIN 30 mm
Espessura da pastilha S 3.5 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut QFT -size G
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 M
ISO nível de classificação de material Secundário TMC1 S
ISO nível de classificação de material Todos TMC1 MNS
Largura de corte CW 3 mm
Número de arestas de corte CEDC 1
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio de canto esquerdo REL 0.2 mm
Raio do canto direito RER 0.2 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
