Pastilhas · Pastilha de fresamento — geral

N365-1505ZNE-KW4 3330

Pastilha CoroMill® 365 para fresamento

Pastilha para fresamento · classe 3330 com cobertura CVD · círculo inscrito 15 mm, raio de ponta 0,55 mm, espessura 5,66 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Classe 3330

Indicada em 1º lugar para: K (ferro fundido)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para N365-1505ZNE-KW4 3330.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroMill 365 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
N365-1505ZNE-KW4 3330
Código compactado
N365-1505ZNE-KW43330
Material ID
6428120
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
3330
Cobertura
TICN+AL2O3+TIN
Processo de cobertura
CVD
Substrato
WC
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
12,79 g
EAN
26428120
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182090
Origem
SE
Lançamento
25/02/2014
CoroPak de lançamento
14.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

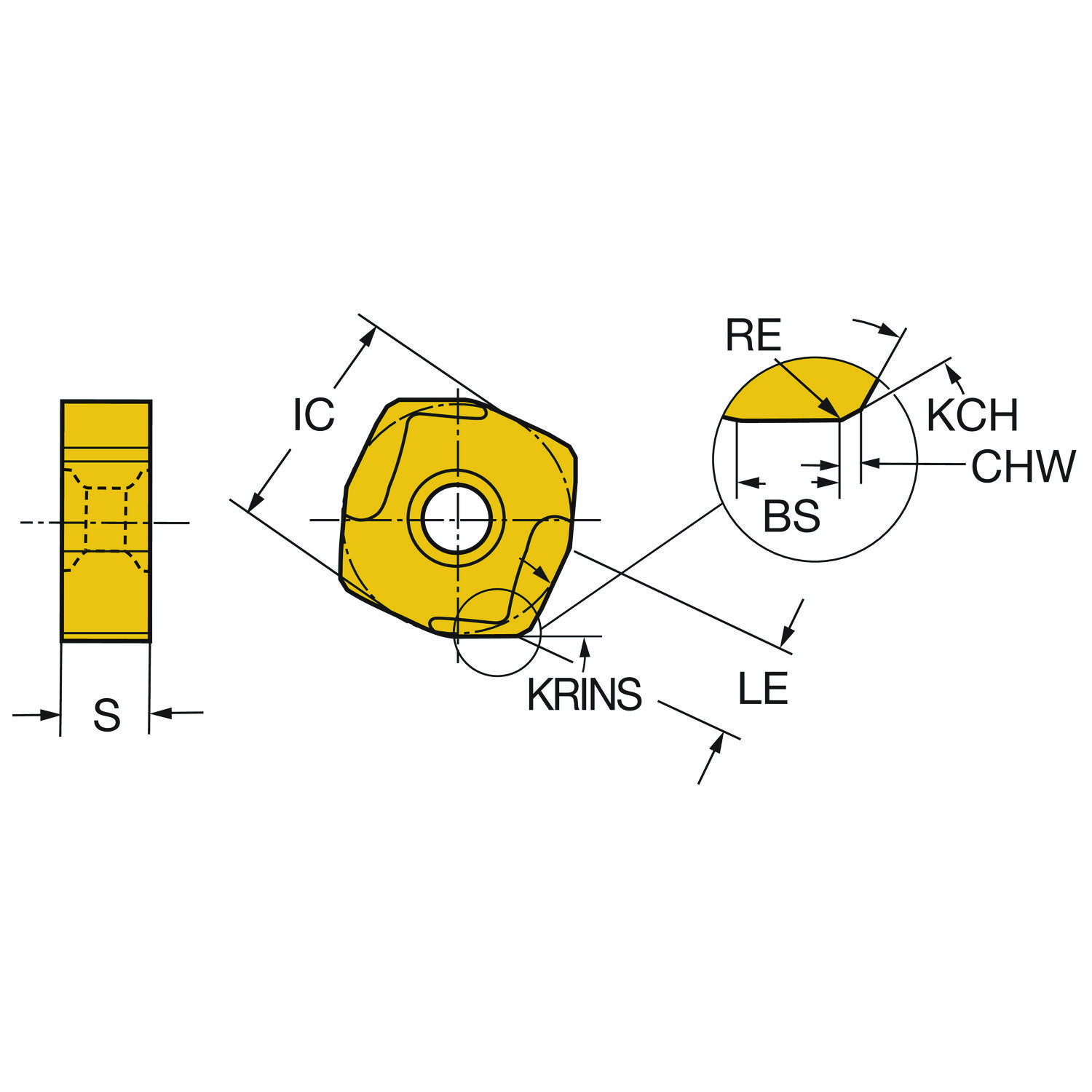

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída da pastilha GAN 20
Chanfro de canto KCH 35
Classe GRADE 3330
Código de condições da aresta de corte CECC Chanfrada e arredondada
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do tamanho do assento da pastilha SSC_M 15
Código do tamanho do assento da pastilha SSC_N 15
Comprimento da aresta alisadora BS 4 mm
Comprimento efetivo da aresta de corte LE 6.4 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD KW4
Diâmetro do círculo inscrito IC 15 mm
Diâmetro do furo de fixação D1 4.6 mm
Espessura da pastilha S 5.66 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 365 -1505
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Todos TMC1 K
Número de arestas de corte CEDC 2
Profundidade de corte máxima APMX 6 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 0.55 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Leve

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
