N365-150536E 6190

Pastilhas · Milling insert - general

N365-150536E 6190

Pastilha CoroMill® 365 para fresamento

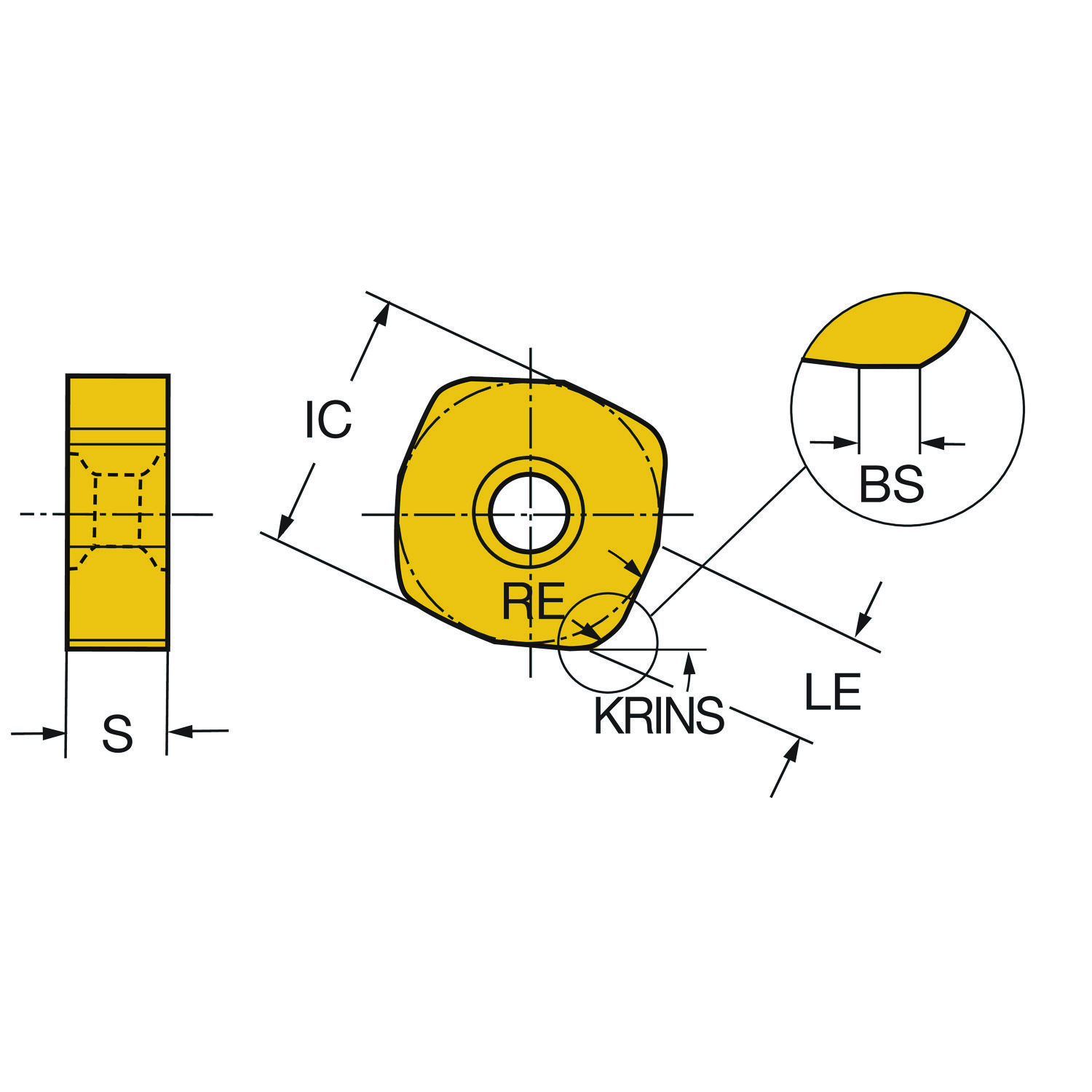

Pastilha para fresamento para ferro fundido (ISO K) · classe 6190 com cobertura Uncoated Grade · círculo inscrito 15 mm, raio de ponta 3,6 mm, espessura 5,66 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 6190

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
N365-150536E 6190
Código compactado
N365-150536E6190
Material ID
5782734
Família
Pastilhas
Tipo
Milling insert - general
Classe
6190
Cobertura
UNCOAT
Processo de cobertura
Uncoated Grade
Substrato
CERAMIC
Material ISO principal
K
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
3.1 Gram
EAN
12471233
NCM
68207502
UNSPSC
23242105
eCl@ss 13
21182090
Origem
JP
Lançamento
10/09/2009
CoroPak de lançamento
09.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
900 m/min
Avanço por dente
0,28 mm
Espessura máxima do cavaco
0,25 mm
Vida da ferramenta
1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 65°

Material vc m/minfz mmhex mm Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 900 (740 – 1.100)0,28 (0,15 – 0,39)0,25 (0,14 – 0,35) 1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída da pastilha GAN 0
Classe GRADE 6190
Código de condições da aresta de corte CECC chamfered
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do tamanho do assento da pastilha SSC_M 15
Código do tamanho do assento da pastilha SSC_N 15
Comprimento efetivo da aresta de corte LE 6.4 mm
Diâmetro do círculo inscrito IC 15 mm
Diâmetro do furo de fixação D1 4.6 mm
Espessura da pastilha S 5.66 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 365 -1505
ISO Cutting Tool Material ISOMAT Uncoated Silicon Nitride Ceramic Si3N4
ISO nível de classificação de material Primário TMC1 K
ISO nível de classificação de material Todos TMC1 K
Número de arestas de corte CEDC 8
Profundidade de corte máxima APMX 6 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE double sided
Raio do canto RE 3.6 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
