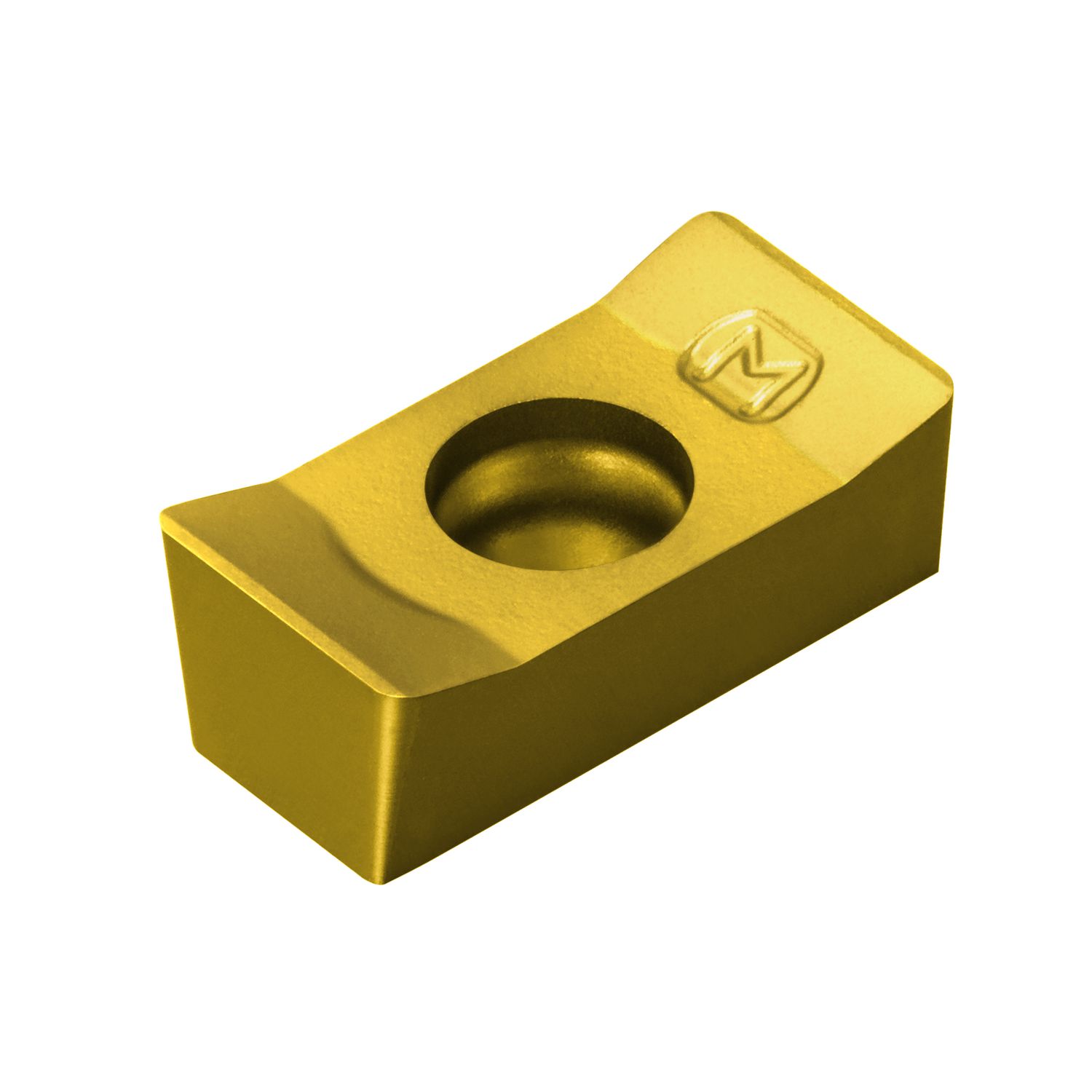

N331.1A-04 35 05H-MMS40T — Foto do produto

Foto do produto

Pastilhas · Pastilha de fresamento — geral

N331.1A-04 35 05H-MMS40T

CoroMill® 331, pastilha para fresamento lateral e faceamento

Pastilha conceito · classe S40T com cobertura CVD · raio de ponta 0,5 mm, espessura 3,5 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe S40T Sem reposição — só estoque

Indicada em 1º lugar para: M (aço inoxidável), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

N331.1A-043505E-L50 S30T — Pastilha CoroMill® 331 para faceamento e fresamento de disco

Geometria e classe diferentes x as originais – Verifique o avanço.

Dados principais

Código ISO
N331.1A-04 35 05H-MMS40T
Código compactado
N331.1A-043505H-MMS40T
Material ID
5853582
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
S40T
Cobertura
TiCrN+Al2O3+TiN
Processo de cobertura
CVD
Substrato
HC
Peso unitário
1,01 g
EAN
25853582
UNSPSC
23242105
eCl@ss 13
21182004
Lançamento
19/02/2010
CoroPak de lançamento
10.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte principal KRINS 90
Ângulo da ponta da pastilha EPSR 90
Classe GRADE S40T
Cobertura COATING CVD TiCrN+Al2O3+TiN
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha SC Retangular
Código do tamanho do assento da pastilha SSC_M 04
Código do tamanho do assento da pastilha SSC_N 04
Comprimento da aresta alisadora BS 0.4 mm
Comprimento efetivo da aresta de corte LE 4.6 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD MM
Diâmetro do furo de fixação D1 2.6 mm
Espessura da pastilha S 3.5 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 331 -04
Largura da pastilha W1 9.5 mm
Número de arestas de corte CEDC 4
Peso do item WT 0.00101 kg
Profundidade de corte máxima APMX 4.6 mm
Raio do canto RE 0.5 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Substrato SUBSTRATE HC
Tipo de operação CTPT Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
