Pastilhas · Pastilha de corte e canal
N151.4-800-60-AL 1810
Pastilha T-Max® Q-Cut para perfilamento

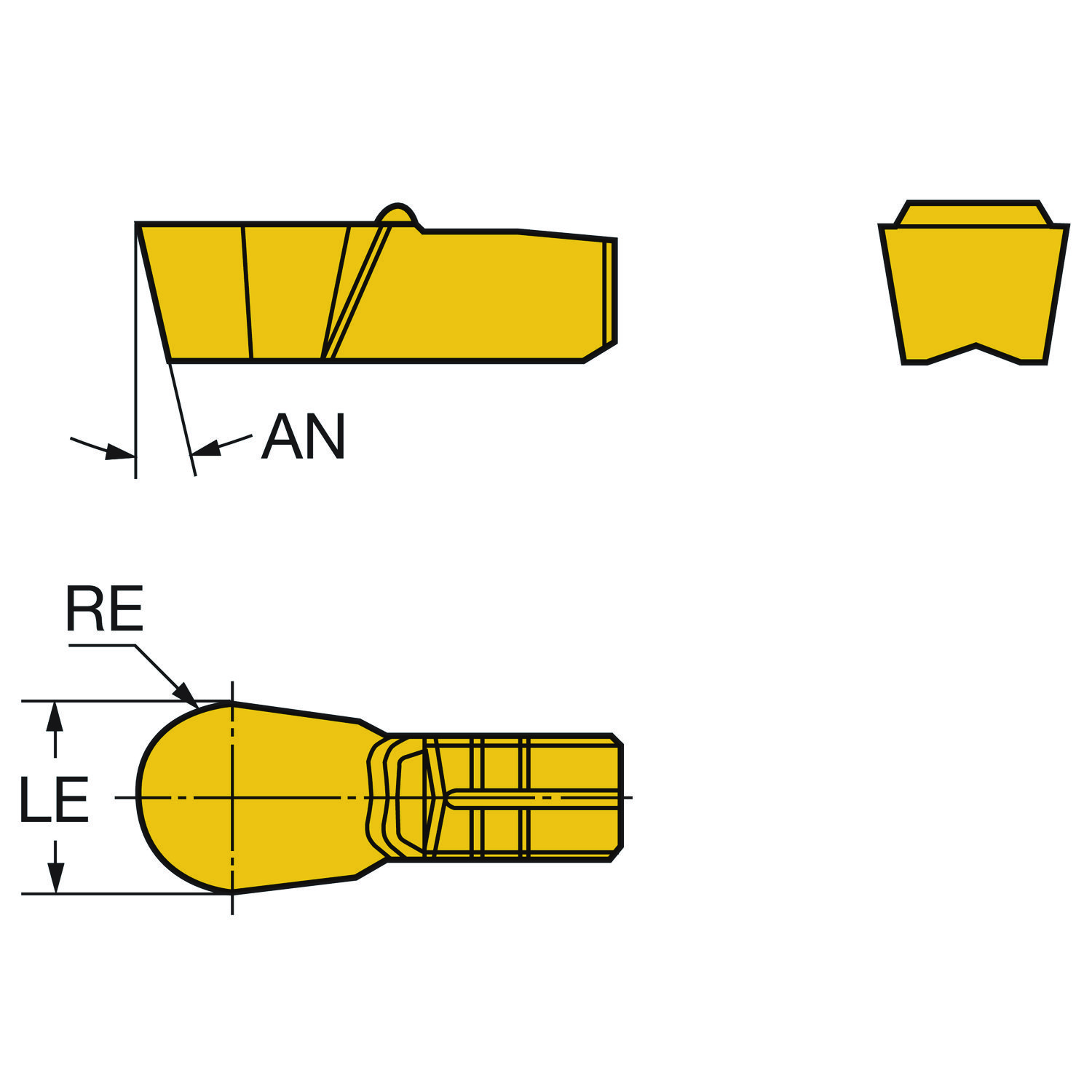

Pastilha conceito · classe 1810 com cobertura CVD · raio de ponta 3 mm, espessura 7,917 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1810 Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- N151.4-800-60-AL 1810
- Código compactado
- N151.4-800-60-AL1810
- Material ID
- 5737013
- Família
- Pastilhas
- Tipo
- Pastilha de corte e canal
- Classe
- 1810
- Cobertura
- DLC
- Processo de cobertura
- CVD
- Peso unitário
- 0,083 kg
- EAN
- 10752011
- UNSPSC
- 23242105
- eCl@ss 13
- 21182101
- Lançamento
- 07/11/1994
- CoroPak de lançamento
- 94.3
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de folga principal | AN | 13 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Classe | GRADE | 1810 |
| Cobertura | COATING | CVD DLC |
| Código de montagem da pastilha | IFS | Seção prismática côncava |
| Código do tamanho do assento da pastilha | SSC_M | 60 |
| Código do tamanho do assento da pastilha | SSC_N | 60 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | AL |
| Espessura da pastilha | S | 7.917 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | Q-Cut 151.4 — tamanho 60 |
| Largura de corte | CW | 8 mm |
| Maior tolerância da largura de corte | CWTOLU | 0.02 mm |
| Maior tolerância do raio de canto | RETOLU | 0.02 mm |
| Menor tolerância da largura de corte | CWTOLL | -0.02 mm |
| Menor tolerância do raio de canto | RETOLL | -0.02 mm |
| Número de arestas de corte | CEDC | 1 |
| Peso do item | WT | 0.083 kg |
| Profundidade de corte máxima | APMX | 3.7 mm |
| Raio do canto | RE | 3 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Acabamento |
