Pastilhas · Parting and grooving insert

N151.3-265-25-4G H13A

Name: N151.3-265-25-4G H13A
Brand: Sandvik Coromant
SKU: N151.3-265-25-4GH13A
Price: 135.49 BRL
Availability: InStock

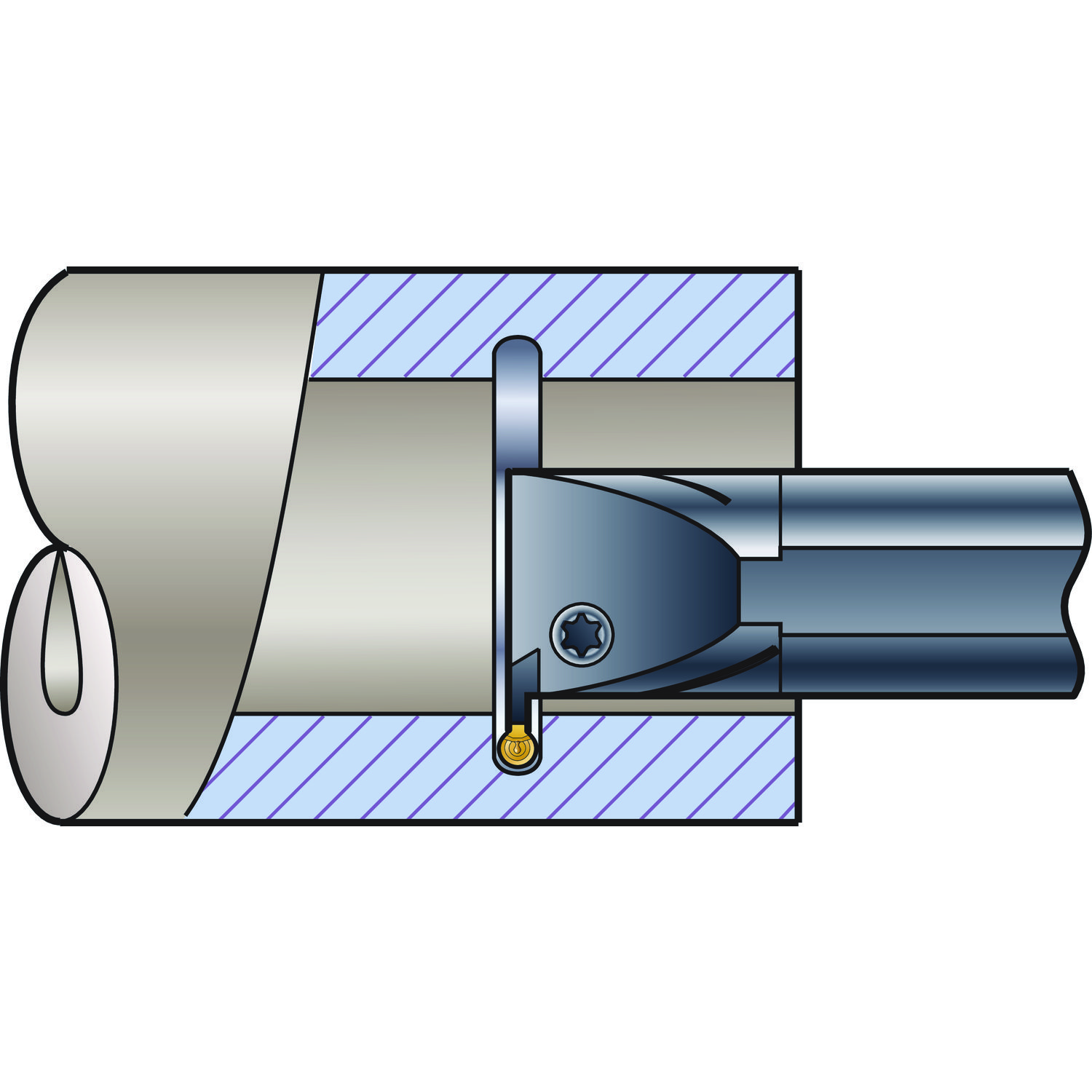

Pastilha T-Max® Q-Cut para usinagem de canais

Pastilha geradora de perfil para ferro fundido (ISO K) · classe H13A com cobertura Uncoated Grade · espessura 5,29 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe H13A Preço na loja

Entrega imediata

Qtd.

R$135,49 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO: N151.3-265-25-4G H13A
Código compactado: N151.3-265-25-4GH13A
Material ID: 5737343
Família: Pastilhas
Tipo: Parting and grooving insert
Classe: H13A
Cobertura: UNCOAT
Processo de cobertura: Uncoated Grade
Substrato: WC
Material ISO principal: K
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário (kg): 0.58 Gram
EAN: 10616406
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182101
Origem: IN
Lançamento: 13/09/1993
CoroPak de lançamento: 93.3

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 70 m/min
Avanço por rotação: 0,07 mm/r
Espessura máxima do cavaco: 0,07 mm/r
Vida da ferramenta: 900 s

Para Ferro fundido · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material	v_c m/min	f_n mm/r	h_ex mm/r	Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	70 (65 – 80)	0,07 (0,03 – 0,15)	0,07 (0,03 – 0,15)	900 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	1.500 (190 – 1.900)	0,07 (0,03 – 0,15)	0,07 (0,03 – 0,15)	3.600 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	18 (16 – 23)	0,07 (0,03 – 0,15)	0,07 (0,03 – 0,15)	900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	80 (75 – 95)	0,07 (0,03 – 0,15)	0,07 (0,03 – 0,15)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

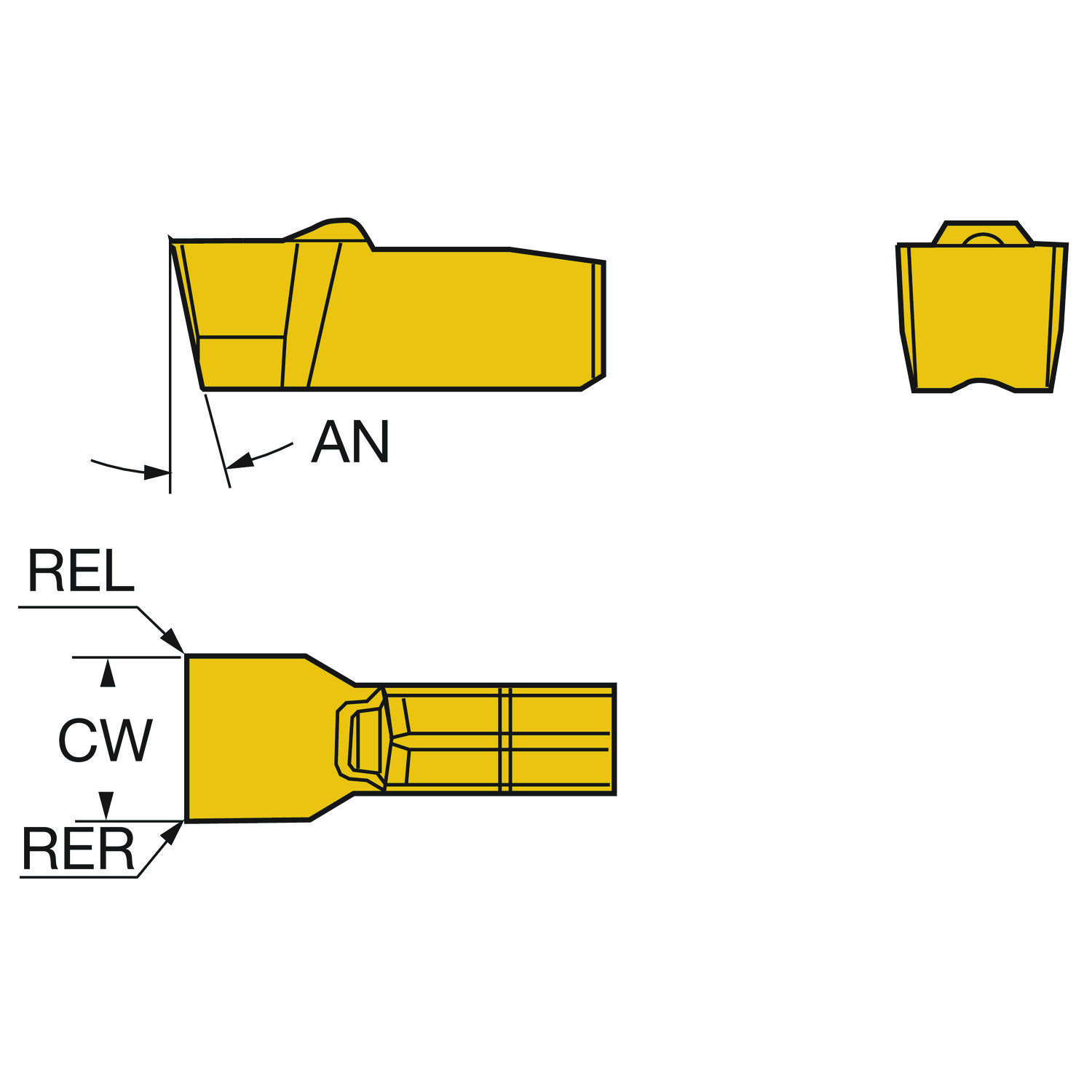

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
ângulo de folga principal	AN	11
ângulo do corpo da ferramenta em relação à máquina	BAMS	0
Classe	GRADE	H13A
Código de condições da aresta de corte	CECC	rounded
Código de montagem da pastilha	IFS	Concave prismatic section
Código do tamanho do assento da pastilha	SSC_M	25
Código do tamanho do assento da pastilha	SSC_N	25
Designação da aplicação do quebra-cavacos por fabricante	CBMD	4G
Espessura da pastilha	S	5.29 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	Q-Cut 151.3 -size 25
ISO Cutting Tool Material	ISOMAT	Uncoated WC grain size <gt/>=1
ISO nível de classificação de material Primário	TMC1	K
ISO nível de classificação de material Secundário	TMC1	N
ISO nível de classificação de material Todos	TMC1	MKNS
Largura de corte	CW	2.65 mm
Número de arestas de corte	CEDC	1
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	single sided
Raio de canto esquerdo	REL	0.15 mm
Raio do canto direito	RER	0.15 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
