N151.2-A185-40E-G CB20 — Vista funcional

Vista funcional

Pastilhas · Pastilha de corte e canal

N151.2-A185-40E-G CB20

T-Max® Q-Cut, pastilha para ranhuramento

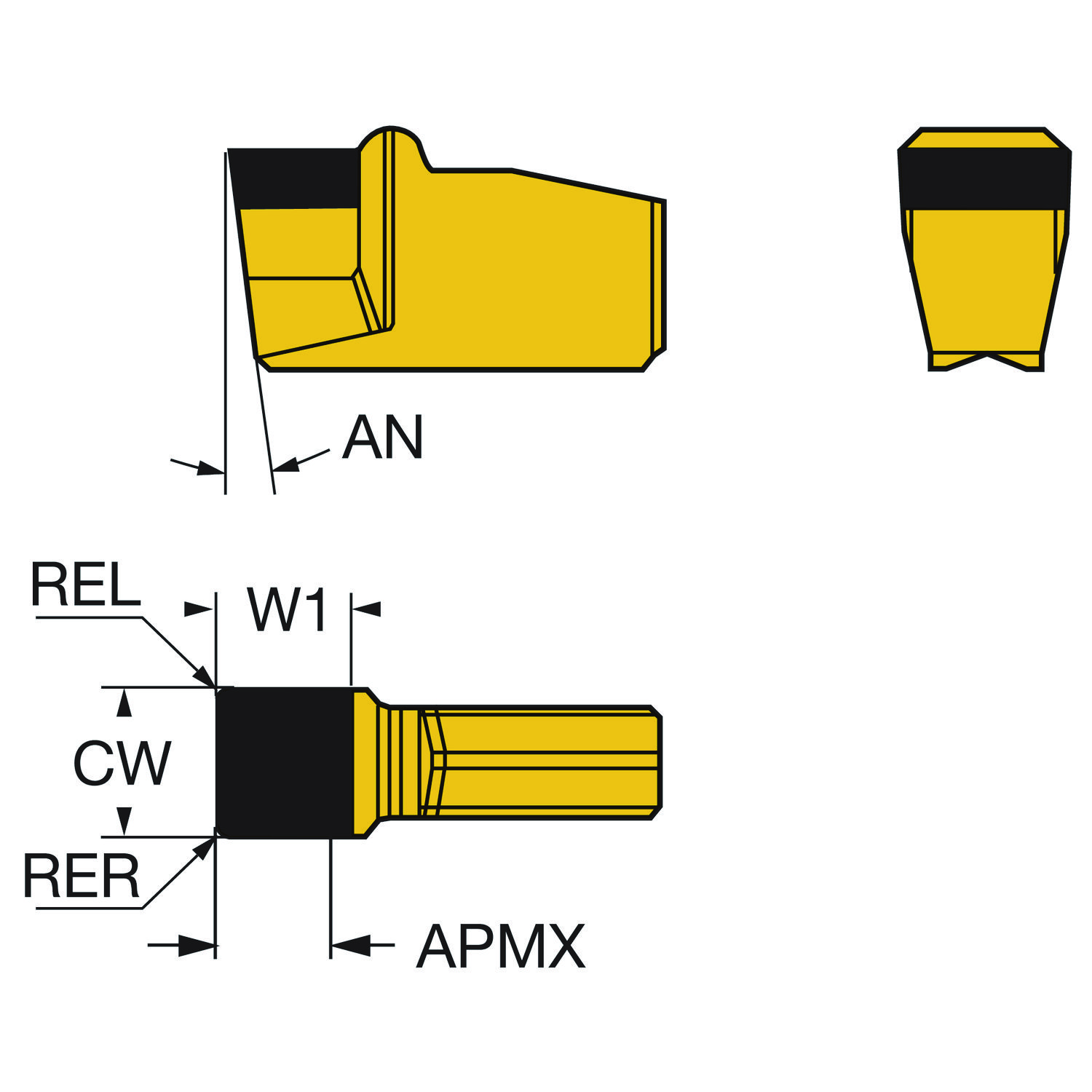

Pastilha conceito · classe CB20 · espessura 8,106 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe CB20 Descontinuado

Indicada em 1º lugar para: H (aços endurecidos)

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
N151.2-A185-40E-G CB20
Código compactado
N151.2-A185-40E-GCB20
Material ID
5736872
Família
Pastilhas
Tipo
Pastilha de corte e canal
Classe
CB20
Peso unitário
1,92 g
EAN
10531356
UNSPSC
23242105
eCl@ss 13
21182101
Lançamento
04/11/1991
CoroPak de lançamento
91.3

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
125 m/min
Avanço por rotação
0,05 mm/r
Espessura máxima do cavaco
0,05 mm/r
Vida da ferramenta
900 s

Para Aços endurecidos · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/r Vida
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC 125 (120 – 125)0,05 (0,02 – 0,1)0,05 (0,02 – 0,1) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de folga principal AN 7
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE CB20
Código de montagem da pastilha IFS Seção prismática côncava
Código do tamanho do assento da pastilha SSC_M 40
Código do tamanho do assento da pastilha SSC_N 40
Designação da aplicação do quebra-cavacos por fabricante CBMD EG
Espessura da pastilha S 8.106 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE Q-Cut 151.2 — tamanho 40
Largura de corte CW 4.699 mm
Maior tolerância da largura de corte CWTOLU 0.02032 mm
Maior tolerância do raio de canto RETOLU 0.0508 mm
Menor tolerância da largura de corte CWTOLL -0.02032 mm
Menor tolerância do raio de canto RETOLL -0.0508 mm
Número de arestas de corte CEDC 1
Peso do item WT 0.00192 kg
Raio de canto esquerdo REL 0.5588 mm
Raio do canto direito RER 0.5588 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
