N123T3-0340-BG H10F

Pastilhas · Parting and grooving insert

N123T3-0340-BG H10F

Blank de metal duro CoroCut® 3

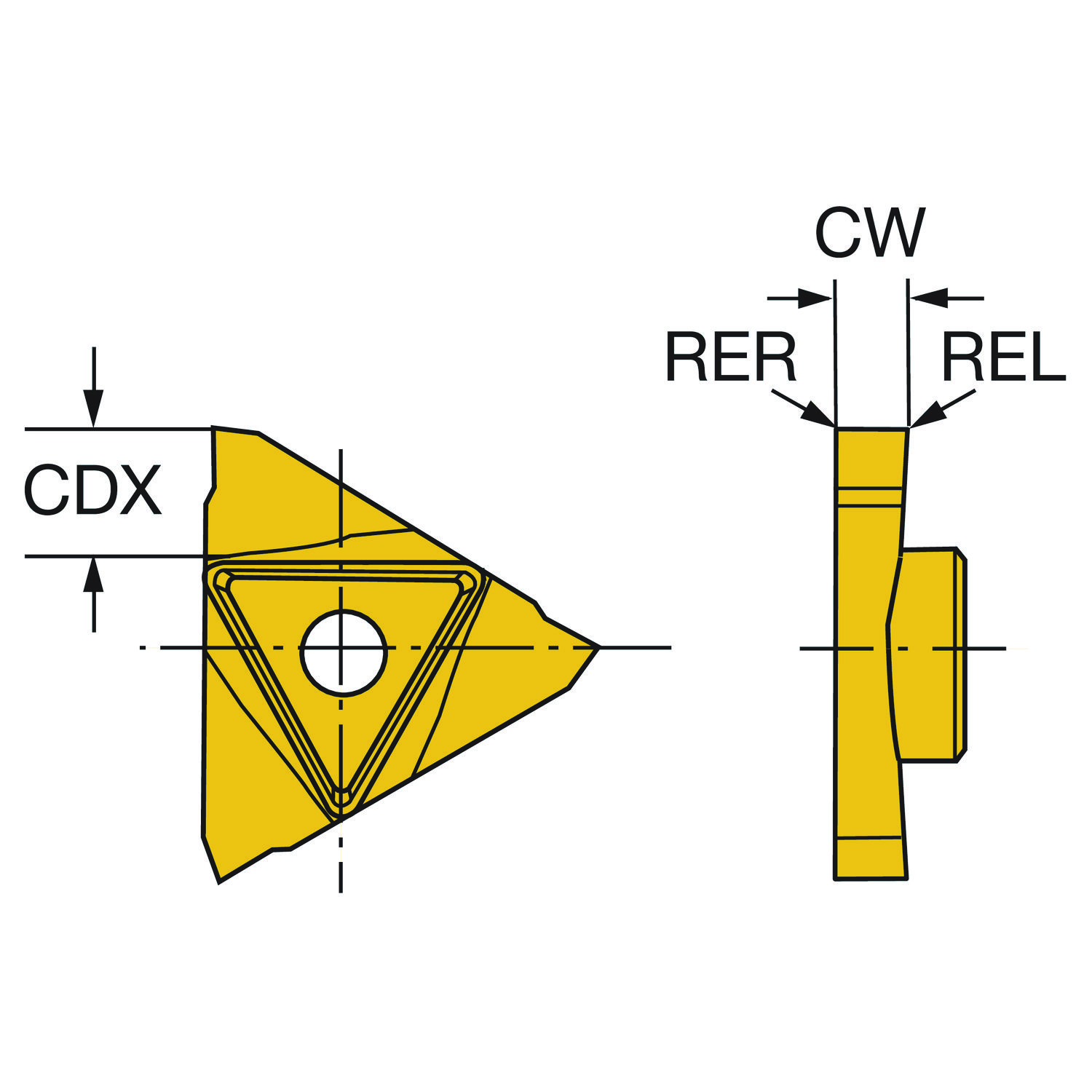

Pastilha geradora de perfil · classe H10F com cobertura Uncoated Grade · espessura 3,73 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe H10F

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
N123T3-0340-BG H10F
Código compactado
N123T3-0340-BGH10F
Material ID
5737082
Família
Pastilhas
Tipo
Parting and grooving insert
Classe
H10F
Cobertura
UNCOAT
Processo de cobertura
Uncoated Grade
Substrato
WC
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
9.36 Gram
EAN
12065524
NCM
820900
UNSPSC
27112800
eCl@ss 13
21182190
Origem
SE
Lançamento
15/08/2005
CoroPak de lançamento
05.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 7
ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE H10F
Código de condições da aresta de corte CECC sharp
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do tamanho do assento da pastilha SSC_M T
Código do tamanho do assento da pastilha SSC_N T
Designação da aplicação do quebra-cavacos por fabricante CBMD BG
Espessura da pastilha S 3.73 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut 3 -style T
ISO Cutting Tool Material ISOMAT Uncoated WC grain size <lt/>1
ISO nível de classificação de material Todos TMC1 PMKN
Largura de corte CW 3.4 mm
Número de arestas de corte CEDC 3
Profundidade máxima de corte CDX 6.4 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio de canto esquerdo REL 0 mm
Raio do canto direito RER 0 mm
Sensor embedded property SEP Não
Sentido HAND Neutro

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
