N123R1-1200-0008-GM 1125 — Foto do produto

Foto do produto

Pastilhas · Pastilha de corte e canal

N123R1-1200-0008-GM 1125

Pastilha CoroCut® 1-2 para usinagem de canais

Pastilha geradora de perfil para aço (ISO P) · classe 1125 com cobertura PVD · espessura 7,49 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1125

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
N123R1-1200-0008-GM 1125
Código compactado
N123R1-1200-0008-GM1125
Material ID
5906254
Família
Pastilhas
Tipo
Pastilha de corte e canal
Classe
1125
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
P
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
28,4 g
EAN
25906254
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182101
Origem
US
Lançamento
22/02/2011
CoroPak de lançamento
11.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
145 m/min
Avanço por rotação
0,25 mm/r
Espessura máxima do cavaco
0,25 mm/r
Vida da ferramenta
900 s

Para Aço · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

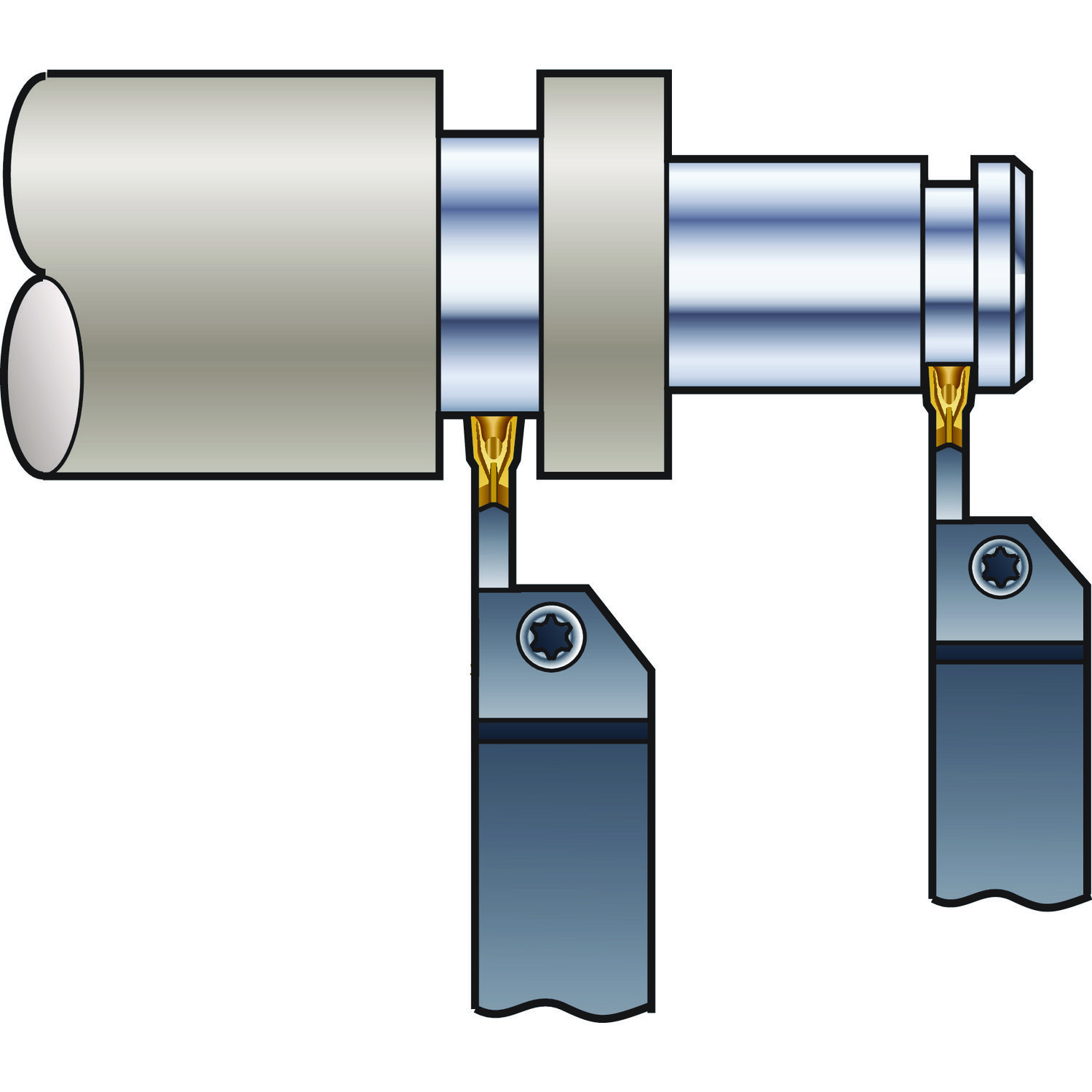

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/r Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 145 (120 – 195)0,25 (0,1 – 0,45)0,25 (0,1 – 0,45) 900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 115 (95 – 155)0,25 (0,1 – 0,45)0,25 (0,1 – 0,45) 900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 27 (22 – 37)0,25 (0,1 – 0,45)0,25 (0,1 – 0,45) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

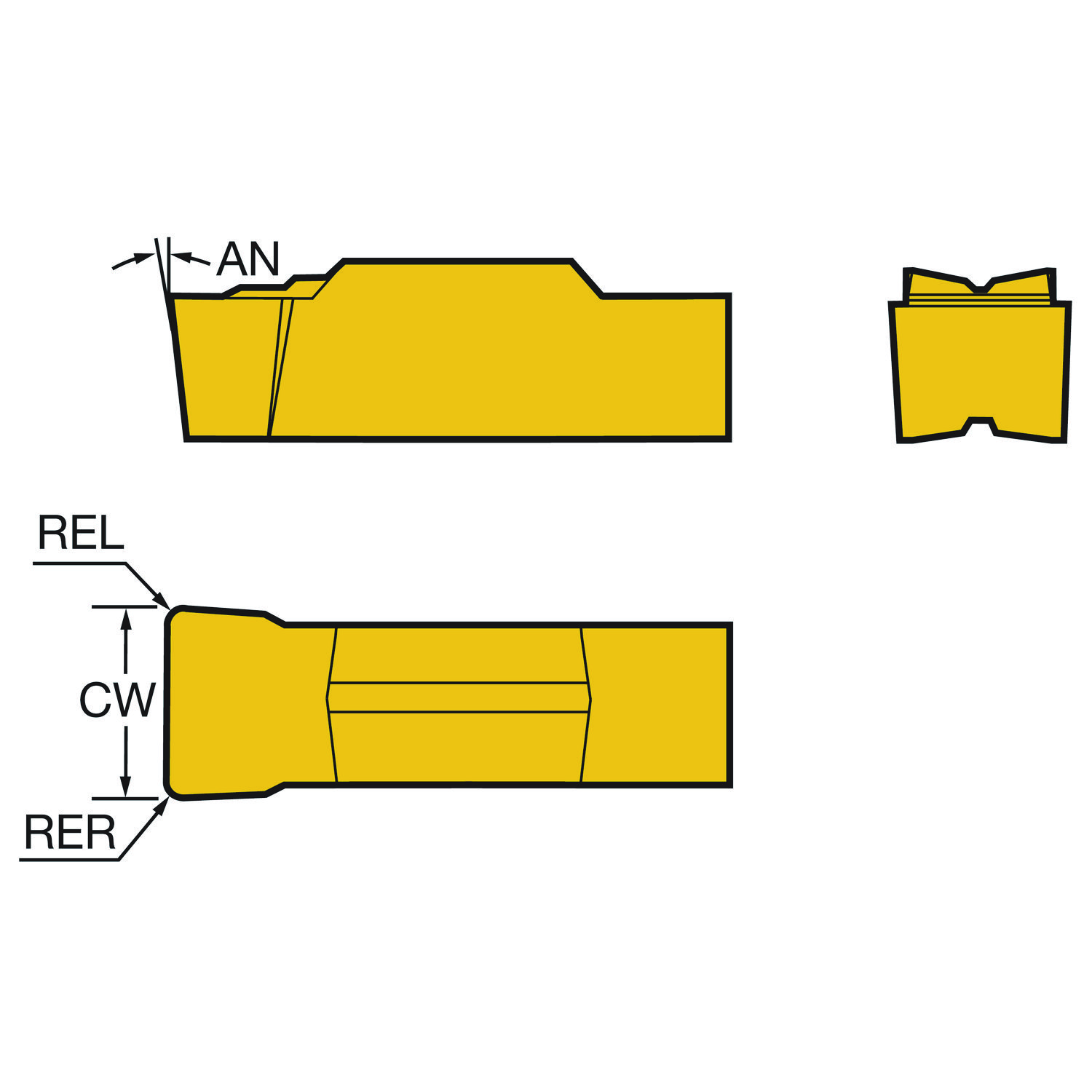

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de folga principal AN 13
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 1125
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Seção prismática côncava com trilho
Código do tamanho do assento da pastilha SSC_M R
Código do tamanho do assento da pastilha SSC_N R
Comprimento de interferência na aresta LIG 25.35 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD GM
Espessura da pastilha S 7.49 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut 1-2 — tamanho R1
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Secundário TMC1 M
ISO nível de classificação de material Todos TMC1 PMKNS
Largura de corte CW 12 mm
Número de arestas de corte CEDC 1
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio de canto esquerdo REL 0.8 mm
Raio do canto direito RER 0.8 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Pré-usinagem com exigência de acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
