N123G1-0300S01025-XB7115

Pastilha CoroCut® 1-2 para torneamento

Pastilha geradora de perfil para aços endurecidos (ISO H) · classe 7115 com cobertura PVD · espessura 4,33 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 7115

Indicada em 1º lugar para: H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: N123G1-0300S01025-XB7115
Código compactado: N123G1-0300S01025-XB7115
Material ID: 7485120
Família: Pastilhas
Tipo: Pastilha de corte e canal
Classe: 7115
Cobertura: TIN
Processo de cobertura: PVD
Substrato: CBN
Material ISO principal: H
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 2,38 g
EAN: 7323223360106
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182101
Origem: PL
Lançamento: 22/02/2018
CoroPak de lançamento: 18.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 175 m/min
Avanço por rotação: 0,6 mm/r
Profundidade de corte: 0,1 mm
Espessura máxima do cavaco: 0,09 mm/r
Vida da ferramenta: 900 s

Para Aços endurecidos · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 9°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC	175 (165 – 185)	0,6 (0,4 – 0,8)	0,09 (0,06 – 0,12)	0,1 (0,08 – 0,12)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

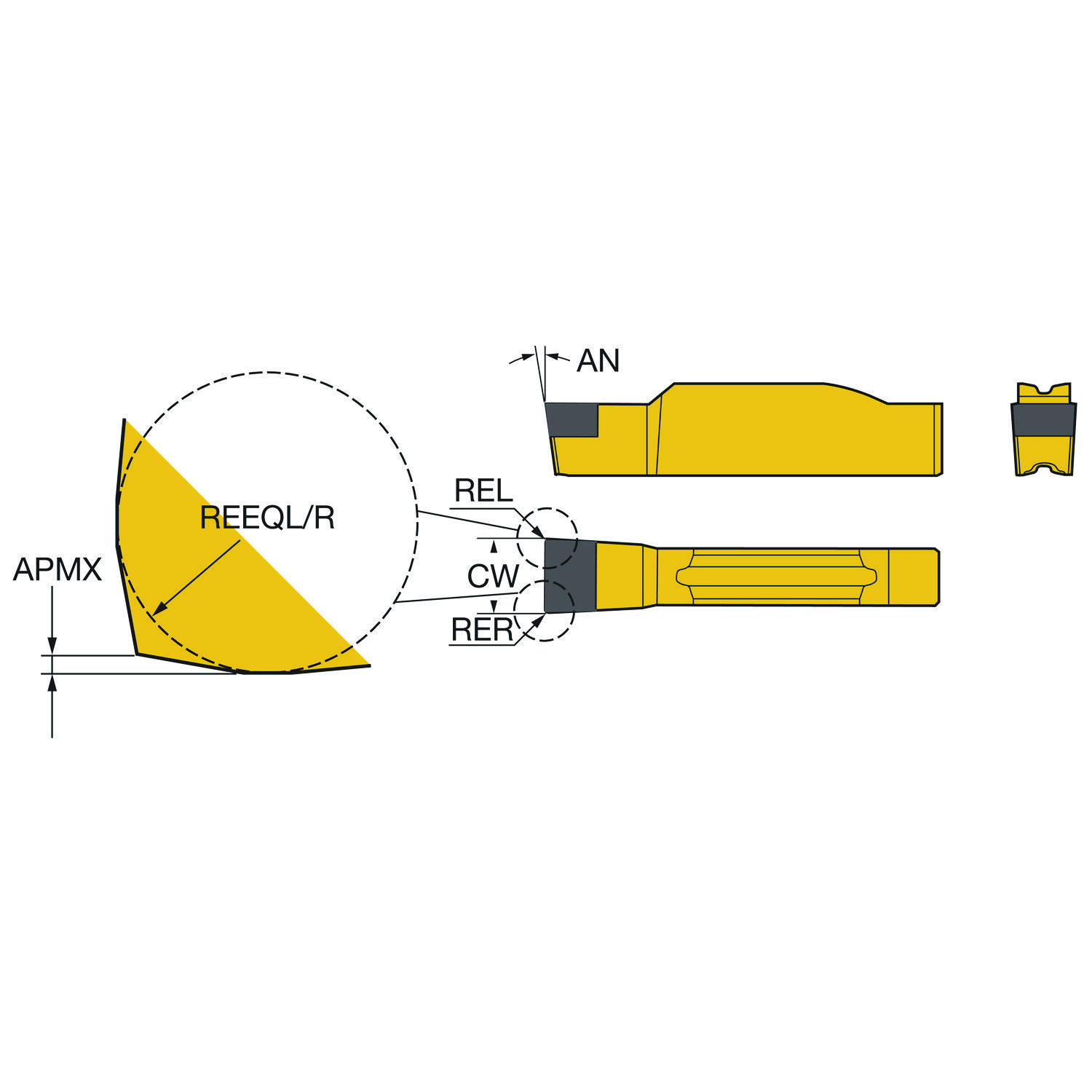

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de folga principal	AN	7
Ângulo do corpo da ferramenta em relação à máquina	BAMS	0
Classe	GRADE	7115
Código de condições da aresta de corte	CECC	Chanfrada e arredondada
Código de montagem da pastilha	IFS	Seção prismática côncava
Código do tamanho do assento da pastilha	SSC_M	G
Código do tamanho do assento da pastilha	SSC_N	G
Designação da aplicação do quebra-cavacos por fabricante	CBMD	XB
Espessura da pastilha	S	4.33 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroCut 1-2 — tamanho G1
ISO Cutting Tool Material	ISOMAT	CBN com cobertura
ISO nível de classificação de material Primário	TMC1	H
ISO nível de classificação de material Todos	TMC1	H
Largura de corte	CW	3 mm
Número de arestas de corte	CEDC	1
Profundidade de corte máxima	APMX	0.12 mm
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio de canto esquerdo	REL	0.4 mm
Raio do canto direito	RER	0.4 mm
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
