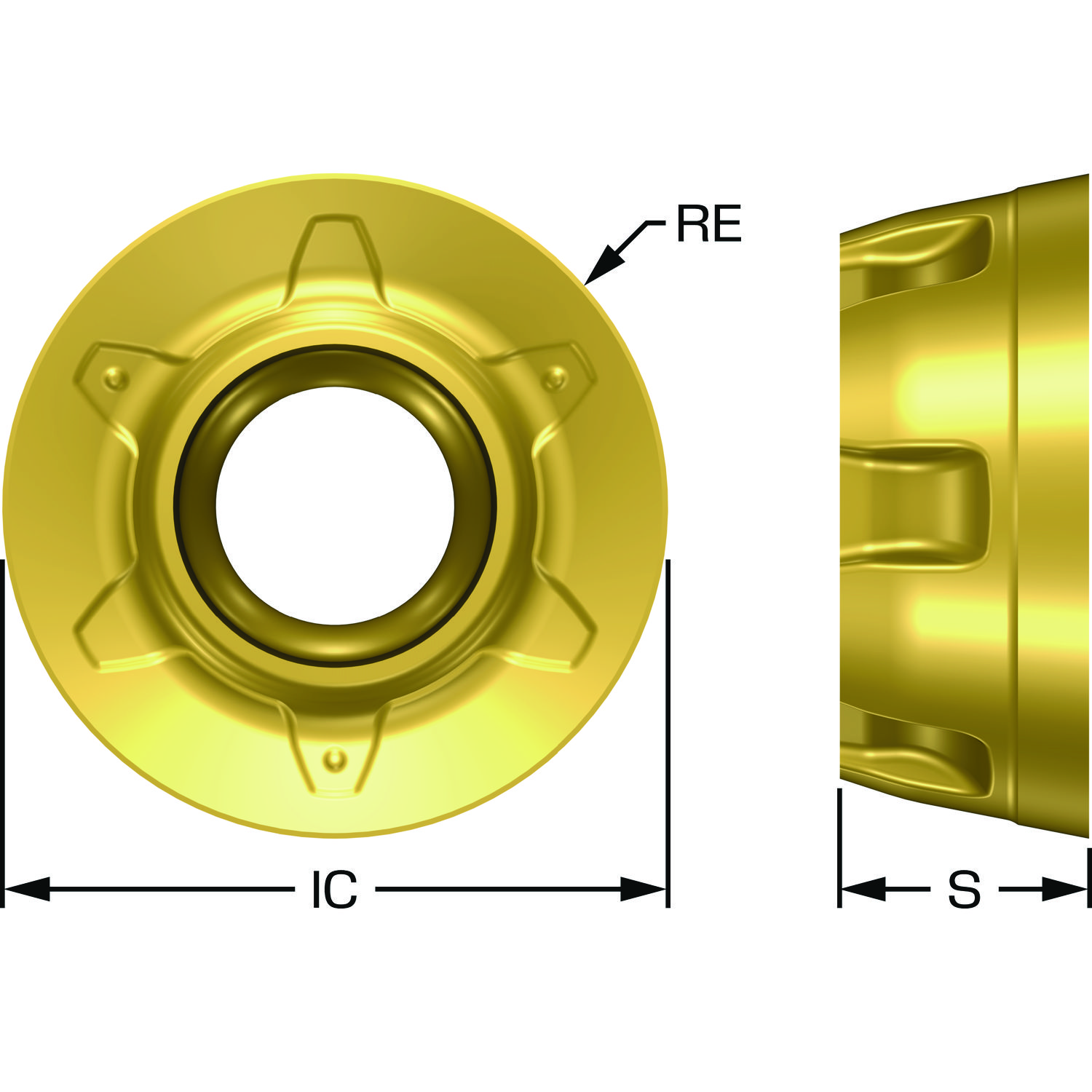

MR20-1245E-L40 1240 — Foto do produto

Foto do produto

Pastilhas · Pastilha de fresamento — geral

MR20-1245E-L40 1240

CoroMill® MR20, insert for milling

Pastilha para fresamento para aço inoxidável (ISO M) · classe 1240 com cobertura PVD · círculo inscrito 12 mm, raio de ponta 6 mm, espessura 4,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1240

Indicada em 1º lugar para: M (aço inoxidável)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
MR20-1245E-L40 1240
Código compactado
MR20-1245E-L401240
Material ID
8934140
Família
Pastilhas
Tipo
Pastilha de fresamento — geral
Classe
1240
Cobertura
TIALSIN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
M
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
4,696 g
EAN
7323229244882
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182010
Origem
US
Lançamento
22/02/2026
CoroPak de lançamento
26.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
150 m/min
Avanço por dente
0,14 mm
Espessura máxima do cavaco
0,12 mm
Vida da ferramenta
2.400 s

Para Aço inoxidável · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Depth of cut 3 mm

Material vc m/minfz mmhex mm Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 150 (135 – 165)0,14 (0,06 – 0,23)0,12 (0,05 – 0,2) 2.400 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída da pastilha GAN 17
Classe GRADE 1240
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha SC Redonda
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 12
Designação da aplicação do quebra-cavacos por fabricante CBMD L40
Diâmetro do círculo inscrito IC 12 mm
Diâmetro do furo de fixação D1 4.3 mm
Espessura da pastilha S 4.5 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill MR20 -12
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Primário TMC1 M
ISO nível de classificação de material Todos TMC1 MS
Número de arestas de corte CEDC 6
Profundidade de corte máxima APMX 3 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 6 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Leve

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
