MB-07TH100VM-10L 1025

Cabeça CoroCut® MB inteiriça de metal duro para torneamento de roscas

Ferramenta para torneamento para aço (ISO P) · classe 1025 com cobertura PVD · comprimento funcional 3,2 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1025

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: MB-07TH100VM-10L 1025
Código compactado: MB-07TH100VM-10L1025
Material ID: 5735679
Família: Ferramentas
Tipo: Torneamento de rosca — inteiriça
Classe: 1025
Cobertura: TIALN+TIN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 1,8 g
EAN: 12003051
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21181106
Origem: FR
Lançamento: 15/08/2005
CoroPak de lançamento: 05.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 125 m/min
Vida da ferramenta: 900 s

Para Aço · Rosqueamento. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento

Material	v_c m/min	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	125	900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	90	900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	13	900 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	280	900 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	110	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

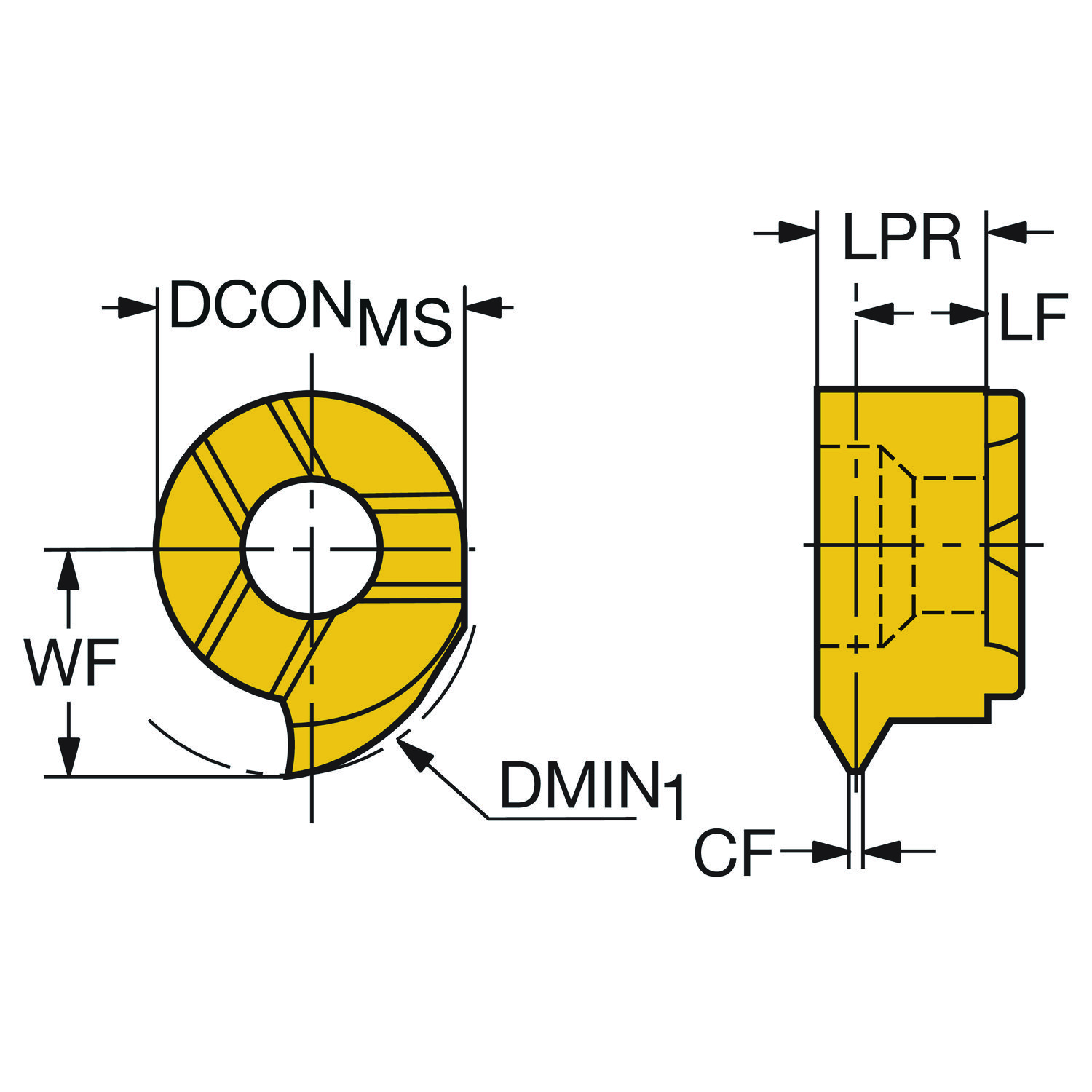

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF	0 mm
Altura teórica da rosca	HA	0.8 mm
Balanço máximo	OHX	3.2 mm
Classe	GRADE	1025
Código de condições da aresta de corte	CECC	Aresta viva
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento da saliência	LPR	3.8 mm
Comprimento funcional	LF	3.2 mm
Diâmetro da conexão	DCONMS	7 mm
Diâmetro mínimo do furo	DMIN	10 mm
Direção da interface de adaptação da máquina	ADINTMS	CoroCut MB — tamanho 07
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PMKNSH
Largura funcional	WF	5.8 mm
Máximo de roscas por polegadas	TPIX	25
Mínimo de roscas por polegadas	TPIN	20
Passo máximo da rosca	TPX	1.25 mm
Passo mínimo da rosca	TPN	1 mm
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda

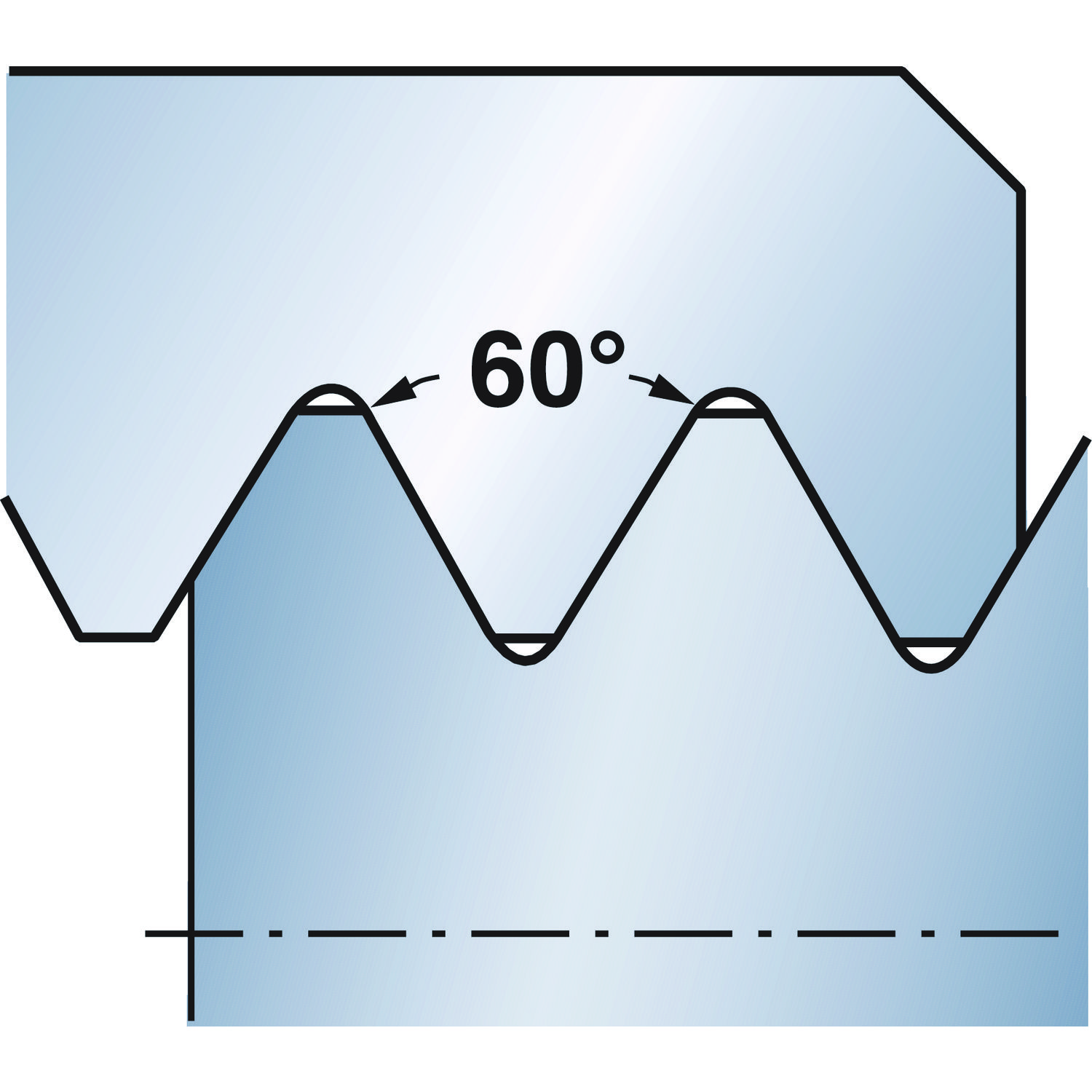

Tipo de formato de rosca	THFT	M (métrica 60°), MF 60°, UN 60°, UNC 60°, UNF 60°
Tipo de perfil da rosca	TPT	Perfil parcial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
