Ferramentas · Ferramenta multifuncional de fresar e tornear
M-32C6-39011C09D07
Porta Ferramenta multifuncional CoroPlex™ MT para torneamento e fresamento

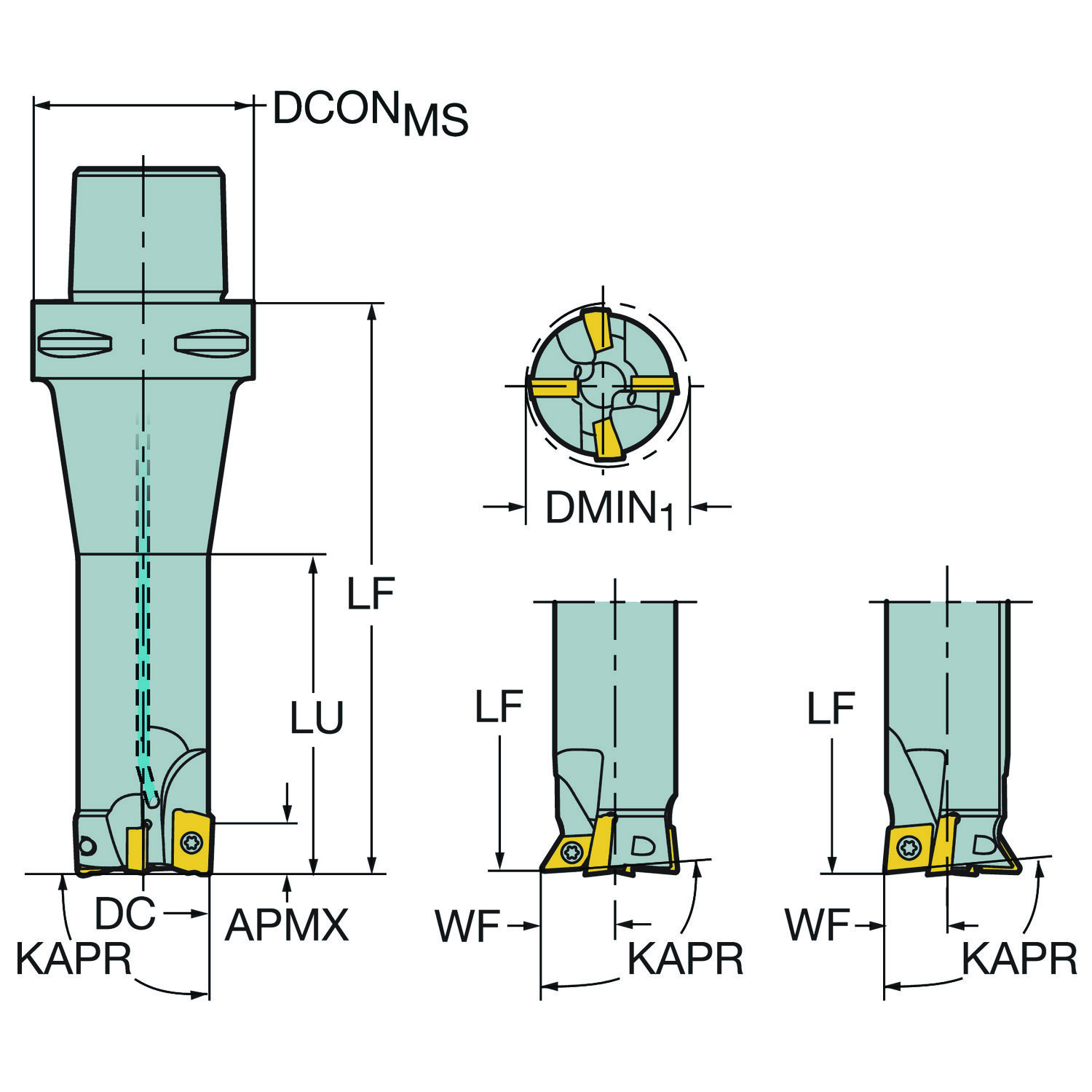

Ferramenta multifuncional. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- M-32C6-39011C09D07
- Código compactado
- M-32C6-39011C09D07
- Material ID
- 5735290
- Família
- Ferramentas
- Tipo
- Ferramenta multifuncional de fresar e tornear
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,781 kg
- EAN
- 12076444
- NCM
- 846693
- UNSPSC
- 27112803
- eCl@ss 13
- 21180890
- Origem
- DE
- Lançamento
- 15/08/2005
- CoroPak de lançamento
- 05.2
Arquivos CAD

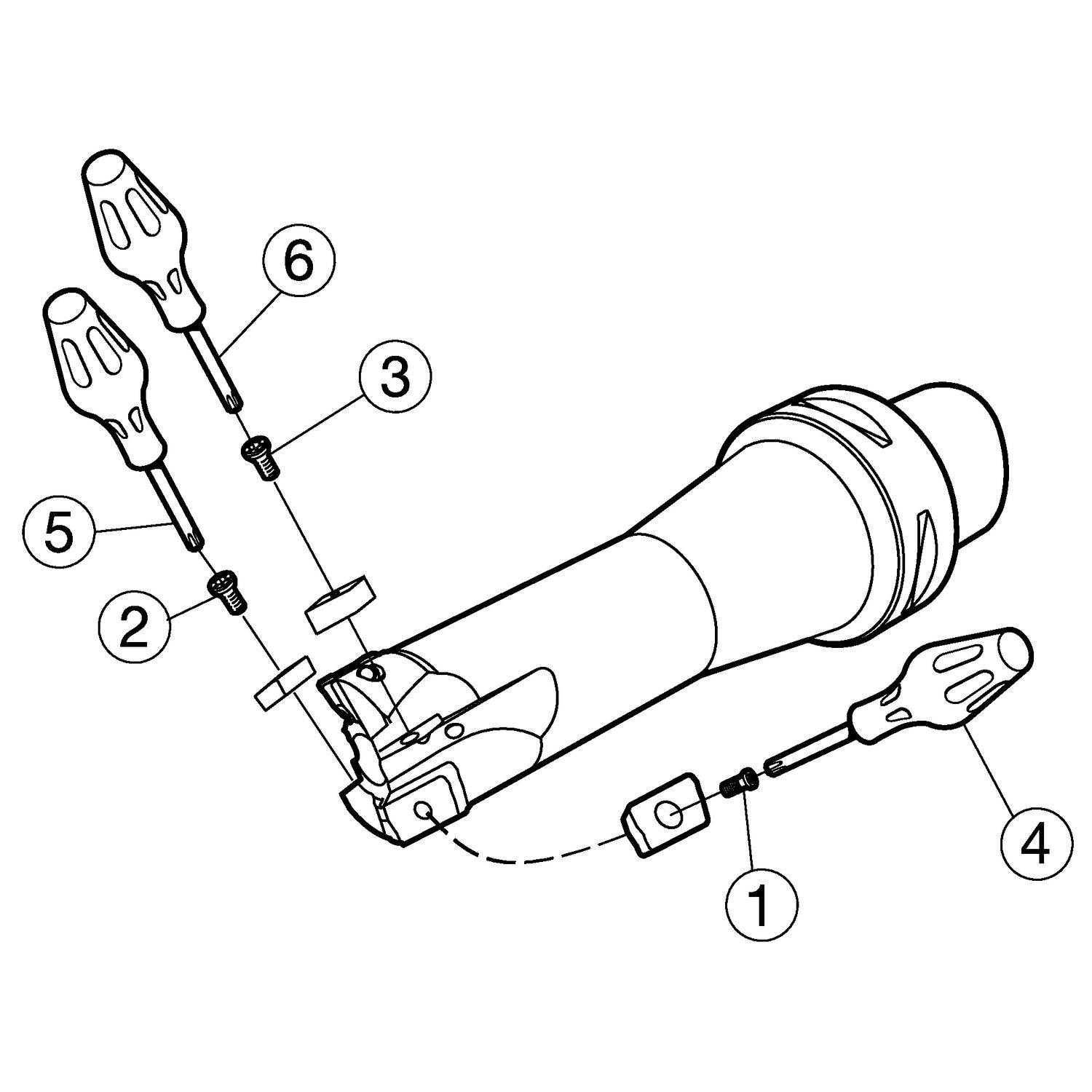

Itens inclusos
- 2 × 5513 020-35 Parafuso
- 1 × 5513 020-09 Parafuso
- 1 × 5513 020-03 Parafuso
- 1 × 5680 046-01 Chave de parafuso
- 1 × 5680 046-02 Chave de parafuso
- 1 × 5680 046-03 Chave de parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HFT1 | 0 mm |
| Altura funcional | HFT2 | 0 mm |
| Ângulo do corpo da ferramenta em relação à peça | BAWST1 | 0 |
| Ângulo do corpo da ferramenta em relação à peça | BAWST2 | 0 |
| Balanço máximo | OHXT1 | 164.3 mm |
| Balanço máximo | OHXT2 | 163.9 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica e radial |
| Comprimento funcional | LFT1 | 164.3 mm |
| Comprimento funcional | LFT2 | 163.9 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro do corpo | BD | 29.6 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C6 |
| Largura funcional | WFT1 | 15.45 mm |
| Largura funcional | WFT2 | 15.41 mm |
| Numero standard | STDNO | ISO26623-1 |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HANDT1 | Esquerda |
| Sentido | HANDT2 | Esquerda |
| Tipo código de saída de refrigeração | CXSCT1 | Saída axial inclinada |
| Tipo código de saída de refrigeração | CXSCT2 | Saída axial inclinada |
