Sandvik Coromant · Catálogo · Pastilhas · Pastilha para torneamento · Geral
Foto do produto
Pastilhas · Pastilha de torneamento — geral
LNUX 32 12 48-PM 4325
Pastilha para retorneamento de rodeiros
Pastilha para torneamento · classe 4325 com cobertura CVD · raio de ponta 4,75 mm, espessura 12,7 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 4325
Indicada em 1º lugar para: P (aço)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.
Dados principais
- Código ISO
- LNUX 32 12 48-PM 4325
- Código compactado
- LNUX321248-PM4325
- Material ID
- 6639536
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- 4325
- Cobertura
- TICN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário
- 98,04 g
- EAN
- 26639536
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182004
- Origem
- SE
- Lançamento
- 21/02/2015
- CoroPak de lançamento
- 15.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

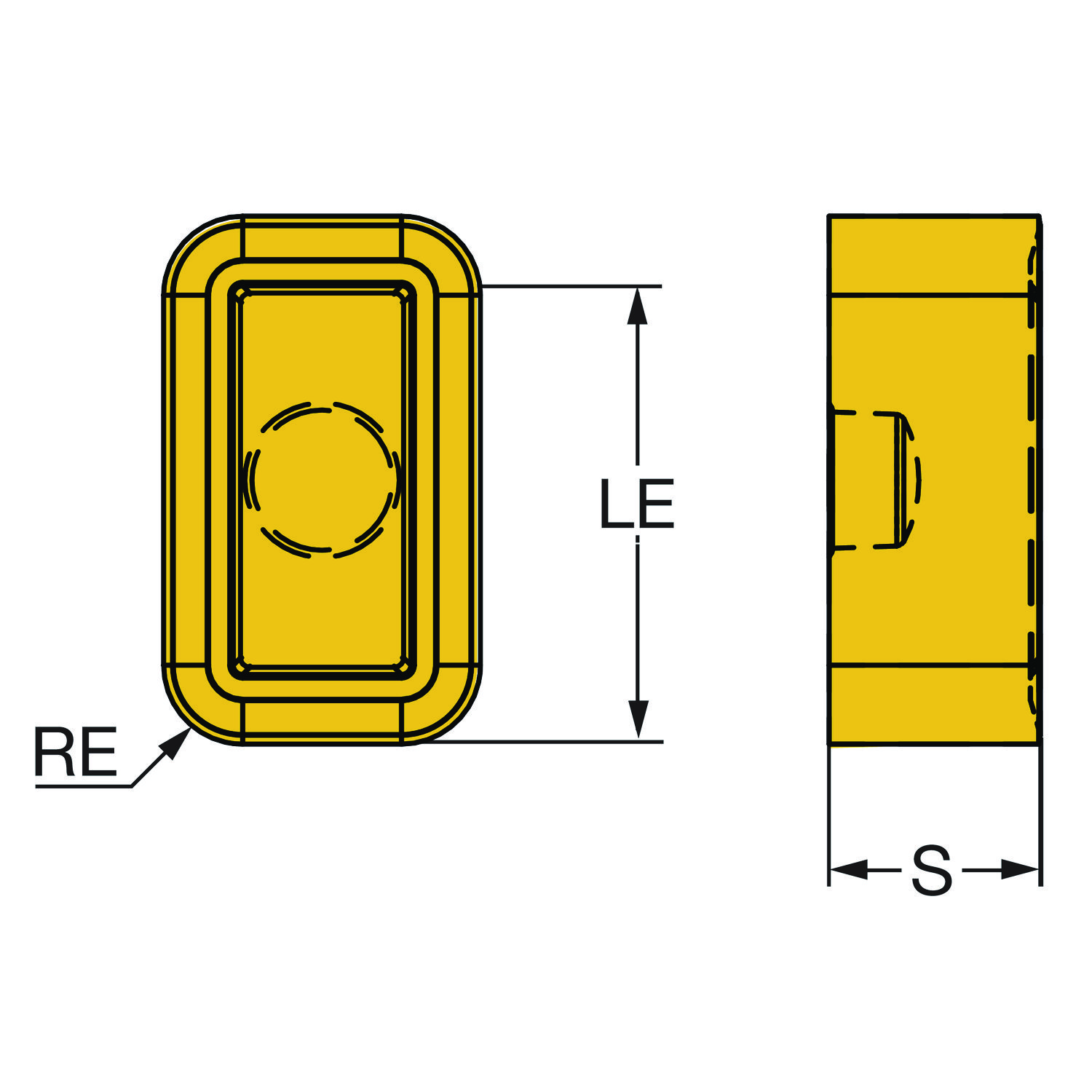

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Ângulo de folga principal | AN | 0 |
| Ângulo de saída da pastilha | GAN | 10 |
| Classe | GRADE | 4325 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Furo de fixação cilíndrico |
| Código do formato da pastilha | SC | Retangular |
| Código do tamanho do assento da pastilha | SSC_M | 32 |
| Código do tamanho do assento da pastilha | SSC_N | 32 |
| Comprimento efetivo da aresta de corte | LE | 27 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PM |
| Diâmetro do furo de fixação | D1 | 7.92 mm |
| Espessura da pastilha | S | 12.7 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | LN3212 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | P |
| Largura da pastilha | W1 | 19.05 mm |
| Número de arestas de corte | CEDC | 2 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 4.75 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
Mesmo formato e tamanho — outras classes e geometrias.
LNUX 32 12 48-PR 4215 Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
