LG123H1-0200-0010-RS1115

Pastilhas · Parting and grooving insert

LG123H1-0200-0010-RS1115

Pastilha CoroCut® 1-2 para perfilamento

Pastilha geradora de perfil para aço inoxidável (ISO M) · classe 1115 com cobertura PVD · raio de ponta 1 mm, espessura 4,35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1115 Em descontinuação

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

LG123H1-0200-0010-RS1205 — CoroCut® 1-2, insert for profiling

Classe diferente x o produto original – Verifique a velocidade de corte.

Dados principais

Código ISO
LG123H1-0200-0010-RS1115
Código compactado
LG123H1-0200-0010-RS1115
Material ID
5734047
Família
Pastilhas
Tipo
Parting and grooving insert
Classe
1115
Cobertura
TIALN+TIALN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
M
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
6.6 Gram
EAN
12383486
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182110
Origem
SE
Lançamento
23/09/2009
CoroPak de lançamento
09.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
195 m/min
Avanço por rotação
0,1 mm/r
Profundidade de corte
0,5 mm
Espessura máxima do cavaco
0,1 mm/r
Vida da ferramenta
900 s

Para Aço inoxidável · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

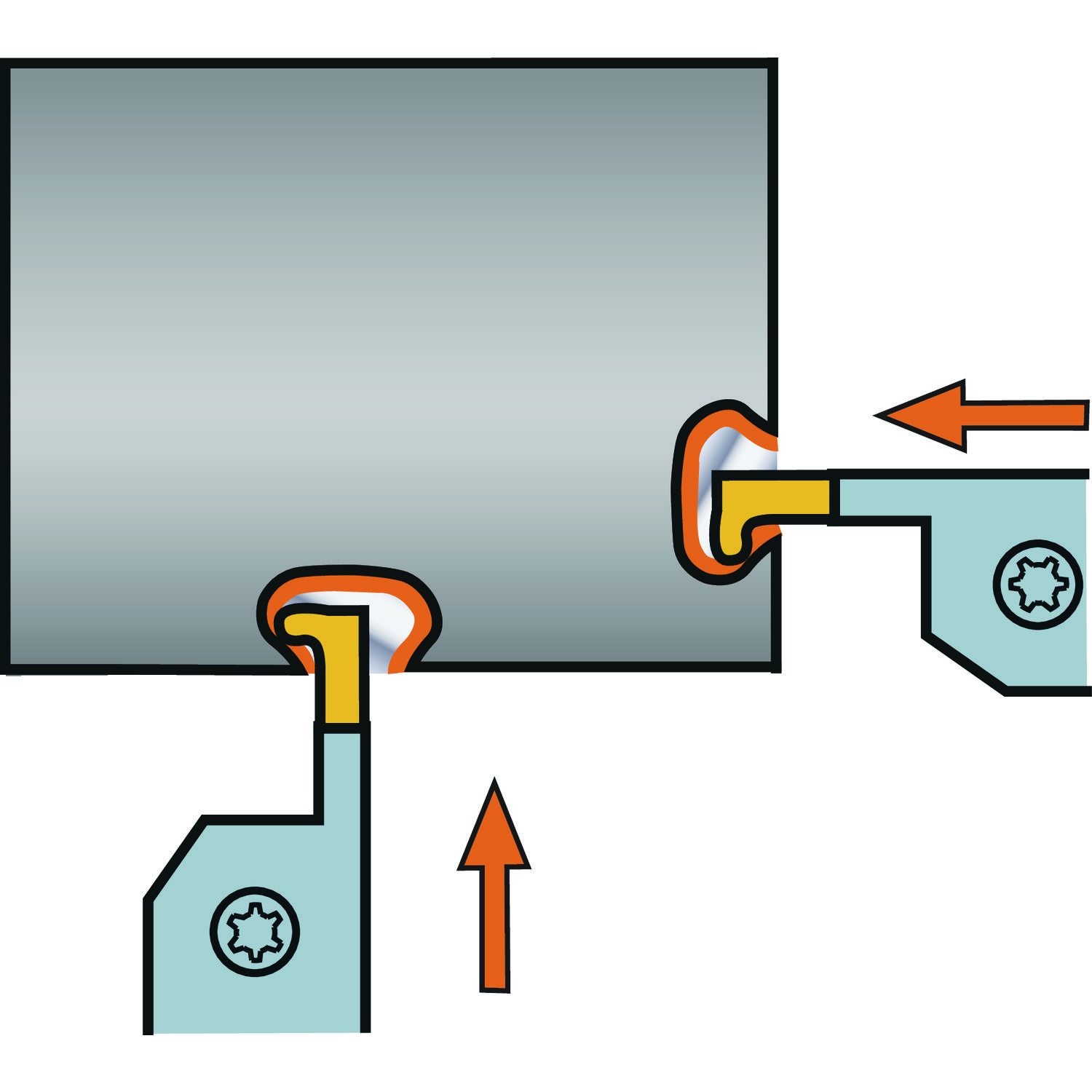

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/rap mm Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 195 (170 – 245)0,1 (0,05 – 0,21)0,1 (0,05 – 0,15)0,5 (0,1 – 0,8) 900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 45 (40 – 60)0,1 (0,05 – 0,21)0,1 (0,05 – 0,15)0,5 (0,1 – 0,8) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

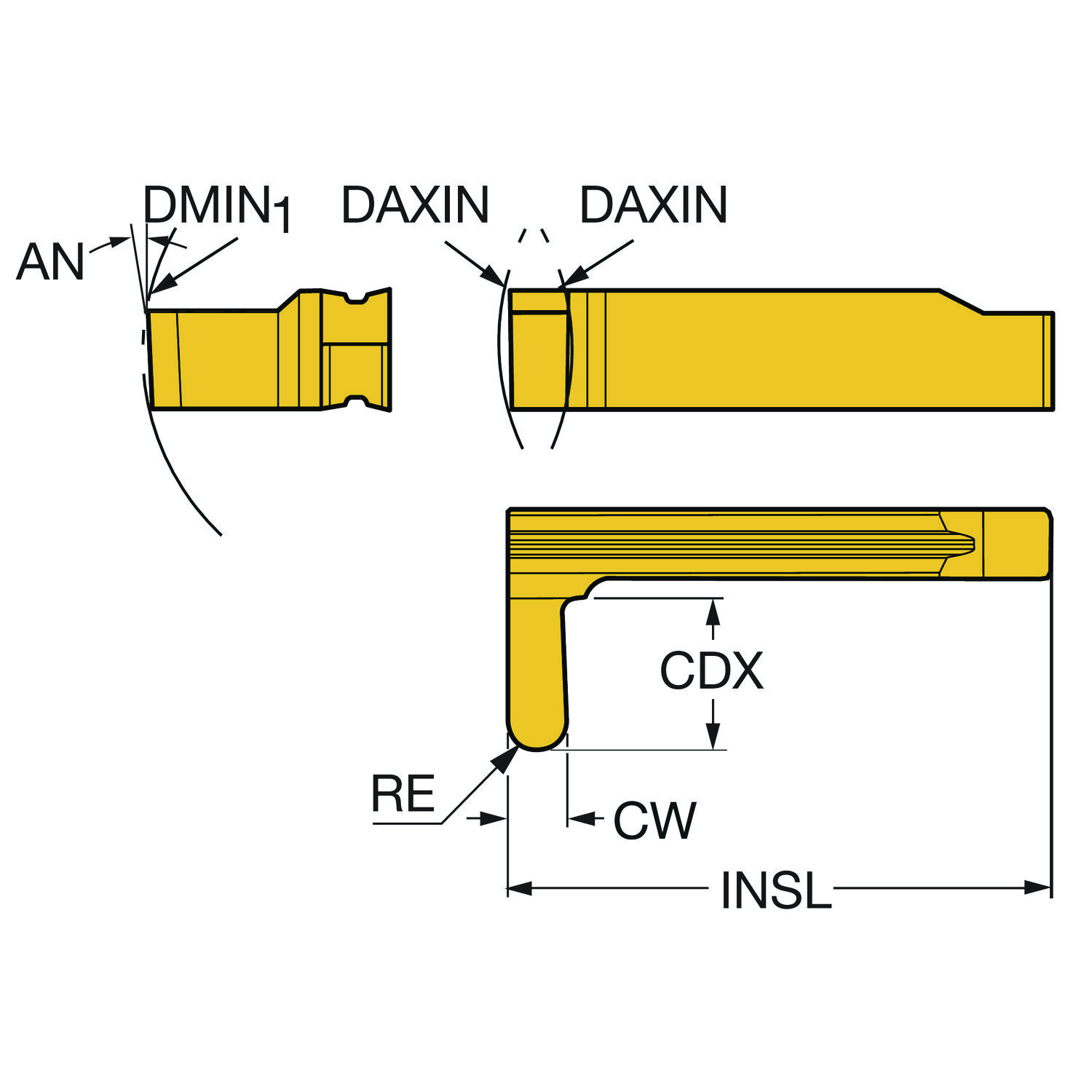

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 7
Ângulo de saída da pastilha GAN 0
ângulo do corpo da ferramenta em relação à máquina BAMS 90
Classe GRADE 1115
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Concave prismatic section with rail
Código do tamanho do assento da pastilha SSC_M HX
Código do tamanho do assento da pastilha SSC_N HX
Designação da aplicação do quebra-cavacos por fabricante CBMD RS
Diâmetro interno mínimo do canal axial DAXIN 100 mm
Diâmetro mínimo do furo DMIN 44 mm
Espessura da pastilha S 4.35 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut 1-2 -size HX1
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 M
ISO nível de classificação de material Secundário TMC1 S
ISO nível de classificação de material Todos TMC1 PMS
Largura de corte CW 2 mm
Número de arestas de corte CEDC 1
Profundidade de corte máxima APMX 0.8 mm
Profundidade máxima de corte CDX 4 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 1 mm
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
