LEHT 18 04 16R-PL2 1230

Pastilha T-Max® Long Edge para fresamento

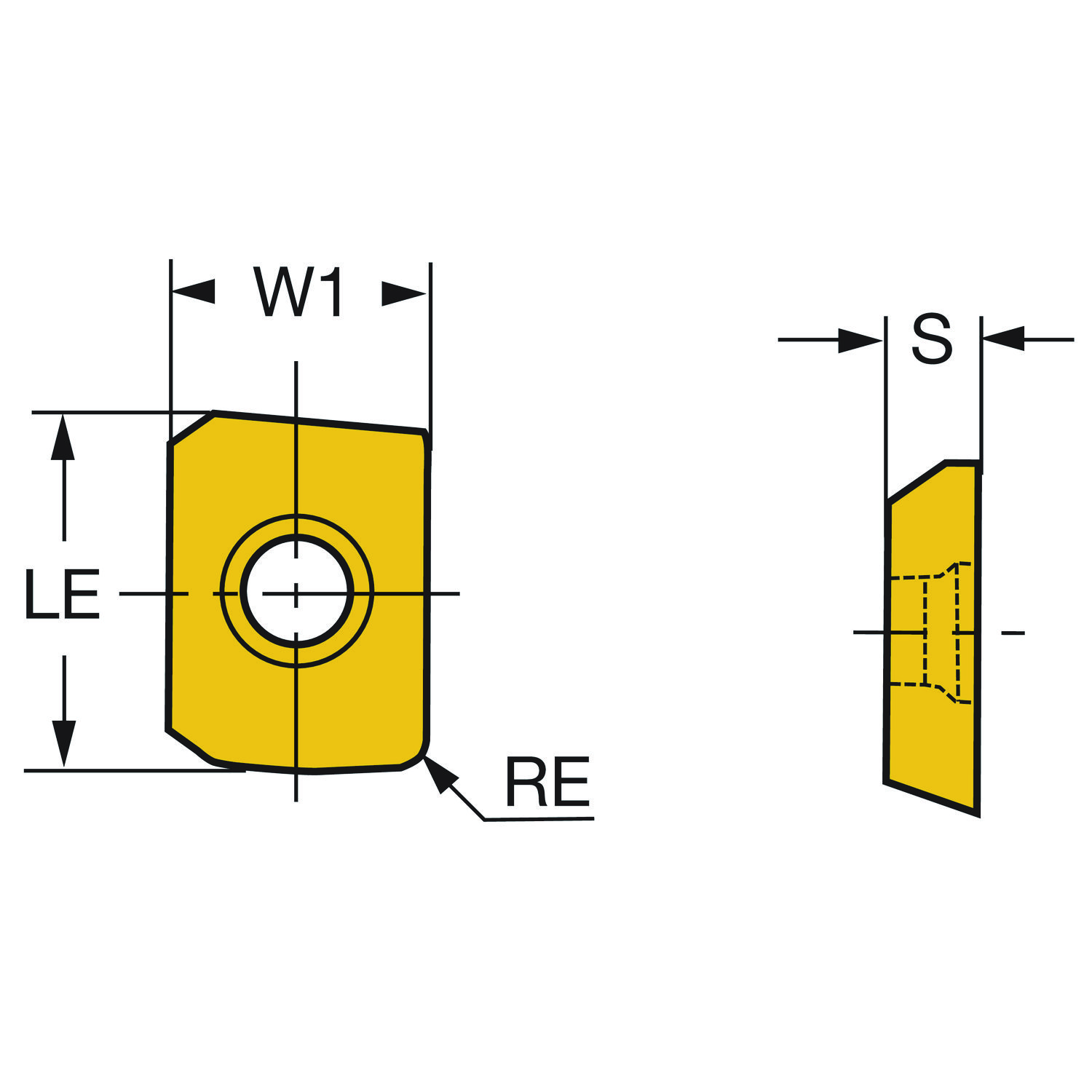

Pastilha para fresamento para aço (ISO P) · classe 1230 com cobertura PVD · raio de ponta 1,6 mm, espessura 4,75 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1230

Indicada em 1º lugar para: P (aço), M (aço inoxidável), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: LEHT 18 04 16R-PL2 1230
Código compactado: LEHT180416R-PL21230
Material ID: 8519256
Família: Pastilhas
Tipo: Pastilha de fresamento — geral
Classe: 1230
Cobertura: TIALSIN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 10 g
EAN: 7323227869353
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182004
Origem: SE
Lançamento: 25/09/2024
CoroPak de lançamento: 24.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 360 m/min
Avanço por dente: 0,06 mm
Espessura máxima do cavaco: 0,06 mm
Vida da ferramenta: 2.400 s

Para Aço · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 90°

Material	v_c m/min	f_z mm	h_ex mm	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	360 (350 – 370)	0,06 (0,03 – 0,12)	0,06 (0,03 – 0,12)	2.400 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	175 (175 – 180)	0,06 (0,03 – 0,12)	0,06 (0,03 – 0,12)	1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da ponta da pastilha	EPSR	90
Classe	GRADE	1230
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha	SC	Retangular
Código do tamanho do assento da pastilha	SSC_M	18
Código do tamanho do assento da pastilha	SSC_N	18
Comprimento efetivo da aresta de corte	LE	19 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	PL
Diâmetro do furo de fixação	D1	5.7 mm
Espessura da pastilha	S	4.75 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	LE1804
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PMNSH
Largura da pastilha	W1	13.72 mm
Número de arestas de corte	CEDC	1
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio do canto	RE	1.6 mm
Sensor embutido	SEP	Não
Sentido	HAND	Direita
Tipo de operação	CTPT	Leve

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
