Pastilhas · Pastilha de fresamento — geral
LDHT 19 04 00-PL 1130
Pastilha T-Max® Long Edge para fresamento

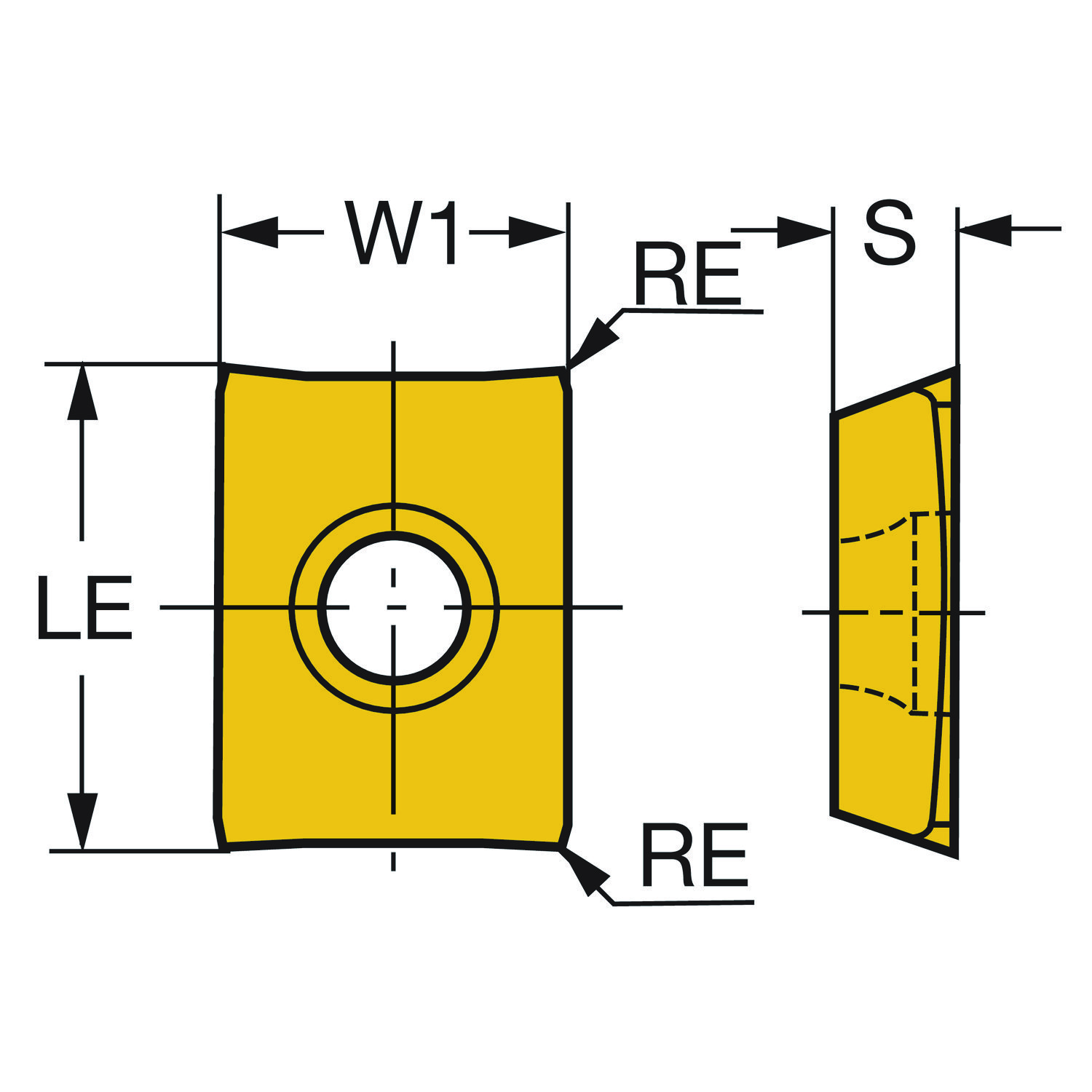

Pastilha para fresamento · classe 1130 com cobertura PVD · raio de ponta 0,2 mm, espessura 4,75 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1130
Indicada em 1º lugar para: P (aço), M (aço inoxidável), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- LDHT 19 04 00-PL 1130
- Código compactado
- LDHT190400-PL1130
- Material ID
- 6971934
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- 1130
- Cobertura
- ALTICRN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 9,09 g
- EAN
- 7323220772568
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182004
- Origem
- SE
- Lançamento
- 22/09/2016
- CoroPak de lançamento
- 16.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 90 |
| Classe | GRADE | 1130 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Retangular |
| Código do tamanho do assento da pastilha | SSC_M | 19 |
| Código do tamanho do assento da pastilha | SSC_N | 19 |
| Comprimento efetivo da aresta de corte | LE | 19.1 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PL |
| Diâmetro do furo de fixação | D1 | 5.7 mm |
| Espessura da pastilha | S | 4.75 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | LD1904 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PMNSH |
| Largura da pastilha | W1 | 13.77 mm |
| Número de arestas de corte | CEDC | 2 |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 0.2 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Leve |
Suportes que recebem esta pastilha · 4 no catálogo
RA215-051C5-102L Corpo de Fresa T-Max® Long Edge para cantos a 90 graus RA215-076C8-152L Corpo de Fresa T-Max® Long Edge para cantos a 90 graus Nada com esse termo. Tente só o início do código.
Mesmo formato e tamanho — outras classes e geometrias.
LDHT 19 04 00-PL 1230 Últimos produtos visitados
