Pastilhas · Insert - for drill with asymmetrical point

LCMX 03 03 04R-WM 1020

Name: LCMX 03 03 04R-WM 1020
Brand: Sandvik Coromant
SKU: LCMX030304R-WM1020

Pastilha Coromant U para furação

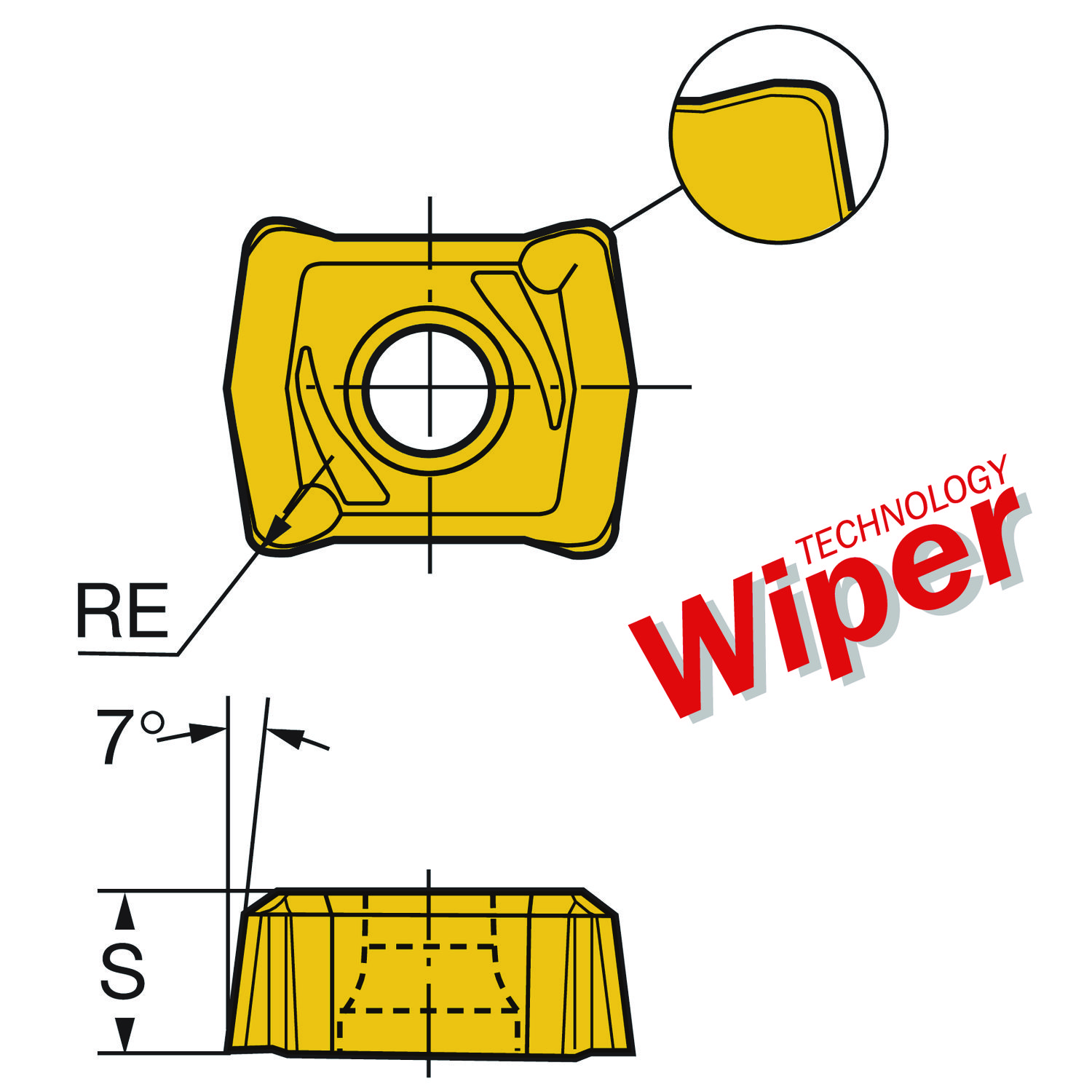

Pastilha para furação para aço (ISO P) · classe 1020 com cobertura PVD · raio de ponta 0,45 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1020 Em descontinuação

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

LCMX 03 03 04R-WM 4344 — Coromant® U insert for drilling

Totalmente intercambiável com o produto original.

Dados principais

Código ISO: LCMX 03 03 04R-WM 1020
Código compactado: LCMX030304R-WM1020
Material ID: 5735041
Família: Pastilhas
Tipo: Insert - for drill with asymmetrical point
Classe: 1020
Cobertura: TIN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário (kg): 1.03 Gram
EAN: 11311440
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182090
Origem: SE
Lançamento: 29/01/2001
CoroPak de lançamento: 01.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 160 m/min
Avanço por rotação: 0,14 mm/r
Vida da ferramenta: 3.000 s

Para Aço · Indexable Drilling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Drilling · LxD 1 undefined

Material	v_c m/min	f_n mm/r	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	160 (105 – 195)	0,14 (0,09 – 0,18)	3.000 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	105 (75 – 125)	0,17 (0,12 – 0,2)	3.300 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	160 (125 – 180)	0,08 (0,04 – 0,1)	2.700 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
ângulo de folga principal	AN	7
Ângulo de saída da pastilha	GAN	15
Classe	GRADE	1020
Código da pastilha	INSUC	P
Código de condições da aresta de corte	CECC	rounded
Código de montagem da pastilha	IFS	Partly cylindrical, 40-60 deg countersink on one or two sides
Código do tamanho do assento da pastilha	SSC_M	3
Código do tamanho do assento da pastilha	SSC_N	7/32
Designação da aplicação do quebra-cavacos por fabricante	CBMD	WM
Diâmetro do furo de fixação	D1	2.5 mm
Espessura da pastilha	S	3.18 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroDrill 881/U LC0303xx
ISO Cutting Tool Material	ISOMAT	Coated WC
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	K
ISO nível de classificação de material Todos	TMC1	PMK
Número de arestas de corte	CEDC	2
Propriedade da aresta Wiper	WEP	Sim
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	single sided
Raio do canto	RE	0.45 mm
Sensor embedded property	SEP	Não
Tipo de operação	CTPT	medium feed

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
