LAF151.37-25-024A30 — Foto do produto

Foto do produto

Ferramentas · Corte e canal axial — intercambiável

LAF151.37-25-024A30

T-Max® Q-Cut, barra de mandrilar para usinagem de canais frontais

Ferramenta para torneamento · comprimento funcional 200 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: QI-LAFH06C25-016A

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

QI-LAFH06C25-016A — Barra de mandrilar CoroCut® QI para usinagem de canais frontais

Não é compatível com pastilhas relacionadas ao produto original.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para LAF151.37-25-024A30.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFPôster — fórmulas de cortes e canaisFolder · Sandvik Coromant · PDFT-Max and T-maxP SiAION 6160 Ceramic with ChipbreakerApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no siteT-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no siteA3-TmaxP-railway-turningApresentação · CoroPak 15.1 · Sandvik Coromant · ler no site

Vídeos

CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operaçãoCoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operaçãoGear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica: tudo sobre T-Max Q · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
LAF151.37-25-024A30
Código compactado
LAF151.37-25-024A30
Material ID
5734806
Família
Ferramentas
Tipo
Corte e canal axial — intercambiável
Peso unitário
627,6 g
EAN
11257606
UNSPSC
27112809
eCl@ss 13
21181004
Lançamento
11/09/2000
CoroPak de lançamento
00.2

Arquivos CAD

Itens inclusos

  • 1 × 3212 012-257 Parafuso de fixação
  • 1 × 5680 043-14 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

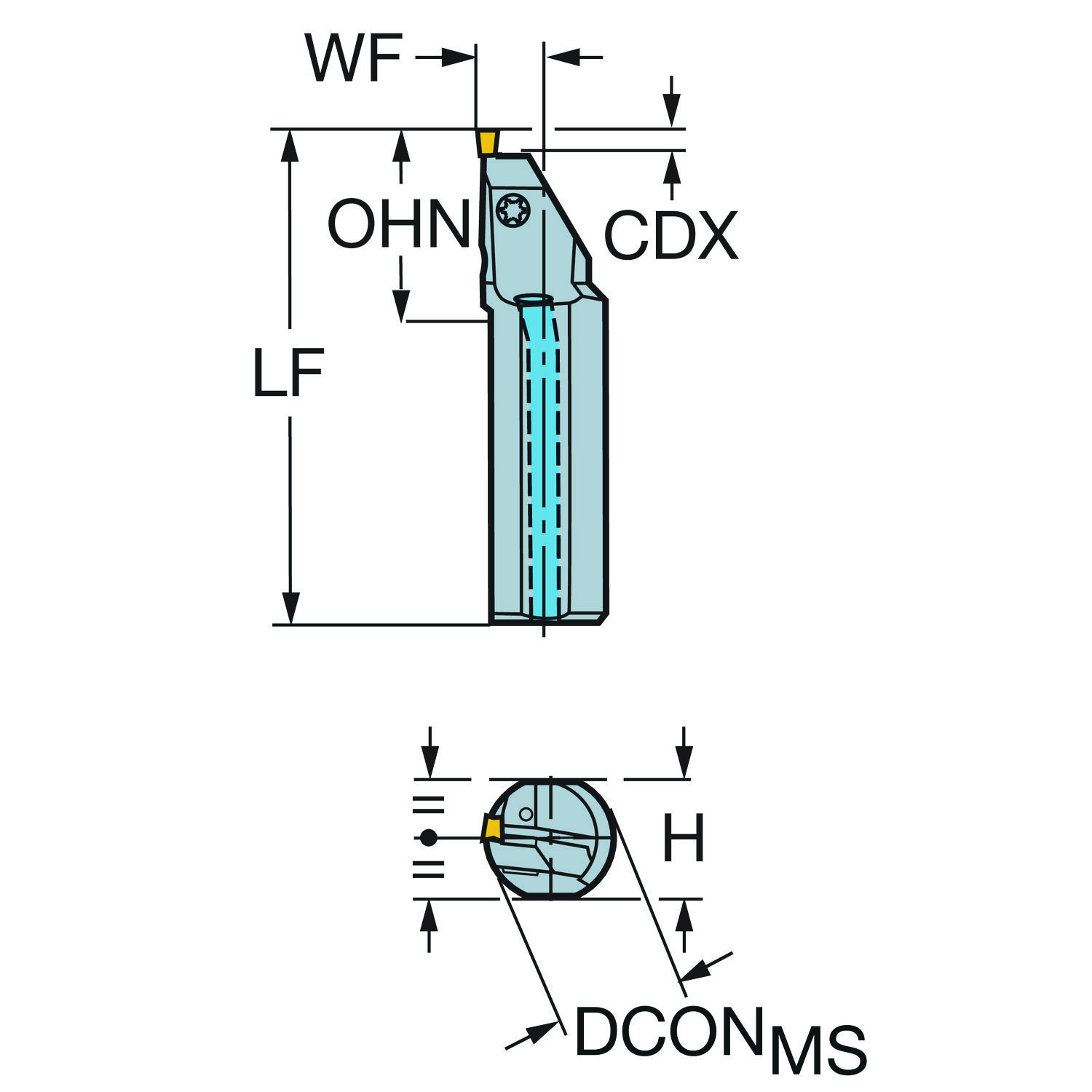

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 23 mm
Altura funcional HF 0.1 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 62.5 mm
Balanço mínimo OHN 31.4 mm
Código do tamanho do assento da pastilha SSC_M 30
Código do tamanho do assento da pastilha SSC_N 30
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 137.5 mm
Comprimento funcional LF 200 mm
Comprimento total OAL 200 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro do corpo BD 25 mm

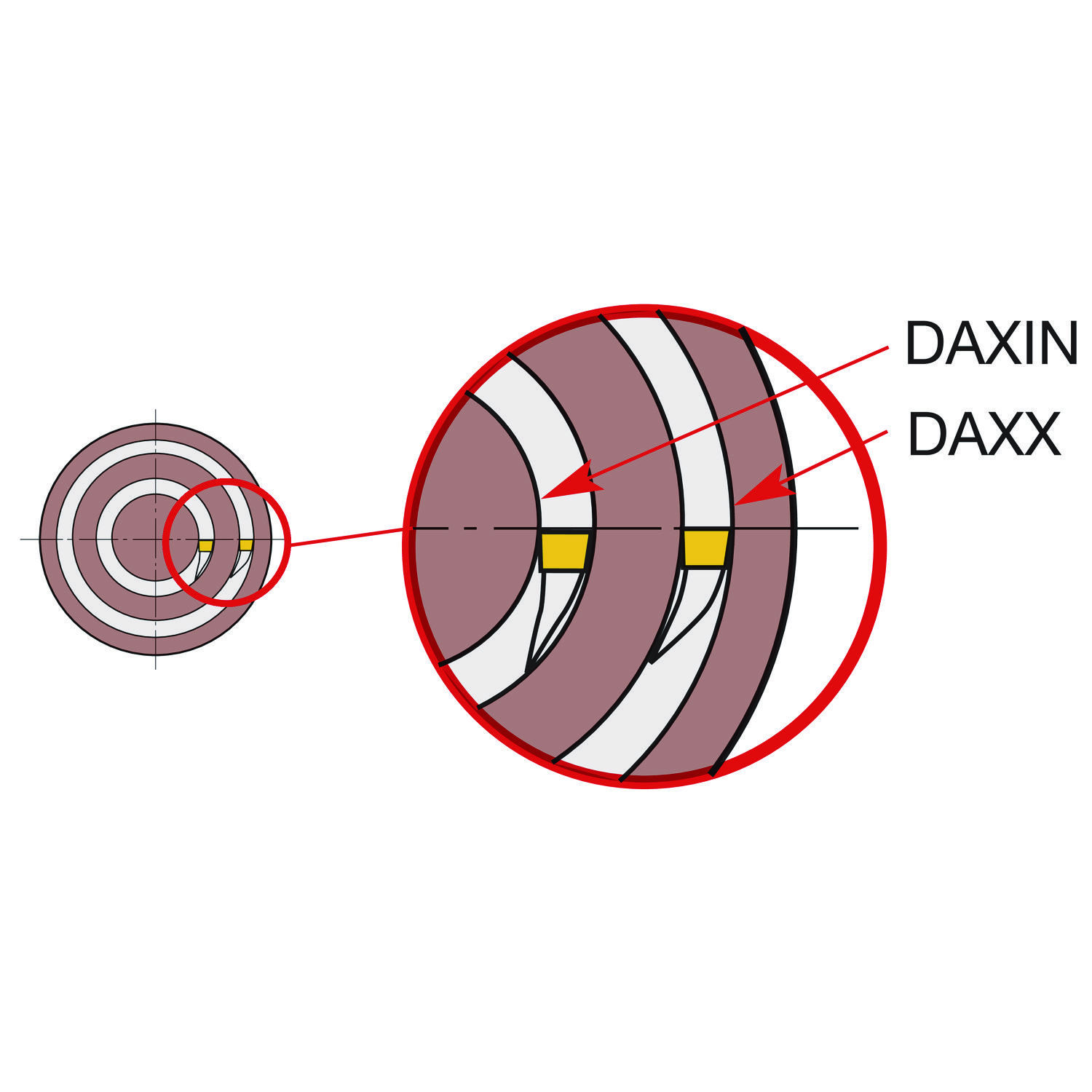

Diâmetro externo máximo do canal axial DAXX 101 mm
Diâmetro interno mínimo do canal axial DAXIN 16 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — métrica: 25
Direção do suporte do canal axial AXGSUP 1
Largura funcional WF 12.75 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Q-Cut — tamanho 30 (N151.3-400-30-7G)
Peso do item WT 0.6276 kg
Pressão de refrigeração CP 10 bar
Profundidade máxima de corte CDX 5.3 mm
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 3 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
