L148D-33-1102 — Foto do produto

Foto do produto

Ferramentas · Cartucho de mandrilar intercambiável

L148D-33-1102

Cápsula para unidades de mandrilamento de precisão

Ferramenta acoplada · comprimento funcional 18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
L148D-33-1102
Código compactado
L148D-33-1102
Material ID
5732433
Família
Ferramentas
Tipo
Cartucho de mandrilar intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
47 g
EAN
10411402
NCM
846610
UNSPSC
23231001
eCl@ss 13
21181590
Origem
DE
Lançamento
05/10/1987
CoroPak de lançamento
87.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

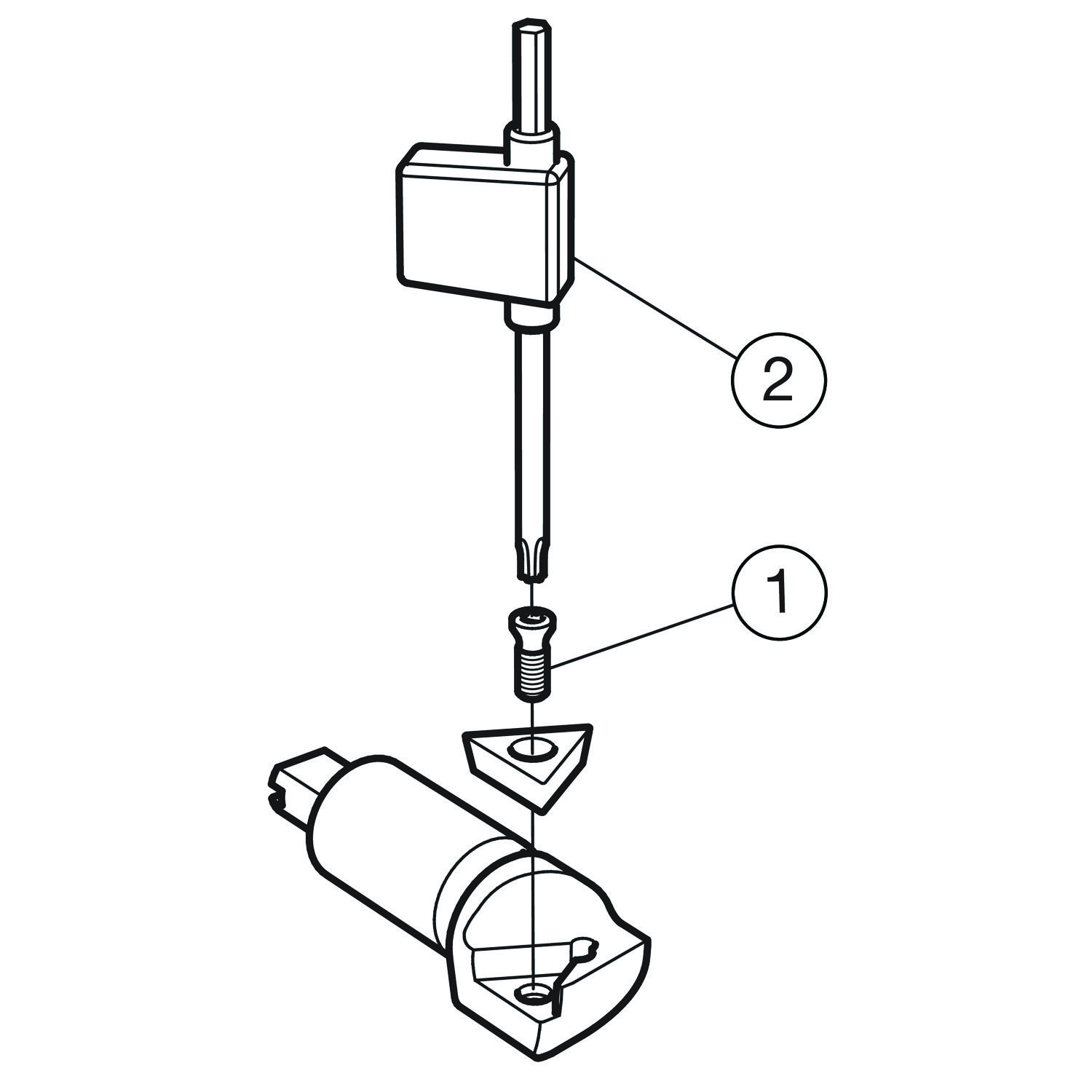

Itens inclusos

  • 1 × 5513 020-03 Parafuso da pastilha
  • 1 × 5680 051-02 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

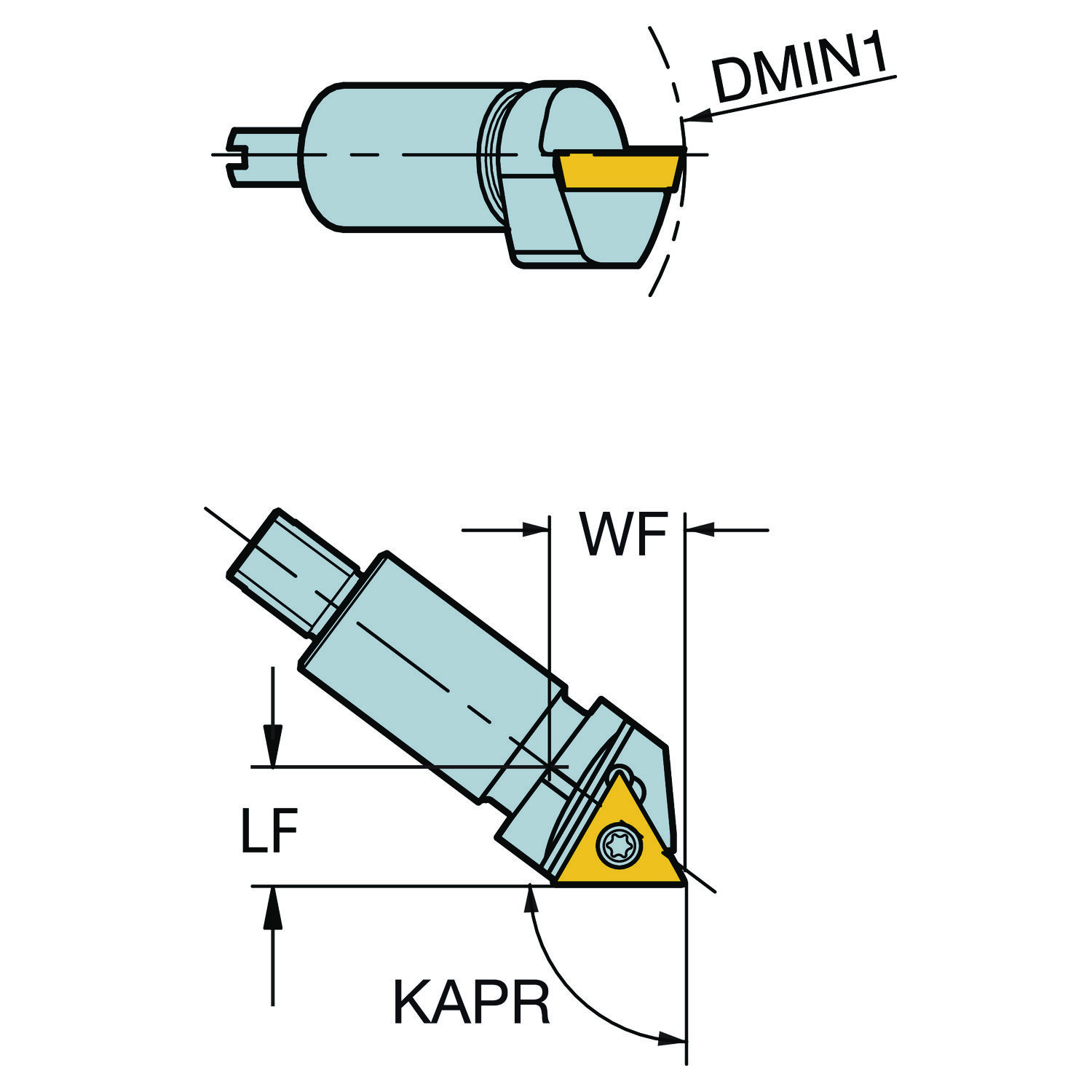

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 60
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 18 mm
Diâmetro mínimo do furo DMIN 42 mm
Direção da interface de adaptação da máquina ADINTMS Fine mandrilamento unidade cartucho -angular montagem — tamanho 33
Largura funcional WF 1.1 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 110200 (RE< 0.4)
Sensor embutido SEP Não
Sentido HAND Esquerda
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
