L148D-13-11 03 — Foto do produto

Foto do produto

Ferramentas · Cartucho de mandrilar intercambiável

L148D-13-11 03

Cápsula para unidades de mandrilamento de precisão

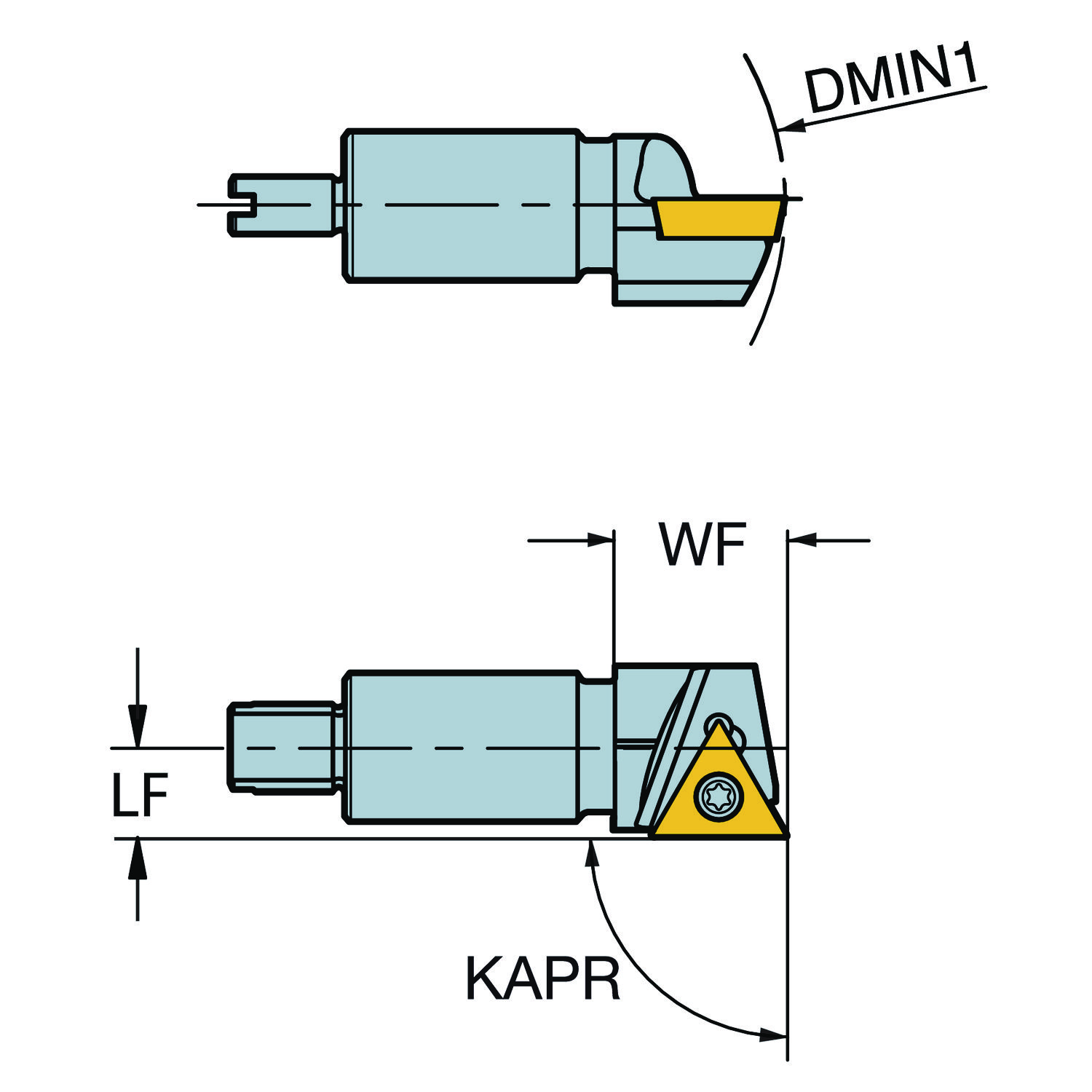

Cápsula · comprimento funcional 19,9 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Sem reposição

Item sem reposição na Sandvik Coromant.

A fábrica não repõe mais o item; vale o que houver em estoque.

Substituição oficial da fábrica L148C-13-11 03 Unidade para mandrilamento de precisão · Liberado
Ver o substituto: L148C-13-11 03

Item fora de reposição na Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Dados principais

Código ISO
L148D-13-11 03
Código compactado
L148D-13-1103
Material ID
5734425
Família
Ferramentas
Tipo
Cartucho de mandrilar intercambiável
Peso unitário
0,048 kg
EAN
12420940
UNSPSC
23241601
eCl@ss 13
21181590
Lançamento
12/02/2009
CoroPak de lançamento
09.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Itens inclusos

  • 1 × 5513 020-03 Parafuso da pastilha
  • 1 × 5680 051-02 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ajustabilidade ADJBY Não
Ângulo da aresta de corte da ferramenta KAPR 90
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 19.9 mm
Comprimento total OAL 47.2 mm
Diâmetro mínimo do furo DMIN 48.5 mm
Direção da interface de adaptação da máquina ADINTMS Fine mandrilamento unidade cartucho -reto montagem — tamanho 13
Largura funcional WF 7.2 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TCMT 110304 (RE<0.4)
Peso do item WT 0.048 kg
Sensor embutido SEP Não
Sentido HAND Esquerda
Torque TQ 0.9 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
