KIT-QS-M-ST-16HP

Kit de ferramentas de início para máquinas de cabeçote deslizante

Ferramentas. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: KIT-QS-M-ST-16HP
Código compactado: KIT-QS-M-ST-16HP
Material ID: 6542475
Família: Ferramentas
Tipo: Kit
Peso unitário: 2,975 kg
EAN: 26542475
UNSPSC: 27113200
eCl@ss 13: 21045003
Lançamento: 25/02/2014
CoroPak de lançamento: 14.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

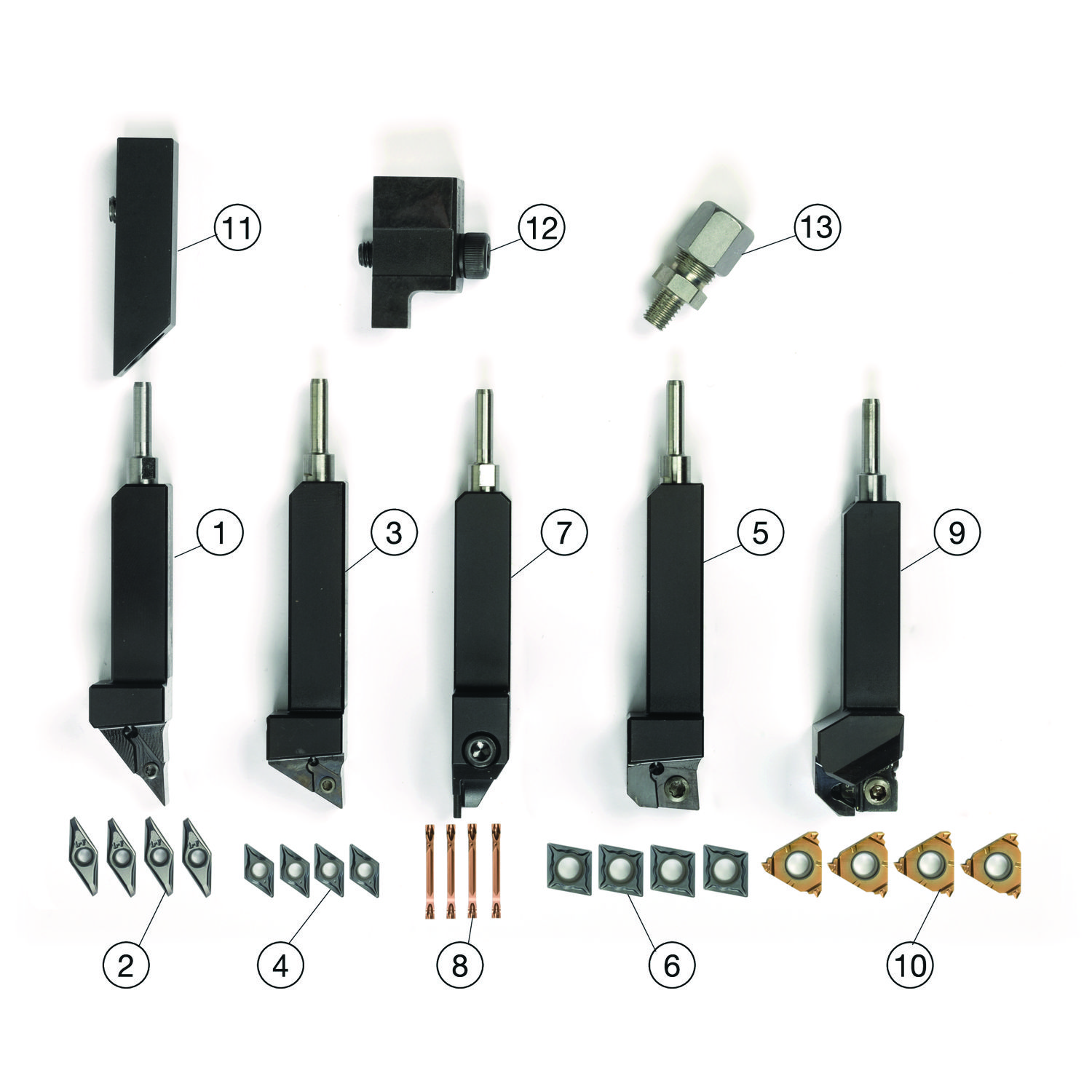

Itens inclusos

1 × QS-SVJCR1616E11HP Jogo de suporte
4 × VCEX 11 03 01R-F 1105 Pastilha de torneamento
1 × QS-SDJCR1616E11HP Jogo de suporte
4 × DCGT 11 T3 04-UM 1105 Pastilha de torneamento
1 × QS-SCLCR1616E09HP Jogo de suporte
4 × CCGT 09 T3 04-UM 1105 Pastilha de torneamento
1 × QS-QD-LFE20C1616S Jogo de suporte
4 × QD-NE-0200-0002-CM 1125 Pastilha de torneamento
1 × QS-266RFA-1616-16HP Jogo de suporte
4 × 266RG-16MM01A150M 1135 Pastilha de torneamento
5 × QS-1616HP-M Apoio
4 × QS-352 Cunha
6 × QS-351 Cunha
5 × 5696 001-01 Parafuso de refrigeração

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Peso do item	WT	2.975 kg

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
