I50-QC-C8-135

ISO 7388-1 para adaptador Coromant Capto® com troca rápida

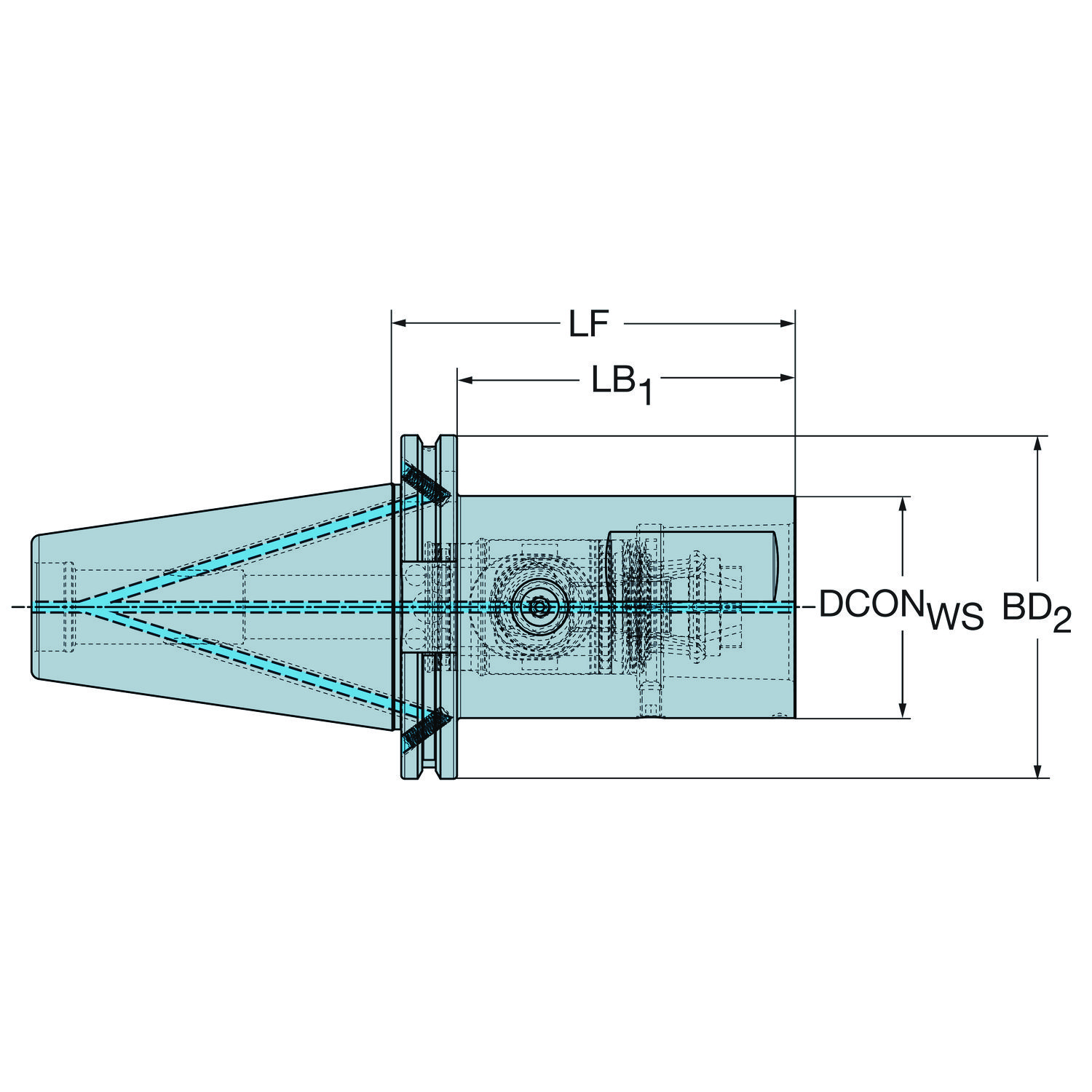

Adaptador simétrico rotativo · comprimento funcional 135 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: I50-QC-C8-135
Código compactado: I50-QC-C8-135
Material ID: 6883179
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 6,06 kg
EAN: 7323220344550
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 16/02/2016
CoroPak de lançamento: 16.1

Arquivos CAD

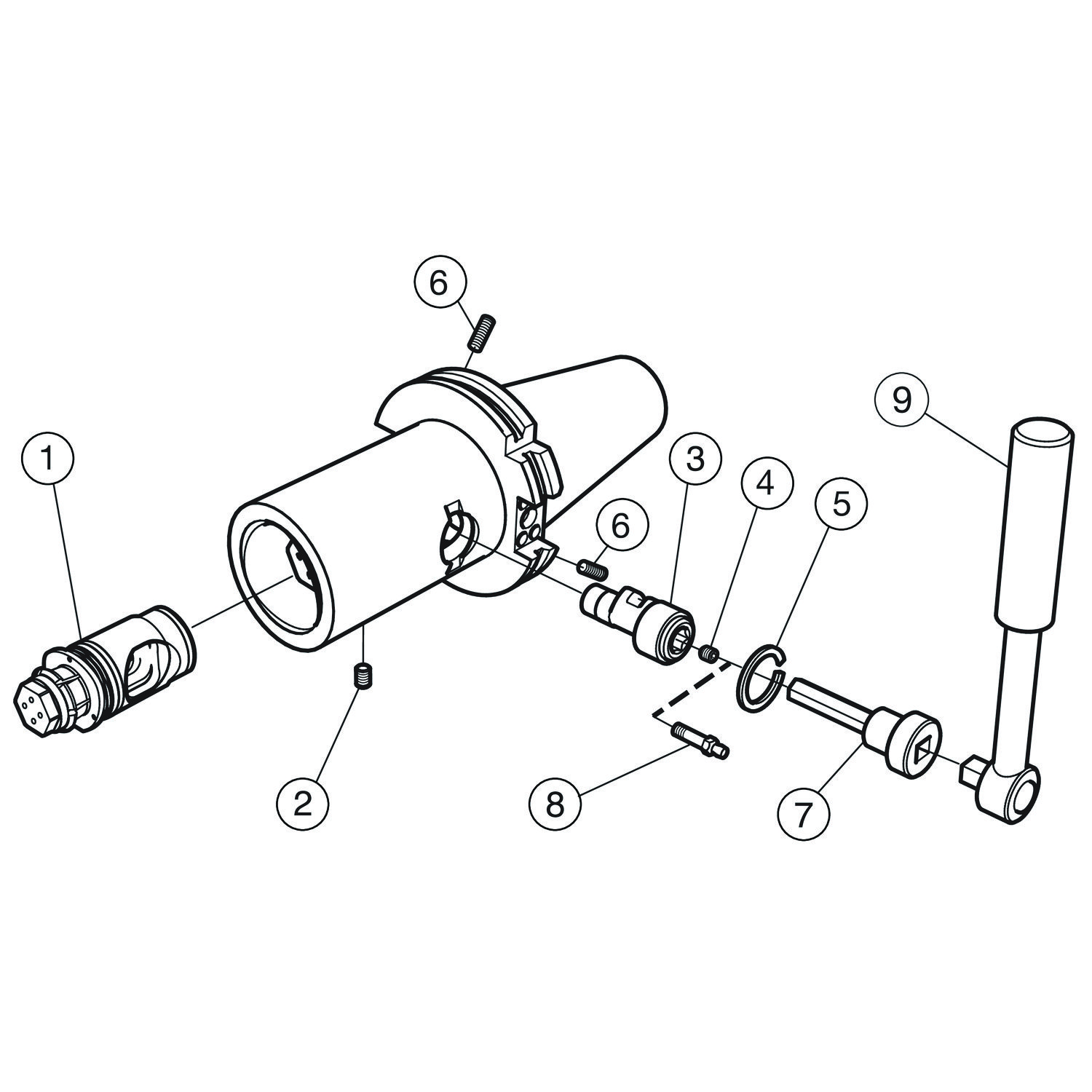

Itens inclusos

1 × 5461 060-051 Jogo de tirante
1 × 3214 010-408 Parafuso sem cabeça
1 × 5333 060-05 Eixo excêntrico
1 × 3214 010-355 Parafuso sem cabeça
1 × 3421 105-032 Anel elástico
2 × 5643 017-02M Jogo de pinos-guia

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento do corpo	LB_1	115 mm
Comprimento do corpo	LB_2	135 mm
Comprimento funcional	LF	135 mm
Diâmetro da conexão	DCONWS	80 mm
Diâmetro do corpo	BD_1	80 mm
Diâmetro do corpo	BD_2	97.4 mm
Direção da interface de adaptação da máquina	ADINTMS	ISO7388.1/DIN69871 -AD/B central/flange: ISO50
Direção de interface de adaptação da peça	ADINTWS	Coromant Capto (segmento fixação) — tamanho C8
Letra standard	STDLET	AD/AF
Numero standard	STDNO	ISO7388-1
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Tamanho da rosca do tirante de tração	CRKS	Métrica M24
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	130 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
