HNEF 09 05 08-KM K20M

Pastilhas · Milling insert - general

HNEF 09 05 08-KM K20M

CoroMill® S-60, pastilha para fresamento

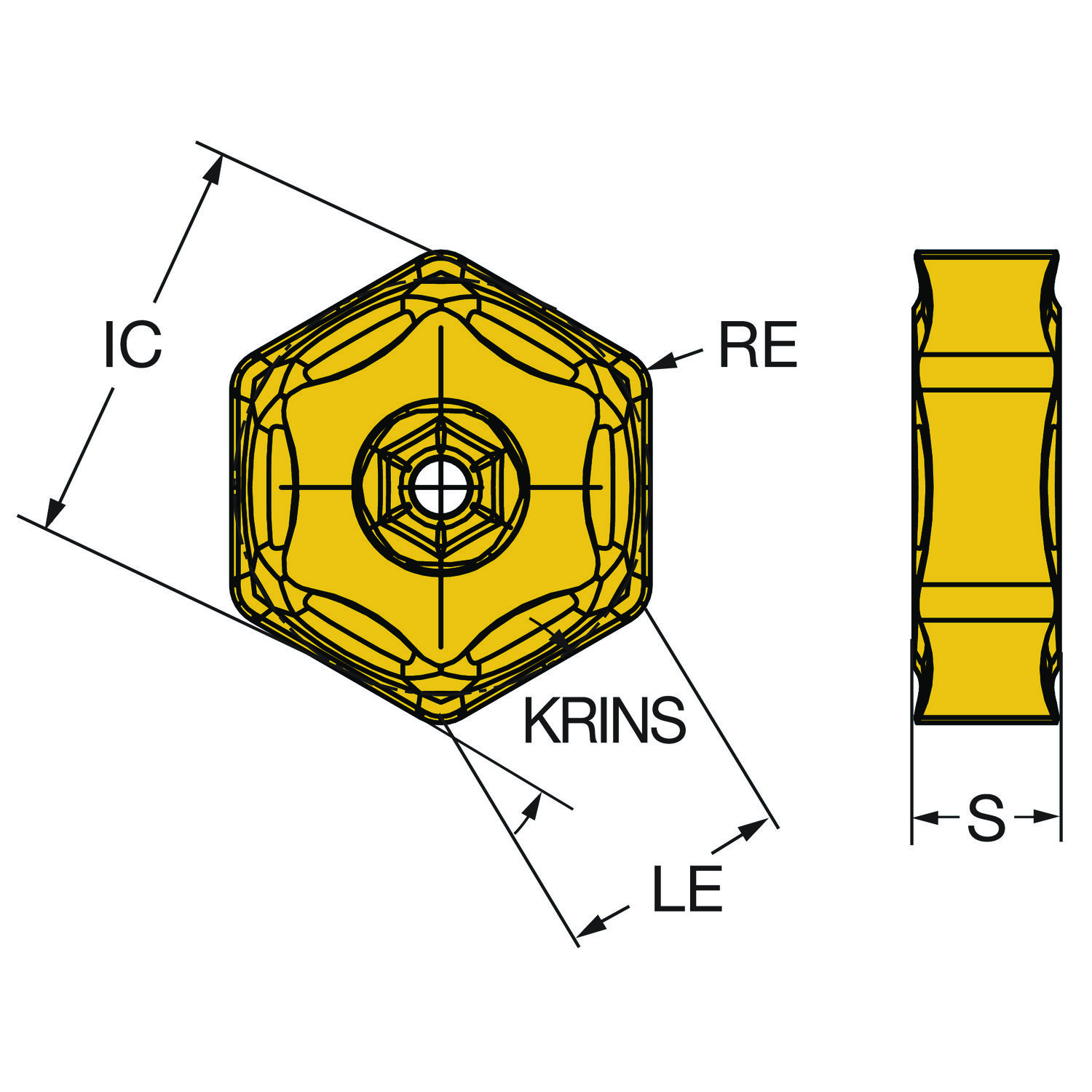

Pastilha conceito · classe K20M com cobertura CVD · círculo inscrito 16,2 mm, raio de ponta 0,8 mm, espessura 5,56 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe K20M Preço na loja Sem reposição — só estoque

Entrega imediata

R$253,35 a unidade. Prazo e condições da loja Hailtools.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

HNEF 09 05 08-KM 3330 — Pastilha CoroMill® S-60 para fresamento

Classe diferente x o produto original – Verifique a velocidade de corte.

Dados principais

Código ISO
HNEF 09 05 08-KM K20M
Código compactado
HNEF090508-KMK20M
Material ID
6169449
Família
Pastilhas
Tipo
Milling insert - general
Classe
K20M
Cobertura
TiCN+Al2O3+TiN
Processo de cobertura
CVD
Substrato
HC
Peso unitário (kg)
16.44 Gram
EAN
26169449
UNSPSC
23242105
eCl@ss 13
21182008
Lançamento
23/02/2012
CoroPak de lançamento
12.1

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
210 m/min
Avanço por dente
0,15 mm
Espessura máxima do cavaco
0,13 mm
Vida da ferramenta
1.800 s

Para Ferro fundido · Indexable Milling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Milling · Ângulo de posição 60°

Material vc m/minfz mmhex mm Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 210 (165 – 225)0,15 (0,1 – 0,29)0,13 (0,09 – 0,25) 1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte principal KRINS 60
Ângulo de saída da pastilha GAN 15
Classe GRADE K20M
Cobertura COATING CVD TiCN+Al2O3+TiN
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Hexagonal
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 09
Comprimento efetivo da aresta de corte LE 8.9 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD KM
Diâmetro do círculo inscrito IC 16.2 mm
Diâmetro do furo de fixação D1 2.2 mm
Espessura da pastilha S 5.56 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE Mill S-60 HN0905xxxN
Insert included angle EPSR 120
Número de arestas de corte CEDC 12
Peso do item WT 0.01644 kg
Profundidade de corte máxima APMX 6 mm
Raio do canto RE 0.8 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Substrato SUBSTRATE HC
Tipo de operação CTPT pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
