Pastilhas · Pastilha para broca de ponta assimétrica
HFC-070900-T 2015
Pastilha T-Max® para escareamento

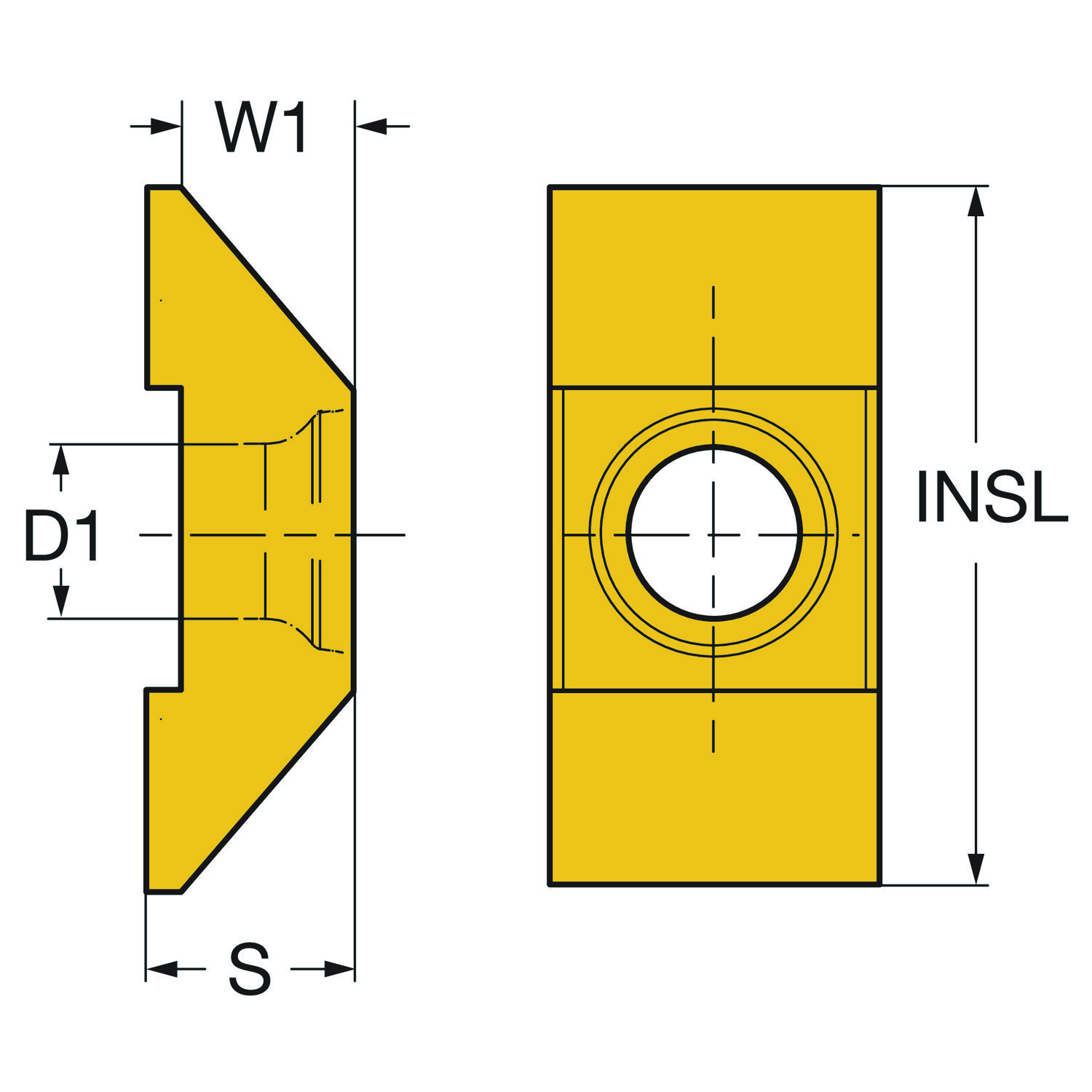

Pastilha conceito · classe 2015 com cobertura CVD · espessura 9 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 2015 Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- HFC-070900-T 2015
- Código compactado
- HFC-070900-T2015
- Material ID
- 6041483
- Família
- Pastilhas
- Tipo
- Pastilha para broca de ponta assimétrica
- Classe
- 2015
- Cobertura
- TiCN+Al2O3+TiN
- Processo de cobertura
- CVD
- Substrato
- HC
- Peso unitário
- 27,3 g
- EAN
- 26041483
- UNSPSC
- 23242105
- eCl@ss 13
- 21182090
- Lançamento
- 08/07/2011
- CoroPak de lançamento
- 11.2
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída da pastilha | GAN | 0 |
| Classe | GRADE | 2015 |
| Cobertura | COATING | CVD TiCN+Al2O3+TiN |
| Código da pastilha | INSUC | P |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do tamanho do assento da pastilha | SSC_M | 07 |
| Código do tamanho do assento da pastilha | SSC_N | 07 |
| Diâmetro do furo de fixação | D1 | 5 mm |
| Espessura da pastilha | S | 9 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | Counter furo HFC 0709 |
| Largura da pastilha | W1 | 7.5 mm |
| Número de arestas de corte | CEDC | 2 |
| Peso do item | WT | 0.0273 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 0 mm |
| Sensor embutido | SEP | Não |
| Substrato | SUBSTRATE | HC |
