Ferramentas · Broca inteiriça
HC 2
Broca saca-macho

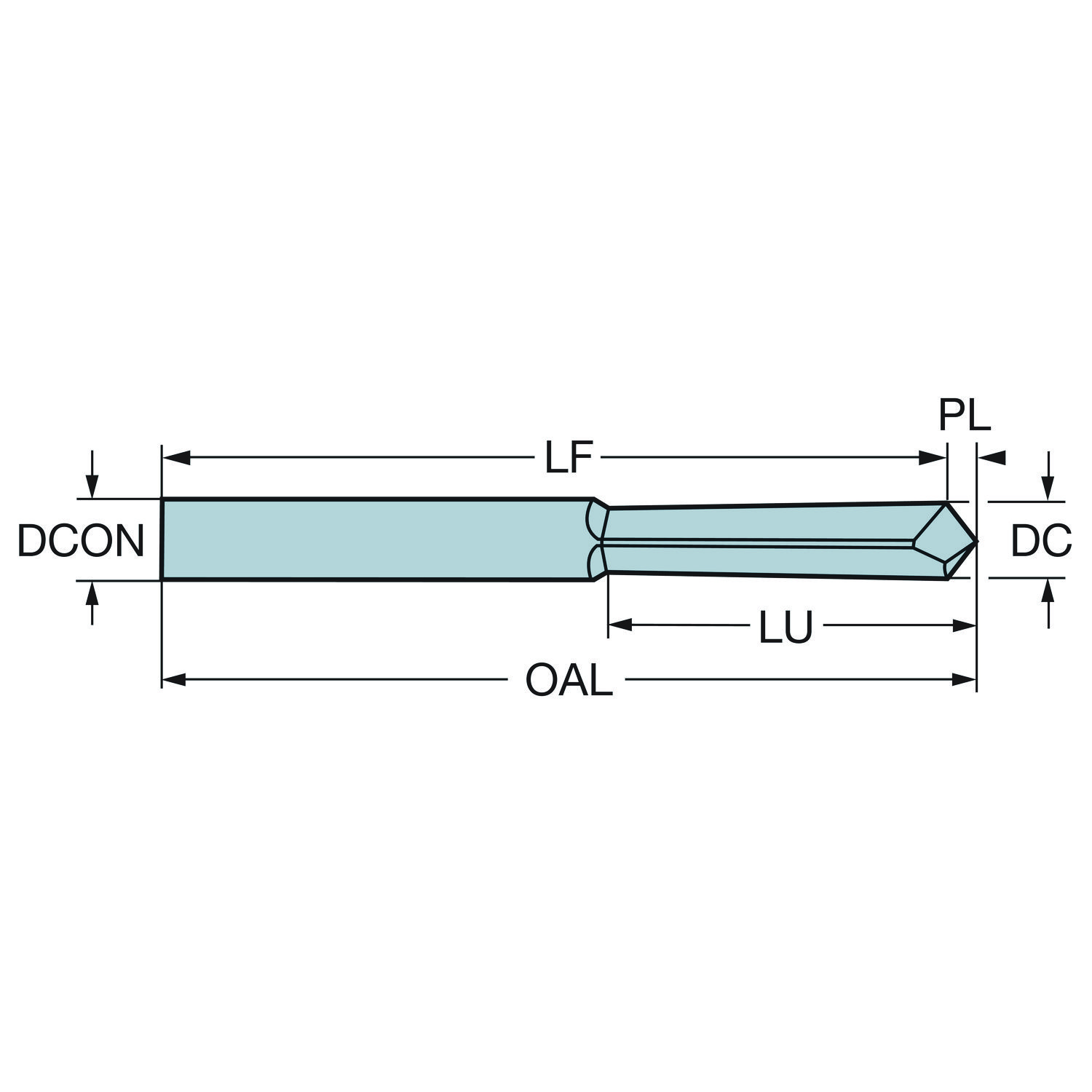

Broca · diâmetro de corte 2 mm, comprimento funcional 29,4 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- HC 2
- Código compactado
- HC2
- Material ID
- 5732733
- Família
- Ferramentas
- Tipo
- Broca inteiriça
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 4,7 g
- EAN
- 10410245
- NCM
- 820750
- UNSPSC
- 23291500
- eCl@ss 13
- 21180101
- Origem
- CN
- Lançamento
- 13/07/1981
- CoroPak de lançamento
- 81.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 120 |
| Ângulo de saída ortogonal | GAMO | 0 |
| Código do projeto do canal | FDC | Canal de cavaco reto |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento da ponta | PL | 0.6 mm |
| Comprimento de fixação | LSCMS | 20 mm |
| Comprimento do canal de cavacos | LCF | 10 mm |
| Comprimento funcional | LF | 29.4 mm |
| Comprimento total | OAL | 30 mm |
| Comprimento util | LU | 7 mm |
| Diâmetro da conexão | DCONMS | 2 mm |
| Diâmetro de corte | DC | 2 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 2.00 |
| Grupo básico standard | BSG | COROMANT |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Reafiações máximas | NORGMX | 10 |
| Relação comprimento/diâmetro utilizável | ULDR | 3.5 |
| Rotação máxima | RPMX | 50000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal neutro (reto) |
| Shank length (metric) | LS | 20 mm |
| Tolerância alcançável do furo | TCHA | H13 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
