HA10-VL80-080-090

HSK para adaptador VL

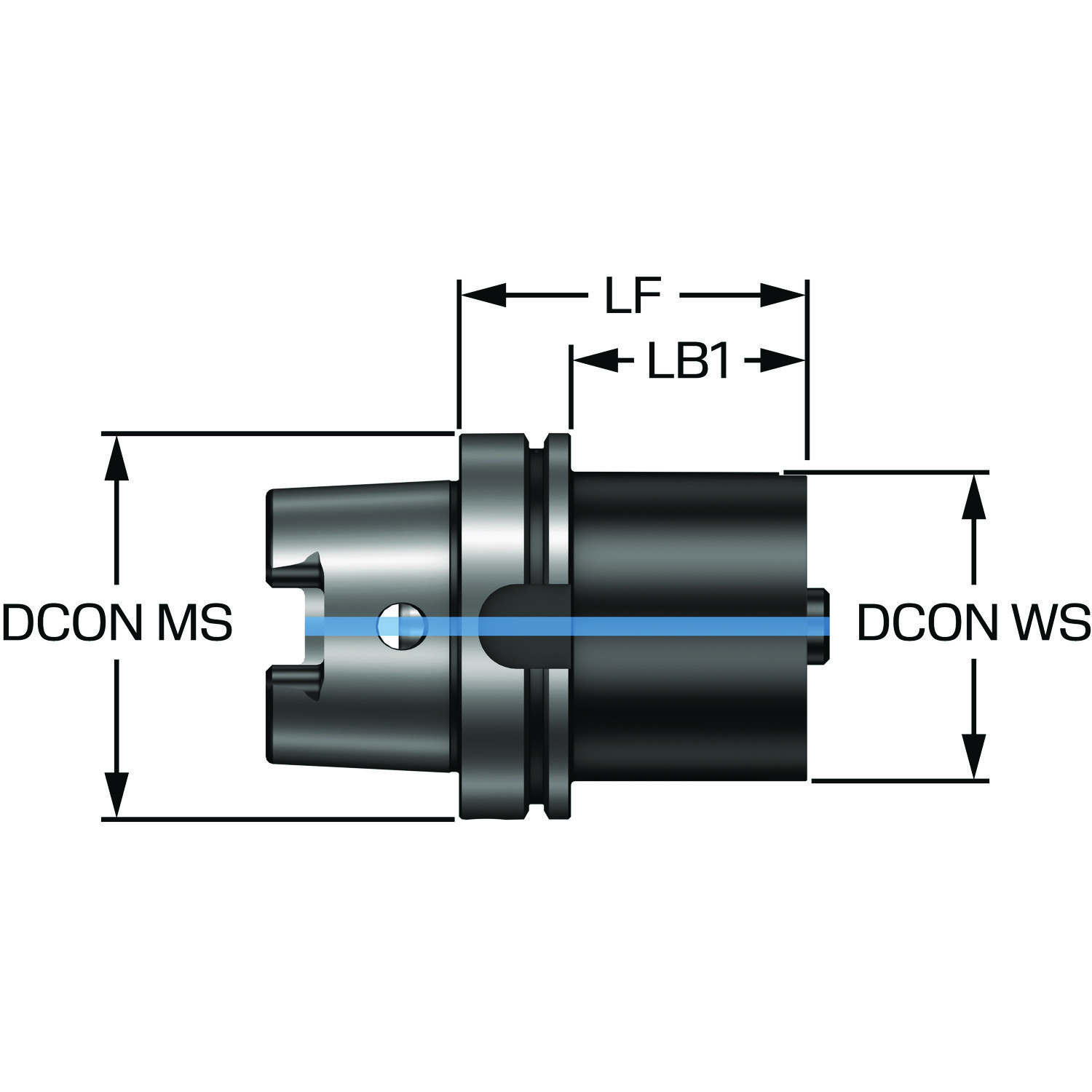

Adaptador simétrico rotativo · comprimento funcional 90 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: HA10-VL80-080-090
Código compactado: HA10-VL80-080-090
Material ID: 8719528
Família: Adaptação
Tipo: Adaptador rotativo
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 4,241 kg
EAN: 7323228531426
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022002
Origem: DE
Lançamento: 24/02/2025
CoroPak de lançamento: 25.1

Arquivos CAD

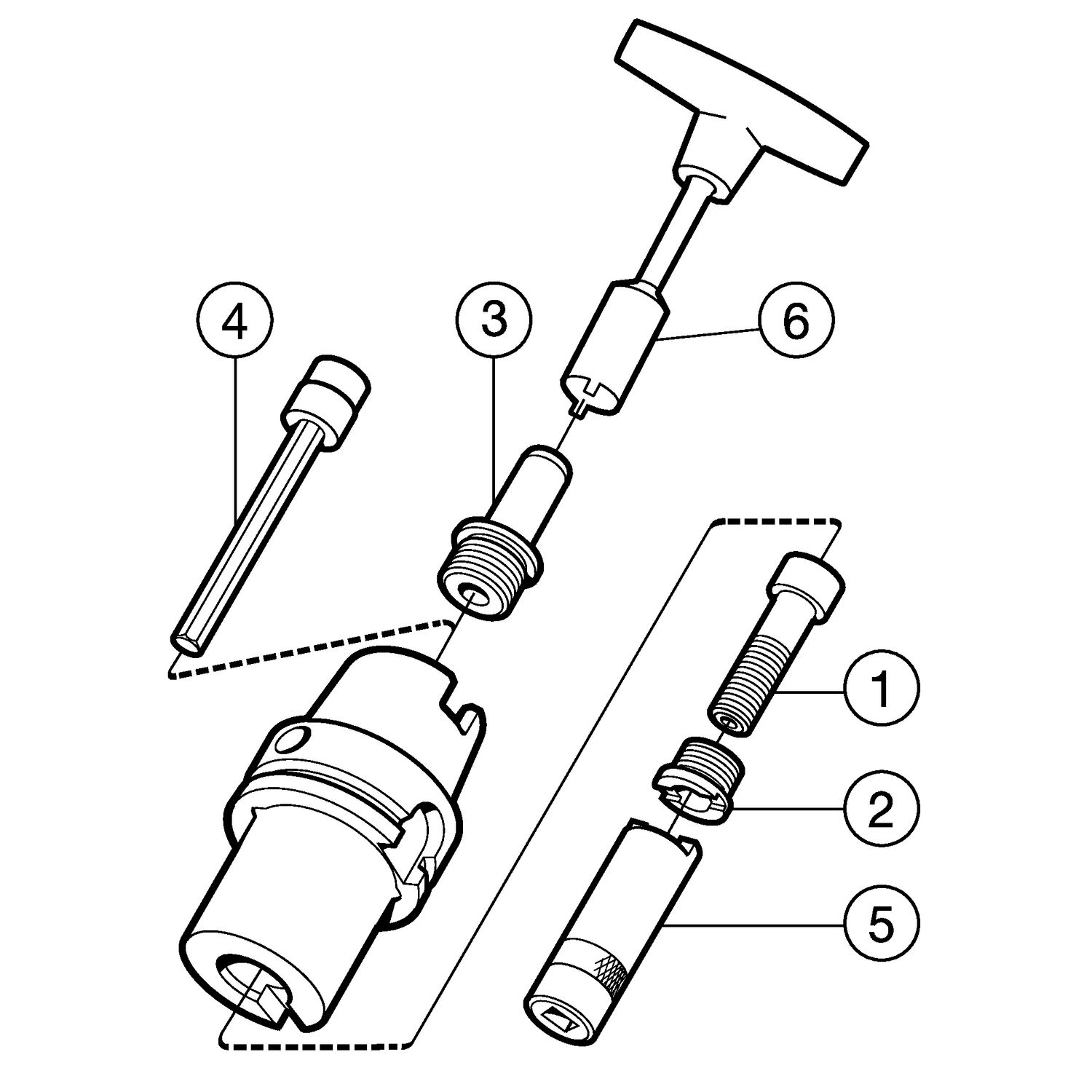

Itens inclusos

1 × 5512 063-02 Parafuso central
1 × 5512 091-02 Porca de retenção
1 × 5692 020-06 Tubo de refrigeração

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de conicidade	BHTA_1	0
Ângulo de conicidade	BHTA_2	0
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	61 mm
Comprimento do corpo	LB_2	90 mm
Comprimento funcional	LF	90 mm
Diâmetro da conexão	DCONMS	100 mm
Diâmetro da conexão	DCONWS	80 mm
Diâmetro do corpo	BD_1	80 mm
Diâmetro do corpo	BD_2	100 mm
Direção da interface de adaptação da máquina	ADINTMS	HSK -A — tamanho 100
Direção de interface de adaptação da peça	ADINTWS	Varilock — tamanho 80
Letra standard	STDLET	A
Numero standard	STDNO	ISO12164-1
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
