Adaptação · Adaptador rotativo
HA06-X32-063-080A
Adaptador HSK para fixação tipo árvore com parafusos para fresa disco
Adaptador simétrico rotativo · comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para HA06-X32-063-080A.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- HA06-X32-063-080A
- Código compactado
- HA06-X32-063-080A
- Material ID
- 8549166
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,811 kg
- EAN
- 7323227986555
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 18/02/2024
- CoroPak de lançamento
- 24.2
Arquivos CAD
- STP básico 98714941.stp
- STP detalhado 98974704.stp
- DXF 2D 98714942.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 4 × 5513 015-09 Parafuso
- 1 × 5643 044-03 Tampão de vedação
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Documentos
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 22/05/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 22/05/2026
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

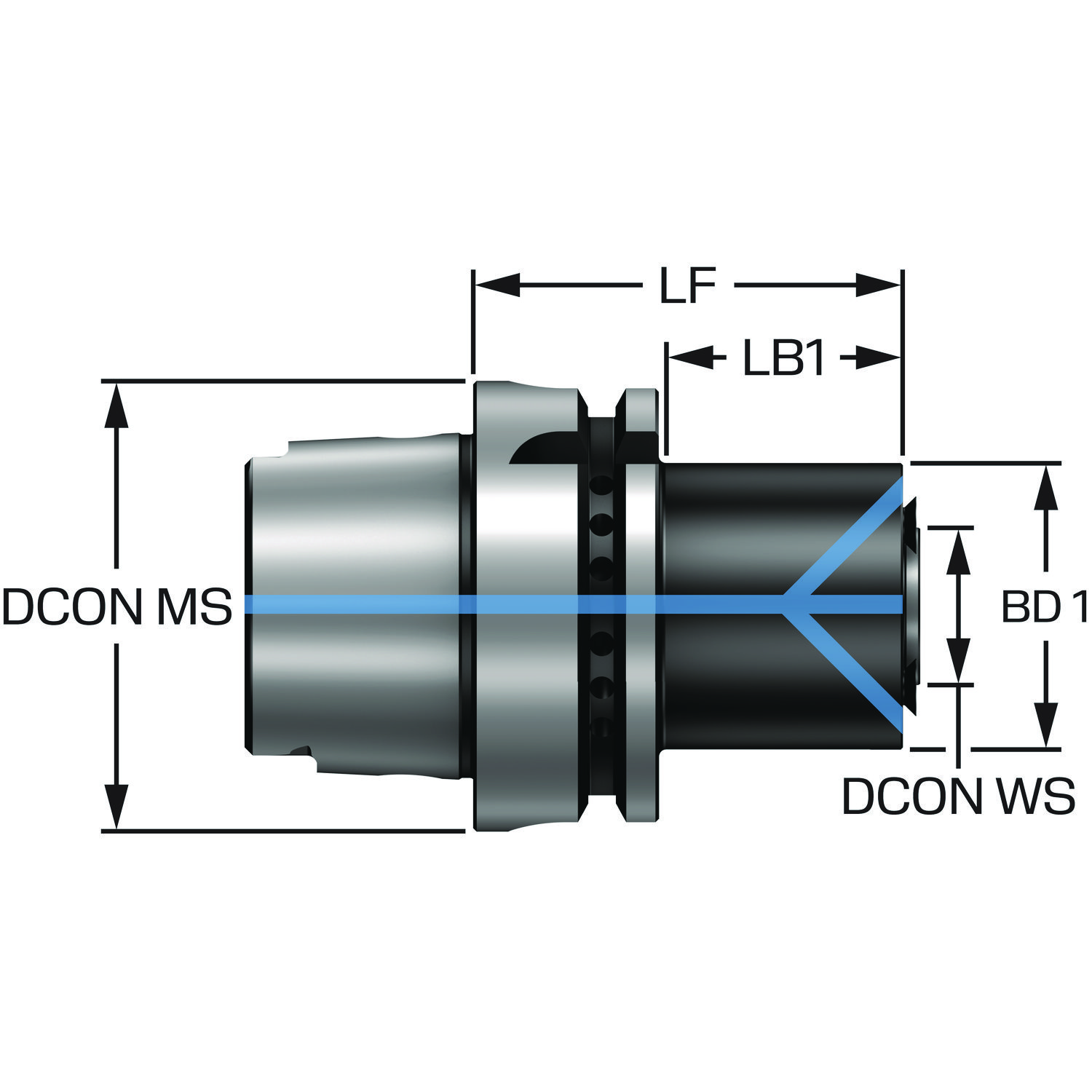

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 0 |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCWS | 2.4 mm |
| Comprimento do corpo | LB_1 | 80 mm |
| Comprimento funcional | LF | 80 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 32 mm |
| Diâmetro do corpo | BD_1 | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 63 |
| Direção de interface de adaptação da peça | ADINTWS | Eixo porta-fresa -Coromant disco fresa (4 parafusos) — métrica: X32 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 10000 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Axial concêntrica em círculo |
| Torque | TQ | 6.4 mm |
Ferramentas e adaptadores que se montam neste item, do lado da peça: mesmo acoplamento e mesmo tamanho. · 12 no catálogo
QD-E-125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-EC125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
QD-F-125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-FC125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
QD-G-125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-GC125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
QD-H-125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-HC125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
QD-J-125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-JC125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado
QD-K-125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais
QD-KC125X32-M Corpo de Fresa intercambiável CoroMill® QD para cortes e canais Recomendado Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
E16-A16-SE-135 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-070 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SS-120 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A25-SS-080 Haste cilíndrica para adaptador Coromant EH Recomendado
E25-A25-SS-140 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CE-175 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-CS-190 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A20-SS-110 Haste cilíndrica para adaptador Coromant EH Recomendado
E16-A25-CS-170 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-095 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A20-SE-180 Haste cilíndrica para adaptador Coromant EH Recomendado
E20-A32-CS-180 Haste cilíndrica para adaptador Coromant EH Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
