Adaptação · Rotating adaptor
HA06-X10-032-055A
Adaptador HSK para fixação tipo árvore com parafusos para fresa disco

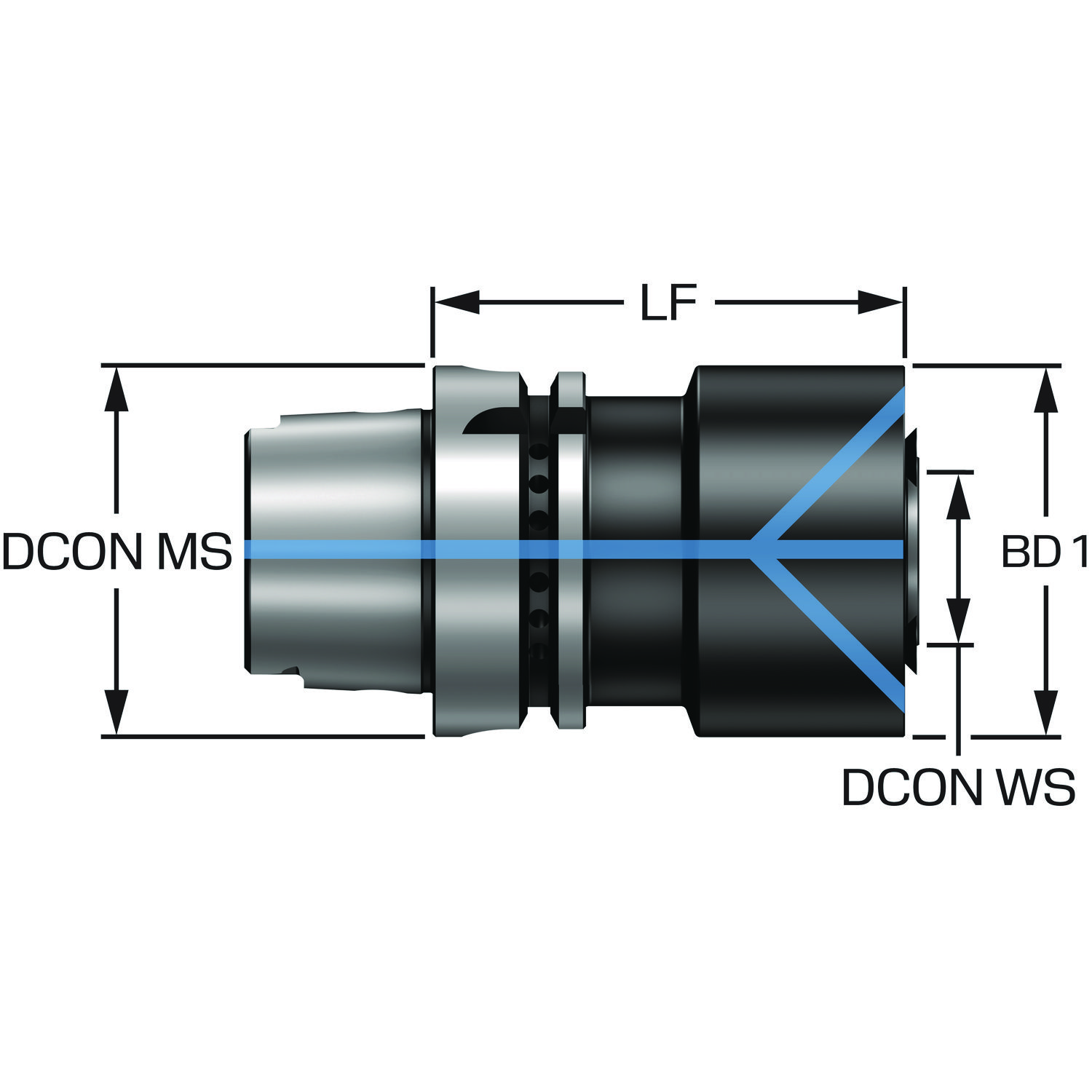

Adaptador simétrico rotativo · comprimento funcional 55 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- HA06-X10-032-055A
- Código compactado
- HA06-X10-032-055A
- Material ID
- 8549165
- Família
- Adaptação
- Tipo
- Rotating adaptor
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 0.809 Kilogram
- EAN
- 7323227986548
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- DE
- Lançamento
- 18/02/2024
- CoroPak de lançamento
- 24.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de conicidade | BHTA_1 | 0 |
| ângulo de conicidade | BHTA_2 | 0 |
| Código do material do corpo | BMC | Steel |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento de fixação | LSCWS | 2.4 mm |
| Comprimento do corpo | LB_1 | 28 mm |
| Comprimento do corpo | LB_2 | 55 mm |
| Comprimento funcional | LF | 55 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 10 mm |
| Diâmetro do corpo | BD_1 | 32 mm |
| Diâmetro do corpo | BD_2 | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A -size 63 |
| Direção de interface de adaptação da peça | ADINTWS | Arbor -Coromant disc mill (4 bolts) -metric: X10 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 12000 |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | axial concentric on circle |
| Torque | TQ | 6.4 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 015-11
5680 084-08
5680 099-01 Últimos produtos visitados
