Ferramentas · Cutting tap for cylindrical threads with chip flutes
EX00M12
CoroTap® 300, macho de corte com canais espirais

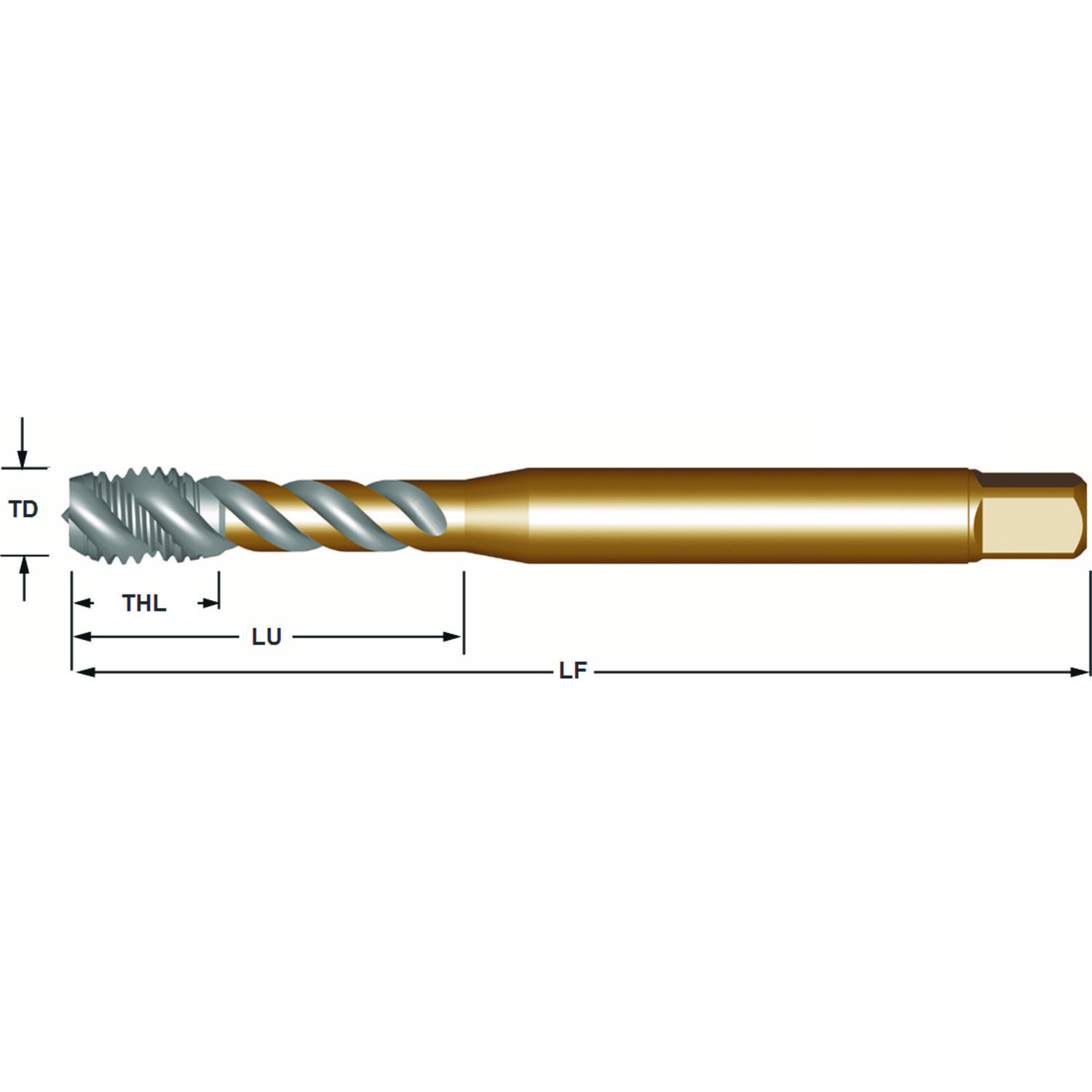

Macho · classe T3F3 · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.
Classe T3F3 Preço na loja Descontinuado
Entrega imediata
R$920,46 a unidade. Prazo e condições da loja Hailtools.
A Sandvik Coromant indica no lugar:
T300-XM101DA-M12 C150 — Macho de corte CoroTap™ 300 com canais helicoidaisDados principais
- Código ISO
- EX00M12
- Código compactado
- EX00M12
- Material ID
- 6181452
- Família
- Ferramentas
- Tipo
- Cutting tap for cylindrical threads with chip flutes
- Classe
- T3F3
- Substrato
- HSS-PM
- Peso unitário (kg)
- 0.053 Kilogram
- EAN
- 26181452
- UNSPSC
- 23291800
- eCl@ss 13
- 21180390
- Lançamento
- 12/12/2011
- CoroPak de lançamento
- 11.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 45 |
| ângulo de saída radial | GAMF | 13 |
| Classe | GRADE | T3F3 |
| Classe de tolerância da rosca | TCTR | 6H |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento da rosca | THL | 16 mm |
| Comprimento de fixação | LSCMS | 27 mm |
| Comprimento do chanfro do macho | TCL | 3.6551332414844677 mm |
| Comprimento funcional | LF | 110 mm |
| Comprimento total | OAL | 112 mm |
| Comprimento util | LU | 83 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | XM |
| Diâmetro da conexão | DCONMS | 9 mm |
| Diâmetro da rosca | TD | 12 mm |
| Diâmetro da rosca | TDZ | M 12 |
| Diâmetro do furo pré-usinado | PHD | 10.2 mm |
| Diâmetro do pescoço | DN | 8.6 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Tap shank DIN -metric: 9.00 x 7.00 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | DIN 376 |
| Passo da rosca | TP | 1.75 mm |
| Peso do item | WT | 0.053 kg |
| Premachined hole type | PHT | blind hole |
| Propriedade de conicidade da rosca | THBTP | Não |
| Quantidade de canais | NOF | 3 |
| Reafiações máximas | NORGMX | 0 |
| Sensor embedded property | SEP | Não |
| Substrato | SUBSTRATE | HSS-PM |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Tipo de chanfro de rosqueamento | THCHT | C = 2-3xTP |
| Tipo de formato de rosca | THFT | M (Metric 60°) |
| Tipo de furo | HTY | blind hole |
| Tolerância do diâmetro de conexão | TCDCON | h9 |
