Ferramentas · Macho de corte para roscas cilíndricas com ponta helicoidal
EP39PA1/2
Macho de corte CoroTap™ 200 com ponta helicoidal

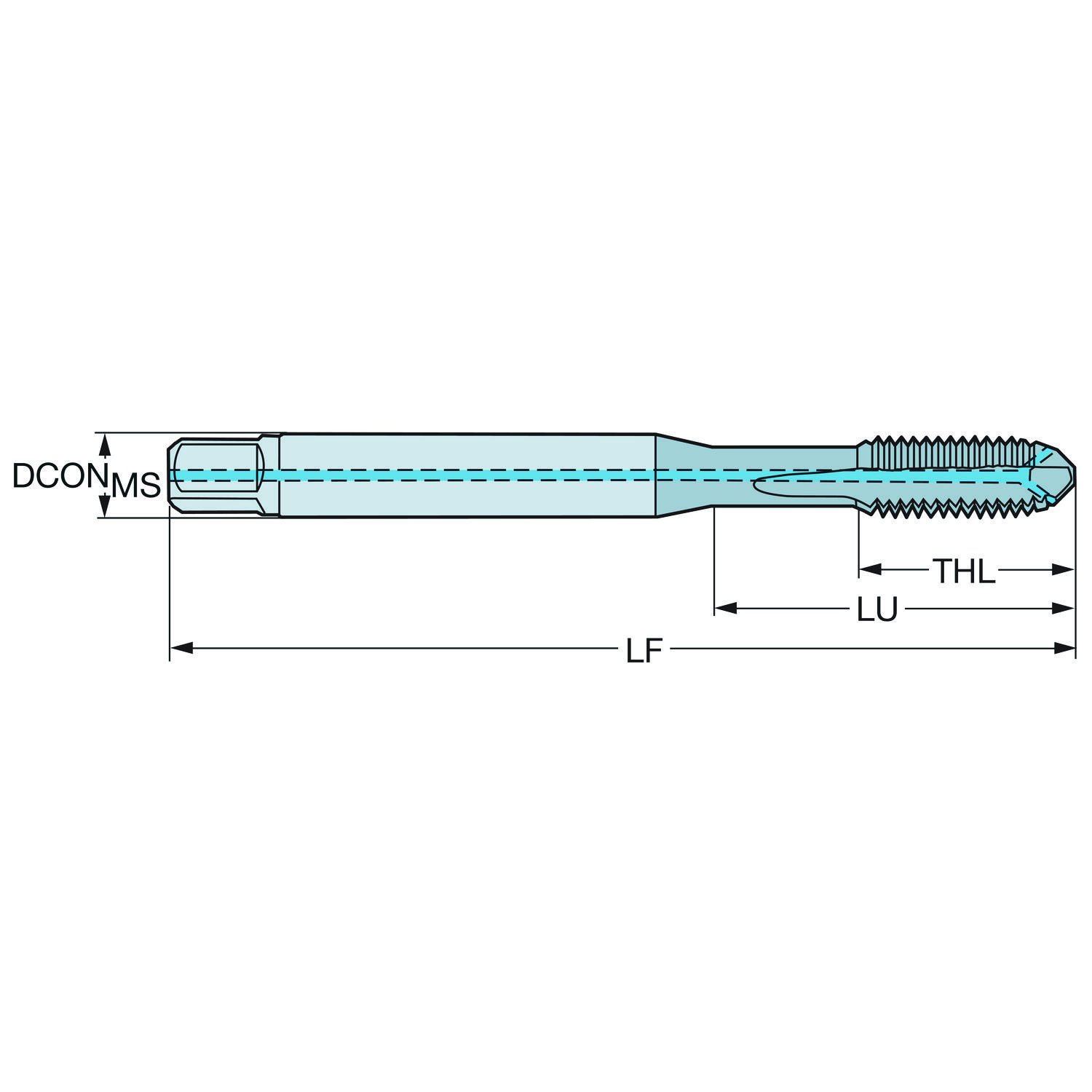

Macho e matriz · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Indicada em 1º lugar para: P (aço)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- EP39PA1/2
- Código compactado
- EP39PA1/2
- Material ID
- 6162593
- Família
- Ferramentas
- Tipo
- Macho de corte para roscas cilíndricas com ponta helicoidal
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- HSS-E-PM
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 57 g
- EAN
- 26162593
- NCM
- 820740
- UNSPSC
- 23291800
- eCl@ss 13
- 21180390
- Origem
- DE
- Lançamento
- 22/02/2020
- CoroPak de lançamento
- 12.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 0 |
| Ângulo de saída radial | GAMF | 7 |
| Classe de tolerância da rosca | TCTR | 2BX |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento da rosca | THL | 23 mm |
| Comprimento de fixação | LSCMS | 28.11 mm |
| Comprimento funcional | LF | 110 mm |
| Comprimento util | LU | 81.8 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PM |
| Diâmetro da conexão | DCONMS | 9.32 mm |
| Diâmetro da rosca | TD | 12.7 mm |
| Diâmetro da rosca | TDZ | UNF 1/2-20 |
| Diâmetro do furo pré-usinado | PHD | 11.5 mm |
| Diâmetro do pescoço | DN | 8.9 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste de macho ANSI — polegada: 0.367 x 0.275 |
| Grupo básico standard | BSG | DIN/ANSI |
| ISO Cutting Tool Material | ISOMAT | HSS sinterizado (≥ 4,5% Co ou ≥ 2,6% V) |
| Pressão de refrigeração | CP | 10 mm |
| Quantidade de canais | NOF | 4 |
| Reafiações máximas | NORGMX | 0 |
| Roscas por polegadas | TPI | 20 |
| Sensor embutido | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | Saída radial |
| Tipo de chanfro de rosqueamento | THCHT | B = 3,5–5 × TP, ponta helicoidal (gun nose) |
| Tipo de furo pré-usinado | PHT | Furo passante |
| Tolerância do diâmetro de conexão | TCDCON | h9 |
