Ferramentas · Macho de corte para roscas cilíndricas com ponta helicoidal
E257M10
CoroTap® 200, macho de corte com ponta helicoidal

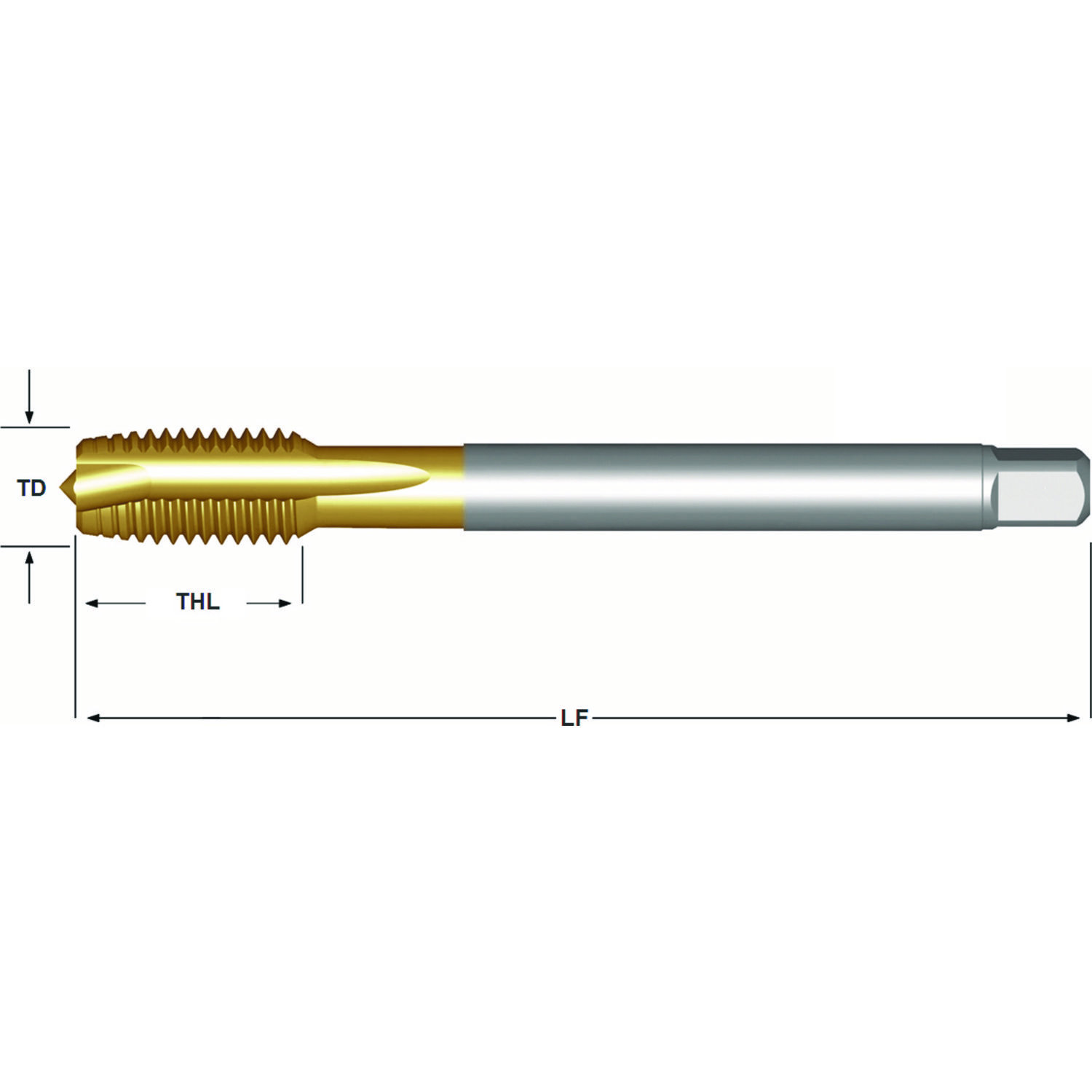

Macho · classe S9G2 com cobertura PVD · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe S9G2 Descontinuado
Ver o substituto: EP03PM10Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
EP03PM10 — CoroTap® 200, macho de corte com ponta helicoidalDados principais
- Código ISO
- E257M10
- Código compactado
- E257M10
- Material ID
- 6182553
- Família
- Ferramentas
- Tipo
- Macho de corte para roscas cilíndricas com ponta helicoidal
- Classe
- S9G2
- Cobertura
- TiN
- Processo de cobertura
- PVD
- Substrato
- HSS-E
- Peso unitário
- 0,03 kg
- EAN
- 26182553
- UNSPSC
- 23291800
- eCl@ss 13
- 21180390
- Lançamento
- 12/12/2011
- CoroPak de lançamento
- 11.2
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 0 |
| Ângulo de saída radial | GAMF | 9 |
| Classe | GRADE | S9G2 |
| Classe de tolerância da rosca | TCTR | 6H |
| Cobertura | COATING | PVD TiN |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento da rosca | THL | 20 mm |
| Comprimento de fixação | LSCMS | 23 mm |
| Comprimento do chanfro do macho | TCL | 3.2788913590671163 mm |
| Comprimento funcional | LF | 100 mm |
| Comprimento total | OAL | 100 mm |
| Comprimento util | LU | 77 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PM |
| Diâmetro da conexão | DCONMS | 7 mm |
| Diâmetro da rosca | TD | 10 mm |
| Diâmetro da rosca | TDZ | M 10 |
| Diâmetro do furo pré-usinado | PHD | 8.5 mm |
| Diâmetro do pescoço | DN | 7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste de macho DIN — métrica: 7.00 x 5.50 |
| Grupo básico standard | BSG | DIN 376 |
| Passo da rosca | TP | 1.5 mm |
| Peso do item | WT | 0.03 kg |
| Propriedade de conicidade da rosca | THBTP | Não |
| Quantidade de canais | NOF | 3 |
| Reafiações máximas | NORGMX | 0 |
| Sensor embutido | SEP | Não |
| Substrato | SUBSTRATE | HSS-E |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Tipo de chanfro de rosqueamento | THCHT | B = 3,5–5 × TP, ponta helicoidal (gun nose) |
| Tipo de formato de rosca | THFT | M (métrica 60°) |
| Tipo de furo | HTY | Furo passante |
| Tipo de furo pré-usinado | PHT | Furo passante |
| Tolerância do diâmetro de conexão | TCDCON | h9 |
