Pastilhas · Pastilha para broca de ponta assimétrica

DS20-0407-C-L5S 1344

CoroDrill® DS20, insert for drilling

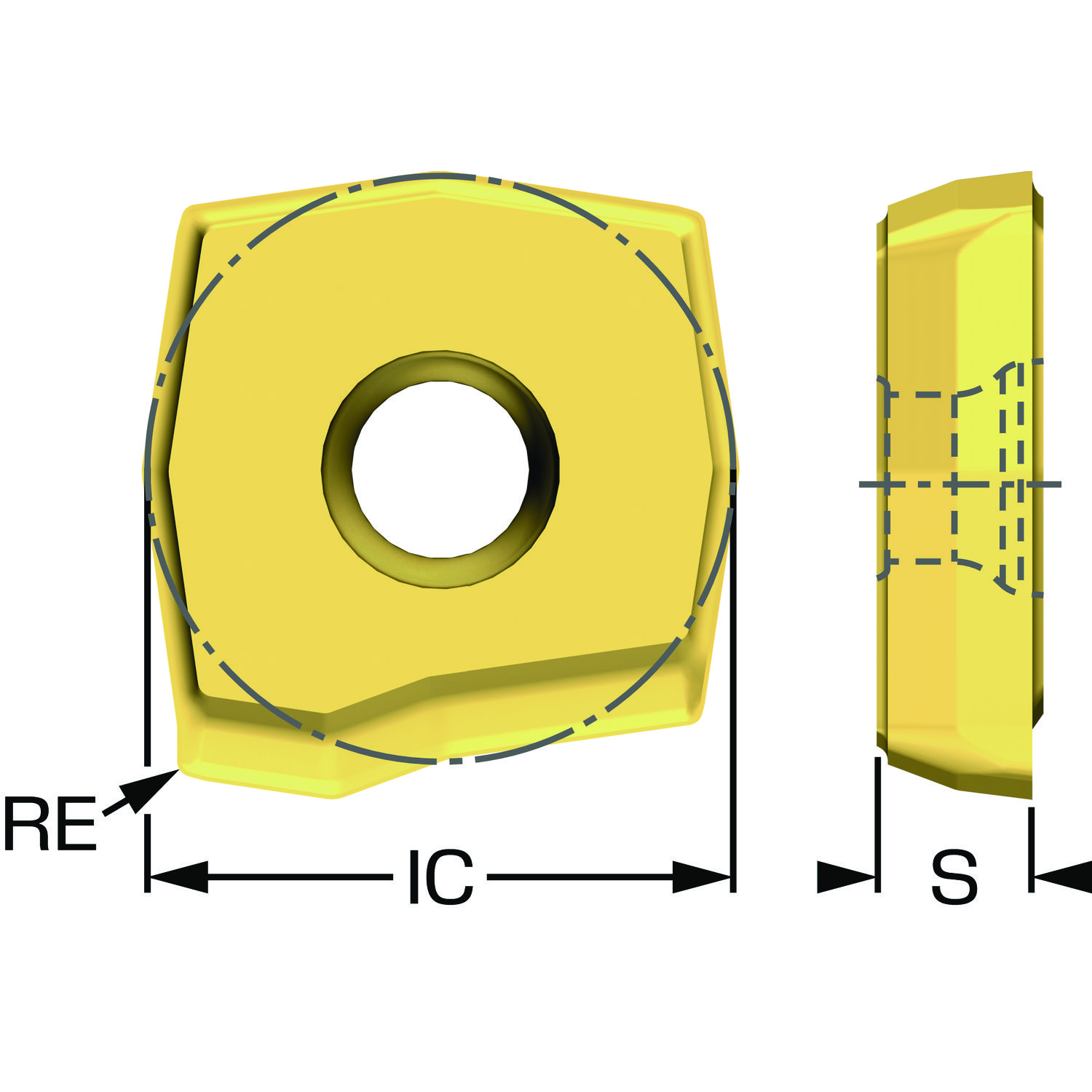

Pastilha para furação · classe 1344 com cobertura PVD · círculo inscrito 11,08 mm, raio de ponta 0,35 mm, espessura 3,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe 1344

Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
DS20-0407-C-L5S 1344
Código compactado
DS20-0407-C-L5S1344
Material ID
8760475
Família
Pastilhas
Tipo
Pastilha para broca de ponta assimétrica
Classe
1344
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
3,58 g
EAN
7323228628478
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182090
Origem
IN
Lançamento
31/05/2025
CoroPak de lançamento
25.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída da pastilha GAN 2.5
Classe GRADE 1344
Código da pastilha INSUC C
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do tamanho do assento da pastilha SSC_M 04C
Designação da aplicação do quebra-cavacos por fabricante CBMD L5S
Diâmetro do círculo inscrito IC 11.08 mm
Espessura da pastilha S 3.2 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroDrill DS20-0407-C
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Todos TMC1 PMKNSH
Número de arestas de corte CEDC 1
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 0.35 mm
Sensor embutido SEP Não
Tipo de operação CTPT Avanço médio
